使用圖面樣板、圖紙和圖紙格式

新增功能：2022.1

自動使用自訂圖紙與圖紙格式建立新圖面

當您根據圖紙具有預先定義視圖的圖面樣板建立新圖檔時，系統會提示您為每張已定義 1 個或多個視圖的圖紙選取一個元件。每個視圖均會依照圖面樣板中定義的規劃進行放置。若要自動執行在新圖檔中定義視圖設定的重複工作，請在圖面樣板檔中的一個或多個圖紙上定義這些設定。

在使用具有預先定義視圖的圖紙建立新圖面時，除了視圖和視圖設定，還會保留板金設定、零件表及其格式設定、一般表格和文字。

工作流程概述範例 (針對所需的每個圖紙格式)

首先，依照您公司的標準自訂圖紙。按所需的方式規劃圖紙後，放置 1 個或多個視圖，並視需要編輯設定。然後從該圖紙建立新圖紙格式。

自訂圖面樣板

1. 開啟圖面樣板或圖檔，並修改圖紙或建立新圖紙：加入圖框、標題欄框等，並視需要進行修改，以符合貴公司的標準。

2. 放置一個或多個視圖，然後編輯視圖設定，以符合貴公司的標準。

3. 按所需的方式規劃檔案後，選取「檢視」「導覽」「縮放全部」。這可確保「新檔案」對話方塊中的縮圖會顯示完整圖紙。

4. 根據圖紙規劃建立圖紙格式：在圖紙上按一下右鍵，然後選取「建立圖紙格式」。

5. 在「建立圖紙格式」對話方塊中，輸入名稱。選取「將視圖佈滿圖紙」勾選方塊，以根據元件和圖紙的大小調整視圖比例。

6. (可選) 建立圖紙格式後，刪除用於建立該圖紙格式的圖紙，除非您希望在使用此樣板建立的圖面中使用該圖紙。

7. 將檔案儲存至 Templates 資料夾：C:\Users\Public\Documents\Autodesk\Inventor xxxx\Templates\%Language% (可在「應用程式選項」>「檔案」頁籤中變更預設檔案位置)。

從自訂圖面樣板建立新圖面

1. 存取「新圖面」對話方塊，然後按兩下包含您要使用之圖紙格式的樣板檔。

2. 於「在圖紙上選取視圖的元件: (圖紙名稱)」對話方塊中，選取元件。

   將根據定義的設定建立新圖檔。

建立新圖紙的步驟

在圖面樣板或圖檔中：

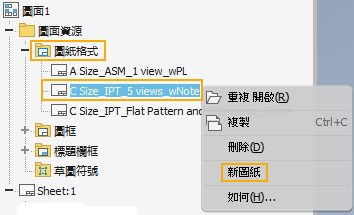

1. 在瀏覽器中，展開「圖面資源」「圖紙格式」。在圖紙格式上按一下右鍵，然後選取「新圖紙」。



2. 於「在圖紙上選取視圖的元件」對話方塊中，選取模型檔案，以將模型視圖放置在圖紙中，然後按一下「確定」。

3. 選取新圖紙的瀏覽器節點，並輸入描述性名稱。

4. 若要自訂視圖設定以符合貴公司的標準，請在視圖上按一下右鍵，然後從關聯式功能表中選取「編輯視圖」。

編輯圖紙

在圖面樣板或圖檔中：

1. 在圖形視窗中的圖紙上按一下右鍵，或在瀏覽器中的圖紙名稱上按一下右鍵。

2. 從功能表中選取「編輯圖紙」。

3. 變更「編輯圖紙」對話方塊中的設定。

編輯圖紙格式

在圖面樣板或圖檔中：

無法直接編輯圖紙格式。若要變更既有圖紙格式，請根據該圖紙格式建立圖紙，並視需要編輯圖紙的元素。然後刪除既有圖紙格式，並將所編輯的圖紙儲存成同名的新圖紙格式。

複製圖紙

在圖面樣板或圖檔中：

1. 在圖形視窗中的圖紙上按一下右鍵，或在瀏覽器中的圖紙名稱上按一下右鍵。

2. 從功能表或「工具」工具列中選取「複製」。

3. 從「工具」工具列中選取「貼上」。

導覽圖紙

在圖檔中：

1. 在圖元區中按一下右鍵，然後選取「下一張圖紙」或「上一張圖紙」。

刪除圖紙

在圖面樣板或圖檔中：

1. 在瀏覽器中，選取要刪除的一張或多張圖紙。

2. 請執行下列其中一項動作：

   • 按一下右鍵，然後從功能表中選取「刪除」。
   • 使用 Delete 鍵。

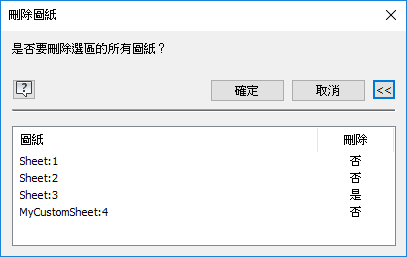

3. (可選) 若要變更選取進行刪除的圖紙，請在「刪除圖紙」對話方塊中按一下「更多」，然後按一下「刪除」以指定要刪除的圖紙。



4. 按一下「確定」以刪除指定的圖紙。

在建立新圖檔時選取圖紙格式

建立新圖檔時，可以選取圖紙格式圖面樣板：

• 從「檔案」「新建」：在「建立新檔案」對話方塊中，在右側欄中按一下以進行選取。若要開啟 standard.idw (「使用樣板」)，請按一下「建立」。您還可以按兩下某樣板將其開啟。檢視範例。
• 從「檔案」「新建」「圖面」： 將游標懸停在圖示列箭頭上，以從圖示列功能表顯示可用的圖紙格式樣板，然後按一下以進行選取。檢視範例。
• 從零件檔或組合檔：在瀏覽器中的檔名上按一下右鍵，並選取「建立圖面視圖」。會顯示「建立新檔案」對話方塊。若要開啟 standard.idw (「使用樣板」)，請按一下「建立」。您還可以按兩下某樣板將其開啟。檢視範例
