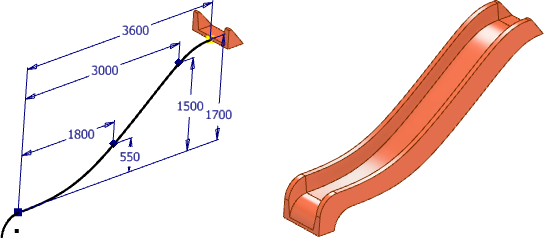

您可以沿著路徑、沿著路徑與導引軌跡,或沿著路徑與導引曲面建立掃掠。
新增功能:2024.1
您可以在零件或組合中建立掃掠特徵。但是,在組合環境中無法使用導引曲面或實體加工體進行掃掠。
以瞭解工作流程、行為和進階選項,例如面板功能表和進階設定。請記住,在「性質」面板由上而下進行設定時,您在區段中所做的選取會決定下一個區段中顯示的選項。

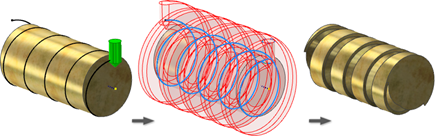

您可以使用實體掃掠來建立複雜造型、模擬工具路徑,或設計正時螺釘。加工體不必為迴轉的本體或圓柱本體。


以下是成功執行實體掃掠的一些秘訣:

在啟動指令前,請:
按一下「3D 模型」頁籤  「建立」面板
「建立」面板  「掃掠」
「掃掠」 。
。

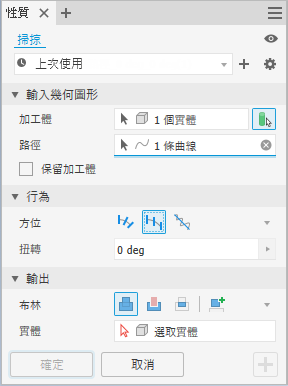

如果需要,請在「性質」面板中啟用「實體掃掠」選項  。
。
選取實體加工體。
選取一條曲線或邊來定義路徑。
選擇一個方位:
 跟隨路徑
 跟隨路徑 固定
 固定 對齊
 對齊如果使用「對齊」選項,請選取軸向向量。
如果需要,請指定扭轉角度。扭轉角度與加工體有關,而與 3D 空間無關。
如果需要,請選取「扭轉軸線」。

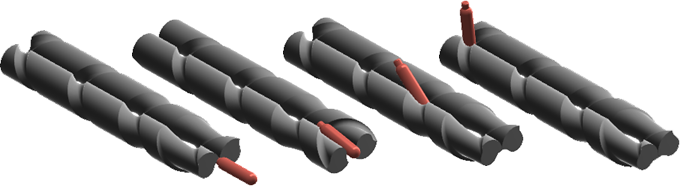

下圖展示了在「對齊」掃掠中使用 90 度扭轉角度的效果。將該扭轉角度套用至加工體,會建立一個將瓶子沿著路徑從水平位置旋轉至垂直位置的設計。

(模型來源:Scott Moyse)
指定輸出作業:
 接合。將掃掠特徵建立的體積加入至其他特徵或本體。在組合環境中不可用。
 接合。將掃掠特徵建立的體積加入至其他特徵或本體。在組合環境中不可用。 切割。從其他特徵或本體中移除由掃掠特徵建立的體積。
 切割。從其他特徵或本體中移除由掃掠特徵建立的體積。 相交。使用掃掠特徵和另一個特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。
 相交。使用掃掠特徵和另一個特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。 新實體。建立新實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。如果需要,請更名本體。
 新實體。建立新實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。如果需要,請更名本體。按一下「確定」。


在相交平面上草繪輪廓和路徑。路徑必須穿透輪廓平面。起點必須位於輪廓和路徑平面的相交處。
按一下「3D 模型」頁籤  「建立」面板
「建立」面板  「掃掠」
「掃掠」 。
。
如果草圖中只有一個輪廓,則會自動亮顯該輪廓。否則,請選取一個草圖輪廓。

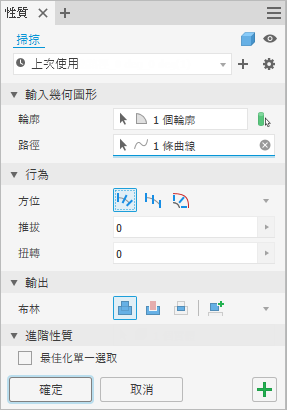

在「掃掠」對話方塊中,按一下「輪廓」,然後選取要掃掠的輪廓。
使用「路徑」選取工具,選取 2D 草圖、3D 草圖或幾何圖形的邊。
如果有多個實體本體,請按一下「實體」,然後選取參與本體。
指定輸出類型:
 實體。從開放輪廓或封閉輪廓建立實體特徵。開放輪廓選取不可用於基準特徵。
 實體。從開放輪廓或封閉輪廓建立實體特徵。開放輪廓選取不可用於基準特徵。 曲面。從開放輪廓或封閉輪廓建立曲面特徵。做為建構曲面以終止其他特徵,或者做為分割工具以建立分割零件或將零件分割為多個本體。「曲面」選項不可用於組合擠出或基本圖元。
 曲面。從開放輪廓或封閉輪廓建立曲面特徵。做為建構曲面以終止其他特徵,或者做為分割工具以建立分割零件或將零件分割為多個本體。「曲面」選項不可用於組合擠出或基本圖元。選擇「類型」 「路徑」。
「路徑」。
選擇一個方位:
 路徑。保持掃掠輪廓相對於掃掠路徑固定。所有掃掠剖面都維持與路徑的原始輪廓關係。
 路徑。保持掃掠輪廓相對於掃掠路徑固定。所有掃掠剖面都維持與路徑的原始輪廓關係。 平行。保持掃掠輪廓平行於原始輪廓。
 平行。保持掃掠輪廓平行於原始輪廓。對於定向至路徑的路徑掃掠,請指定推拔與扭轉角度。
正數推拔角度會隨著掃掠遠離起點而增大剖面區域。
負數推拔角度會隨著掃掠遠離起點而減小剖面區域。
在巢狀輪廓中,推拔角度的符號 (正或負) 會套用到巢狀輪廓的外迴路;內迴路的符號相反。
指定一個作業:
 接合。將掃掠特徵建立的體積加入至其他特徵或本體。在組合環境中不可用。
 接合。將掃掠特徵建立的體積加入至其他特徵或本體。在組合環境中不可用。 切割。從其他特徵或本體中移除由掃掠特徵建立的體積。
 切割。從其他特徵或本體中移除由掃掠特徵建立的體積。 相交。使用掃掠特徵和另一個特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。
 相交。使用掃掠特徵和另一個特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。 新實體。建立新實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。如果需要,請更名本體。
 新實體。建立新實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。如果需要,請更名本體。按一下「確定」,或按一下「套用」並繼續使用「掃掠」指令。

在相交平面上草繪輪廓和路徑。另外草繪一條曲線做為控制輪廓比例調整和扭轉的軌跡。路徑和軌跡必須穿透輪廓平面。
按一下「3D 模型」頁籤  「建立」面板
「建立」面板  「掃掠」
「掃掠」 。
。
如果草圖中只有一個輪廓,則會自動亮顯該輪廓。否則,請選取一個草圖輪廓。
在「掃掠」對話方塊中,按一下「輪廓」,然後選取要掃掠的輪廓。
使用「路徑」選取工具,選取路徑草圖或邊。
如果有多個實體本體,請按一下「實體」,然後選取參與本體。
指定輸出類型:
 實體。從開放輪廓或封閉輪廓建立實體特徵。開放輪廓選取不可用於基準特徵。
 實體。從開放輪廓或封閉輪廓建立實體特徵。開放輪廓選取不可用於基準特徵。 曲面。從開放輪廓或封閉輪廓建立曲面特徵。做為建構曲面以終止其他特徵,或者做為分割工具以建立分割零件或將零件分割為多個本體。「曲面」選項不可用於組合擠出或基本圖元。
 曲面。從開放輪廓或封閉輪廓建立曲面特徵。做為建構曲面以終止其他特徵,或者做為分割工具以建立分割零件或將零件分割為多個本體。「曲面」選項不可用於組合擠出或基本圖元。使用「導引軌跡」選取工具,在圖形視窗中選取引導曲線或軌跡。
在「掃掠」對話方塊中,於「調整輪廓比例」選項下,指定掃掠剖面如何調整比例,以符合引導軌跡:
選擇「類型」 「路徑與導引軌跡」。
「路徑與導引軌跡」。
指定一個作業:
 接合。將掃掠特徵建立的體積加入至其他特徵或本體。在組合環境中不可用。
 接合。將掃掠特徵建立的體積加入至其他特徵或本體。在組合環境中不可用。 切割。從其他特徵或本體中移除由掃掠特徵建立的體積。
 切割。從其他特徵或本體中移除由掃掠特徵建立的體積。 相交。使用掃掠特徵和另一個特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。
 相交。使用掃掠特徵和另一個特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。 新實體。建立新實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。如果需要,請更名本體。
 新實體。建立新實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。如果需要,請更名本體。按一下「確定」。

在零件檔中,將一條曲線投影到一個非平面曲面,來建立掃掠路徑。此曲面控制輪廓扭轉。在相交平面上草繪輪廓。路徑必須穿透輪廓平面。
按一下「3D 模型」頁籤  「建立」面板
「建立」面板  「掃掠」
「掃掠」 。
。
如果草圖中只有一個輪廓,則會自動選取該輪廓。否則,請選取一個草圖輪廓。
在「掃掠」對話方塊中,按一下「輪廓」,然後選取要掃掠的輪廓。
使用「路徑」選取工具,選取平面路徑、非平面草圖或邊。
如果有多個實體本體,請按一下「實體」,然後選取參與本體。
指定輸出類型:
 實體。從開放輪廓或封閉輪廓建立實體特徵。開放輪廓選取不可用於基準特徵。
 實體。從開放輪廓或封閉輪廓建立實體特徵。開放輪廓選取不可用於基準特徵。 曲面。從開放輪廓或封閉輪廓建立曲面特徵。做為建構曲面以終止其他特徵,或者做為分割工具以建立分割零件或將零件分割為多個本體。「曲面」選項不可用於組合擠出或基本圖元。
 曲面。從開放輪廓或封閉輪廓建立曲面特徵。做為建構曲面以終止其他特徵,或者做為分割工具以建立分割零件或將零件分割為多個本體。「曲面」選項不可用於組合擠出或基本圖元。選擇「類型」 「路徑與導引曲面」。
「路徑與導引曲面」。
使用「導引曲面」選取工具,在圖形視窗中選取曲面,以控制掃掠輪廓沿路徑的扭轉。
指定一個作業:
 接合。將掃掠特徵建立的體積加入至其他特徵或本體。在組合環境中不可用。
 接合。將掃掠特徵建立的體積加入至其他特徵或本體。在組合環境中不可用。 切割。從其他特徵或本體中移除由掃掠特徵建立的體積。
 切割。從其他特徵或本體中移除由掃掠特徵建立的體積。 相交。使用掃掠特徵和另一個特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。
 相交。使用掃掠特徵和另一個特徵的共用體積建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。 新實體。建立新實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。如果需要,請更名本體。
 新實體。建立新實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。如果需要,請更名本體。按一下「確定」。
在圖形視窗或瀏覽器中,於特徵上按一下右鍵,然後選擇「編輯特徵」。您可以按兩下瀏覽器節點以編輯特徵。
將顯示「性質」面板。
變更特徵定義值、方位,或是否扭轉。
