建立板金輪廓線凸緣

您可以建立輪廓線凸緣、指定其標註，以及使用自動斜接建立多邊輪廓線凸緣。

新增功能：2026

此指令使用「性質」面板介面，來建立和編輯特徵。

• 「性質」面板提供增強的工作流程，並消除了頁籤式介面。某些控制項是所有「性質」面板通用的。有關通用控制項的詳細資料，請參閱〈關於「性質」面板〉。

• 預置是既有的參數集，在選取後會套用至特徵。大多數基於「性質」面板的指令會使用預置。若要取得更多資訊，請參閱〈使用預置〉。

• 當您與「性質」面板互動時，所選列會亮顯，以確認您正在編輯的位置。亮顯由「色彩計畫」應用程式選項設定進行控制。您可以修改設定以管理色彩偏好。

  注意事項: 色彩計畫的修改適用於整個 Inventor。

• 「性質」面板僅顯示所選條件下所需的參數。當凸緣為基準特徵時，僅會顯示特定參數。如果凸緣是額外特徵，則將根據您在「性質」面板中逐步選取的內容，來顯示選項。

• 將游標懸停在任何輸入欄位上，以查看參數及其值。

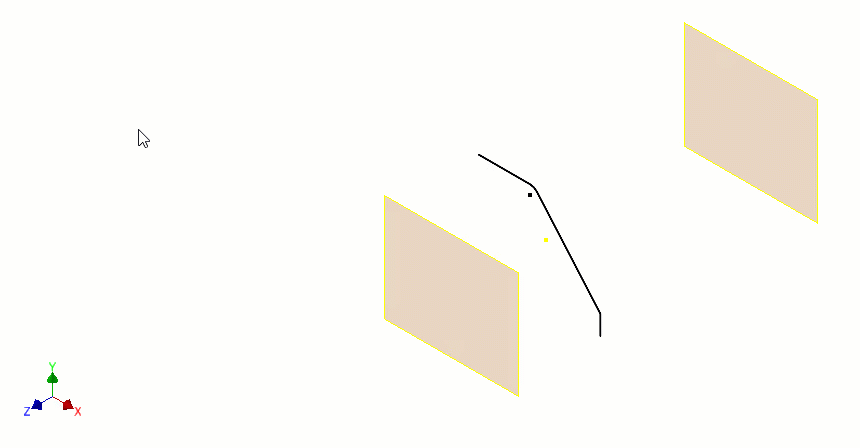

建立基準特徵輪廓線凸緣

1. 在功能區上，按一下「板金」頁籤 「建立」面板 「凸緣」。

2. (可選) 使用您從先前的輪廓線凸緣特徵建立的預置。

3. 在「輸入幾何圖形」群組中，執行以下作業：

   • 輪廓。如果存在有效的開放輪廓，則會自動選取該輪廓。如果存在多個選項，請選取一條開放輪廓。如果不存在輪廓，則您會被置於草圖環境，以便於建立輪廓。
   • 本體名稱。僅在使用「新實體」時顯示。接受預設命名或指定名稱。
   • 板金規則。選取要使用的板金規則。

4. 僅當所選 IDE 檔案的放置依賴於幾何圖形參考 (例如邊或面) 時，才會顯示「特徵放置」群組。選取所需的放置幾何圖形，並繼續定義凸緣參數。

5. 在「行為」群組中，依需要指定以下參數：

   • 自。依預設，會使用輪廓草圖平面。

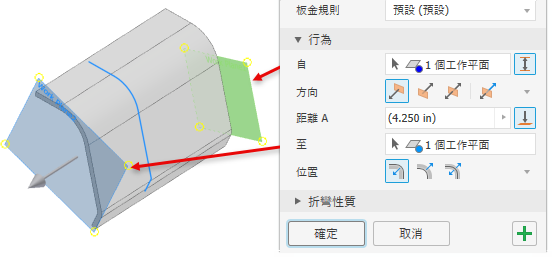

   • 介於。指定不同的「自」和「至」終止位置。有效輸入為面、點或工作特徵。



     注意事項: 使用「介於」時，「方向」和「距離」是由「自」和「至」選取項定義的參考值。

   • 方向。指定凸緣方向，選項如下：

     • 預設
     • 翻轉
     • 對稱
     • 不對稱

   • 距離 A。指定輪廓線凸緣的長度。

   • 距離 B。在需要第二個距離值時顯示。指定距離。

   • 至。點選工作特徵或平物面做為凸緣終止位置。使用「至」時，距離是一個參考值。

   • 位置。指定在輪廓的哪一側建立凸緣。

     • 「預設」會使用輪廓做為內部邊。
     • 「翻轉」會使用輪廓做為外部邊。
     • 「對稱」指定自輪廓的等距偏移。

6. 在「折彎性質」群組中，指定要使用的「折彎半徑」和「展開規則」。

7. 按一下「確定」結束凸緣建立，或按一下 「套用」繼續加入輪廓線凸緣。

在既有實體上建立輪廓線凸緣

您可以將輪廓線凸緣加入至既有板金面。在與輪廓線凸緣的邊互垂的面上，建立草圖輪廓。

1. 在功能區上，按一下「板金」頁籤 「建立」面板 「凸緣」。

2. 在「輸入幾何圖形」群組中，執行以下作業：

   1. 輪廓。選取一條開放輪廓 (如果未自動選取)。

   2. (可選) 新實體。選取輪廓線凸緣是否是獨立於所選實體的新本體。

      1. 本體名稱。僅在使用「新實體」時顯示。接受預設命名或指定名稱。

   3. 板金規則。使用作用中的板金型式規則。如果選取了「新實體」，請選取要使用的板金規則。

3. 在「行為」群組中，指定以下參數：

   • 寬度範圍

     • 沿著選取的邊。選取此選項可沿著選取的邊，加入輪廓線凸緣。

       1. 邊組是加入輪廓線凸緣的邊集合。邊選項由邊組定義。

       2. 「邊迴路」用於設定邊迴路的選取優先度。選取一條邊時，也會選取所有相鄰的邊。

       3. 「加入邊組」用於建立新的邊組項目。選取要包括在邊組中的邊。這樣就可以定義具有不同寬度終止位置的多個凸緣。

          對於每個邊組，您可以指定用於定義凸緣的方法。

          • 邊。將整條邊做為凸緣。
          • 寬度。指定邊的寬度。凸緣從邊中心對稱放置。
          • 介於。使用此選項可在兩個元素之間建立凸緣。元素可以是點、工作平面或面。
          • 偏移。使用此選項可指定凸緣每一側的偏移值。
          •  使用「清除選取」可移除選集。

   • 從草圖平面。指定輪廓線凸緣將從輪廓草圖平面開始。

     1. 自。指定輪廓線凸緣的起始平面。預設會選取輪廓草圖平面。僅在使用「介於」選項時才啟用。

     2. 介於。使用此選項可指定不同的起始位置和終止位置。

        • 自。指定凸緣的起始位置。
        • 至。選取凸緣的結束特徵。

     3. 方向。指定凸緣方向，選項如下：

        • 預設
        • 翻轉
        • 對稱
        • 不對稱

     4. 距離 A。指定輪廓線凸緣的長度。

     5. 折彎邊。選取其他邊，用於放置凸緣。

     6. 位置。指定在輪廓的哪一側建立凸緣。

        • 「預設」會使用輪廓做為內部邊。
        • 「翻轉」會使用輪廓做為外部邊。
        • 「對稱」指定自輪廓的等距偏移。

4. 在「折彎性質」群組中，使用規則預設，或指定您要使用的折彎半徑、展開規則、離隙造型和折彎轉移。您可以使用明確的值或方程式修改某些參數，或接受預設設定

1. 在「轉角預設」群組中，使用規則預設，或設定「自動斜接」選項、「轉角造型」和「轉角離隙」。從對應的清單中選取轉角選項。

1. 在圖元區中，對於多邊凸緣，您可以透過「轉角取代」指定個別轉角參數。按一下轉角圖像，以在「性質」面板中填入轉角。然後，修改離隙、造型、間隙大小和離隙大小的轉角設定，以符合您的需求。

若要啟用間隙和離隙大小欄位，請按一下欄位旁邊的 「預設」圖示。

1. 若要加入更多輪廓線凸緣，請按一下 「套用」。完成後，按一下「確定」。
