自學課程 A9：檢視結果

檢視特定狀態變數的輪廓出圖，是評估取樣胚的結構效能最好的方式。我們特別要檢查損壞狀態和矩陣相切彈性模數。

1. 如果模擬完成後未載入結果，請按一下「結果」 > 「載入結果」。
2. 瀏覽 .FNO 結果檔案，然後按一下「開啟」。
3. 按一下「結果」 > 「輪廓」。
4. 使用圖例切換至 AME 結果類型。
5. 選擇「SOLID MATRIX TANGENT MODULUS」結果。

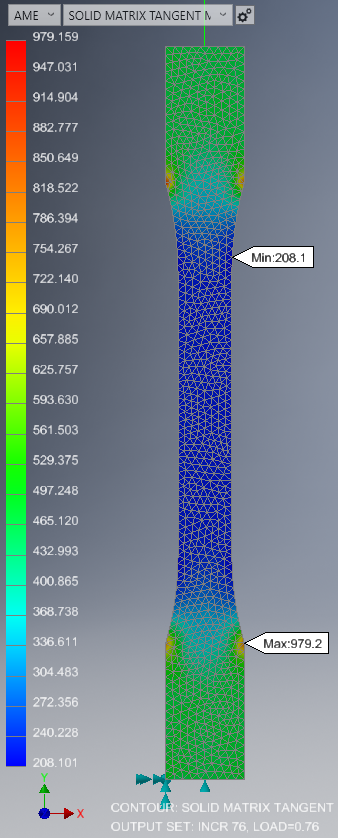

6. 逐步執行分析，並在對取樣胚施加抗拉位移負載時監看矩陣相切彈性模數。請注意凹陷區域中的值比取樣胚的其餘部分要低很多。這表示有大量的可塑性，亦即材料軟化。(在時間 = 0.76 時顯示)。

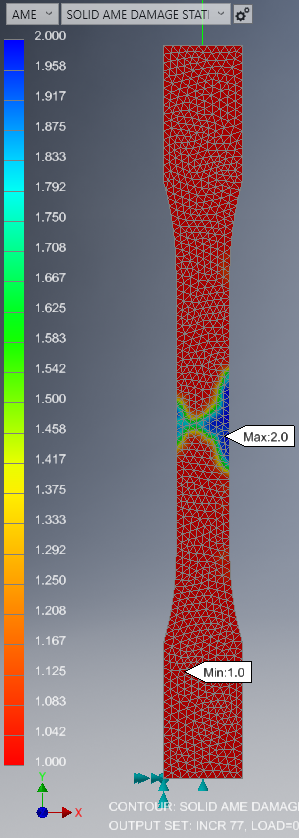

7. 現在，切換至 SOLID AME DAMAGE STATE 結果，以檢查複合零件的斷裂狀態。值 1.0 表示複合體尚未失敗。值 2.0 表示複合體失敗。
8. 透過監控整個負載歷程的損壞狀態，我們可以看到失敗在步長時間 = 0.76 和 0.77 之間的進展非常快速。如果我們能夠減少負載，或增加步長中的間隔數，就可以捕捉到更詳細的失敗進展過程。
