點到點鋼塑型

使用「結構設定」中新的整體選項，從精確點選起點和終點開始建立鋼元素幾何圖形。

如果勾選「管理」頁籤 「結構設定」面板 (結構設定) 「結構鋼元素」頁籤 「自動縮減」「在自動接合期間停用鋼元素的自動縮減」，即可使用此選項。

• 點到點塑型可定義精確的幾何圖形，讓您可以用視覺方式檢查鋼元素的正確性。
• 新的整體選項也會追溯變更既有專案中所有鋼元素的幾何圖形。
• 點到點塑型不會變更自動接合行為。

此選項適用於：

• 結構鋼構架
• 結構鋼柱
• 結構鋼桁架
• 使用鋼剖面的樑系統
• 使用鋼元素的斜撐​

「長度」參數已移至「性質」選項板中的「尺寸」品類並更名為「系統長度」，更清楚地反映這是分析長度，這是建立構件時所使用的兩點之間的理論距離。實體元素的長度仍會顯示「切割長度」參數，此參數會考慮幾何圖形構件長度的任何變更。

此變更適用於所有結構構件。

斜柱行為和工作流程

此工作流程更新增強了參數的可靠性。

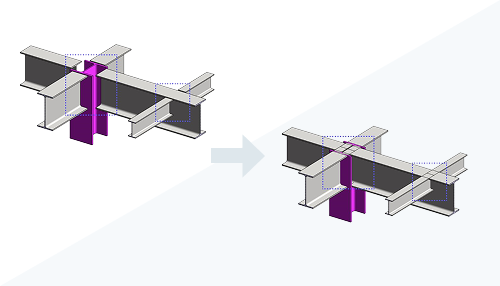

使用點到點工作流程加入斜柱時，柱的幾何圖形現在會延伸至系統長度的終點。

如果關閉「點到點」選項，斜柱將調整為次要狀態。在此狀態下，柱會與相交樑的底部對齊，並貼附至最小的交叉線。這不同於修剪與樑相切面的預設行為。

如需其他資訊，請參閱點到點鋼塑型。
