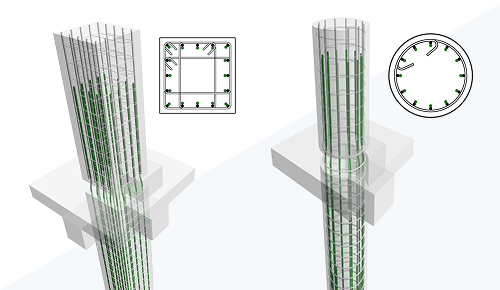

輕鬆為擁擠區域中的曲柄鋼筋塑型，以防止發生衝突。
- 您可以將帶曲柄的鋼筋擴展到類似的混凝土元素。
- 曲柄像彎鉤一樣，是一種參數式終止的直筋。
- 您可以將曲柄加入造型驅動鋼筋和自由造型鋼筋。有曲柄存在即可定義造型，可與現有造型相符或建立新造型。
- 將曲柄加入線段長度內，用於造型驅動鋼筋和自由造型鋼筋。

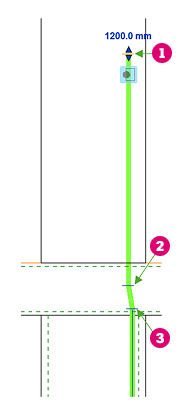

- 編輯有曲柄的鋼筋約束：對於每個曲柄鋼筋端點，可從三個控點位置測量偏移：

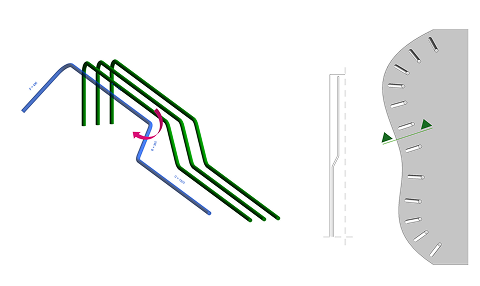

- 曲柄和彎鉤旋轉：曲柄旋轉會套用至集中的所有鋼筋，並定義鋼筋造型。使用編輯鋼筋旋轉個別鋼筋。如果是自由造型鋼筋，曲柄預設旋轉 (0 度) 會與主體表面互垂。
- 曲柄標註和依類型取代：複製既有的曲柄類型以建立您自己的曲柄類型。取代鋼筋類型的曲柄斜度值和長度值。請參閱鋼筋曲柄長度參數。
-
報告曲柄鋼筋長度和編輯鋼筋造型族群：
- 從鋼筋造型族群中的「起點類型」/「終點類型」參數控制彎鉤、端點處理和曲柄的指定。
- 使用新的「造型名稱」參數報告曲柄鋼筋和草繪式鋼筋的造型代碼。從造型族群中可編輯參數。
- 在鋼筋造型參數中加入起點/終點曲柄長度，以便在模型中報告。
- 「造型名稱」在模型中為唯讀。
此功能是由客戶在如需其他資訊，請參閱定義和加入鋼筋曲柄和編輯曲柄鋼筋的鋼筋約束。
