Funkce Detekovat a převést analyzuje výkresy a rychle identifikuje objekty, které je možné převést na bloky. Tato funkce šetří čas, zvyšuje produktivitu a snižuje chyby během převodu bloků.
Poznámka: Funkce Detekovat a převést je v současné době v Technickém náhledu, což znamená, že schopnosti detekce se neustále zlepšují. Co je to Technický náhled?
Funkce Detekovat a převést aplikace AutoCAD skenuje pomocí Autodesk AI výkres a identifikuje objekty, které lze převést na bloky.

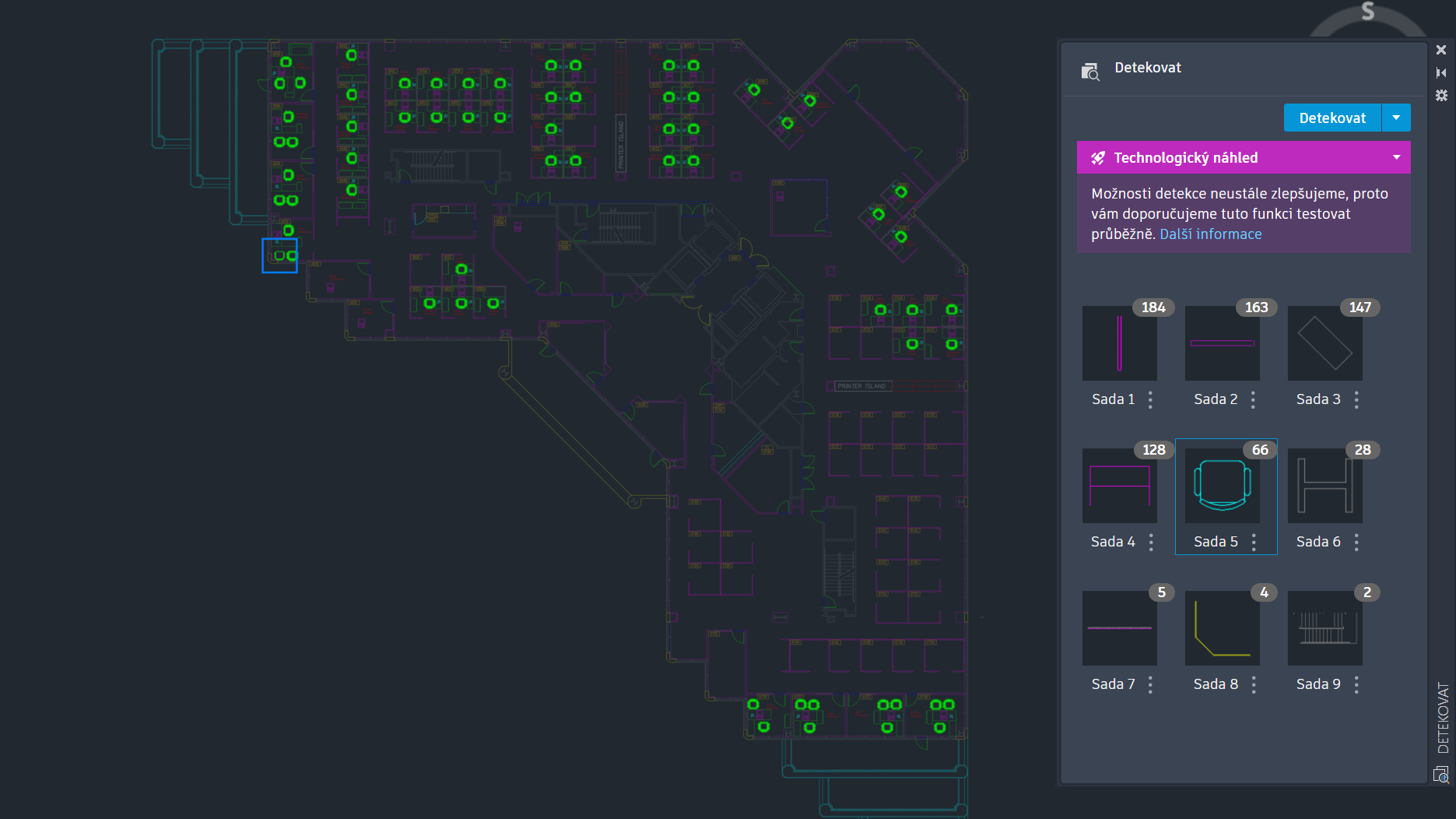

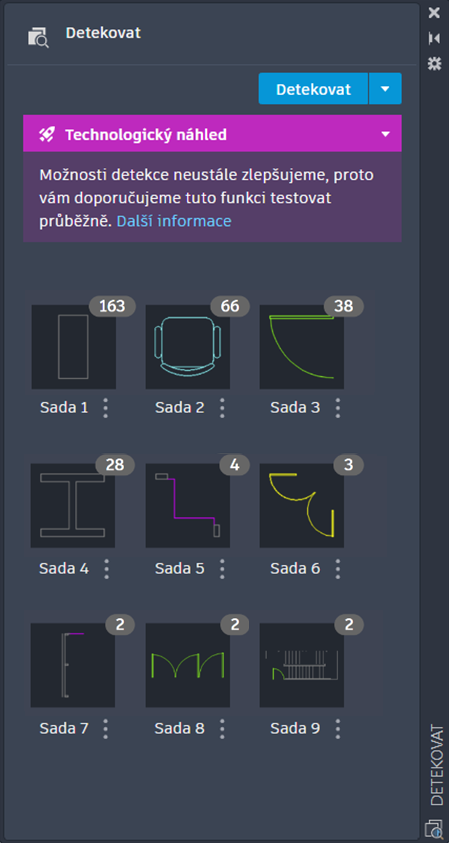

Jakmile spustíte příkaz Detekovat, Autodesk AI naskenuje geometrii výkresu. Po dokončení analýzy výkresu se na paletě zobrazí sady detekovaných objektů, které je možné převést na bloky. Sada představuje skupinu podobných detekovaných objektů, které je možné převést na jeden blok.
Kliknutím na svislou výpustku vedle každé očíslované sady máte možnost převést každou sadu na nový nebo existující blok nebo upravit primární instanci, což je hlavní definice bloku při převodu na nový blok. Případně, pokud se rozhodnete převést na existující blok, k definování měřítka vložení a otočení bloku se použije primární instance.

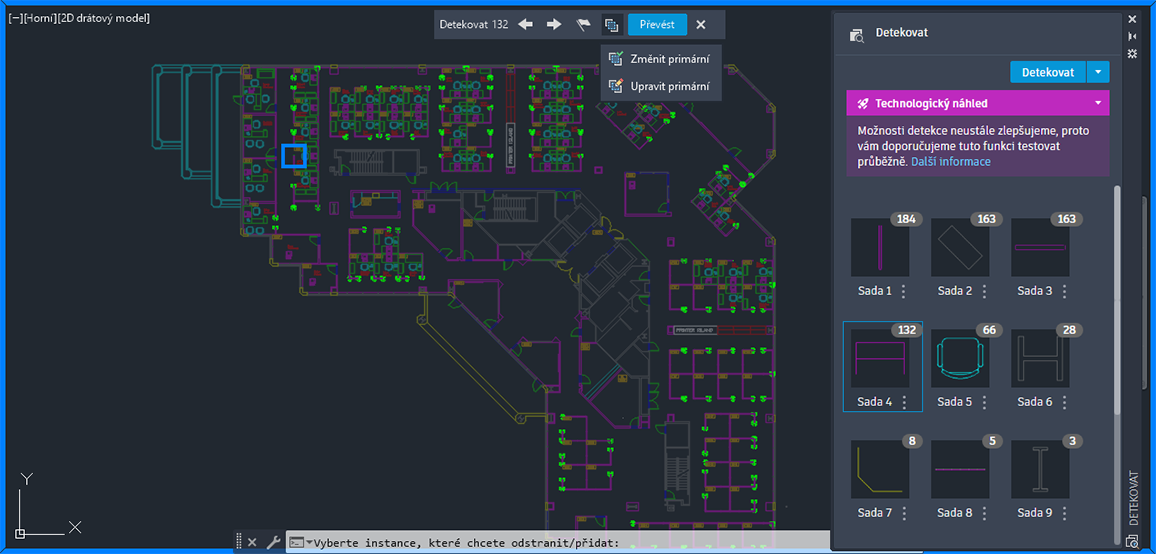

V režimu kontroly se v horní části okna výkresu zobrazí panel nástrojů Detekce.
Pomocí tohoto panelu nástrojů můžete:
- Sledovat celkový počet nalezených instancí v sadě
- Přejít na předchozí nebo další instanci ve výkresu
- Změnit nebo upravit primární instanci, která je označena modrým ohraničením
- Převést do bloku

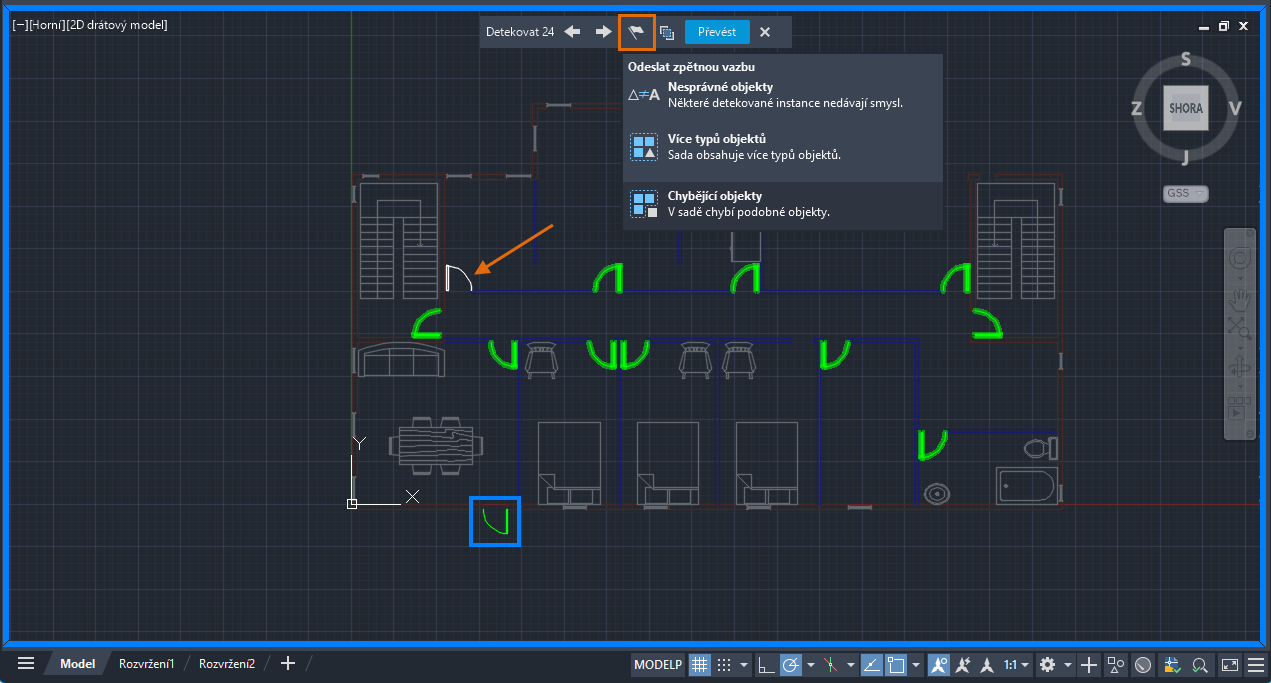

Při kontrole výsledků detekce se možná setkáte s nesprávnými sadami nebo instancemi. V následujícím příkladu není podobný objekt detekován a zahrnut do sady. Tuto chybu můžete nahlásit pomocí panelu nástrojů Detekce. Nahlašováním chyb přispíváte ke zlepšování celkového výkonu a přesnosti funkce.
Klíčové aspekty
Detekovat a převést je funkce Technického náhledu. To znamená, že je vyvíjeno neustálé úsilí o zlepšení jeho funkcí a možností. Je třeba zvážit některé důležité aspekty:
- Funkce Detekovat a převést je určena k práci s výkresy půdorysných pohledů. V současné době je detekce nejlepší při identifikaci architektonických objektů, v této verzi však nemusí být přesně detekovány všechny architektonické objekty.
- Aby se zvýšila přesnost detekce při dalším vylepšování funkce, doporučuje se před spuštěním detekce nastavit výkres na reálné jednotky.
V režimu kontroly jsou dočasně blokovány následující příkazy:
- BLOKPŘEVOD
- -BLOKPŘEVOD
- EDBLOK
- -EDBLOK
- BHLEDAT
- -BHLEDAT
- POROVNEJ
- -POROVNEJ
- POČET
- SEZNAMPOČET
- IMPORTPŘIPOMÍNEK
- -IMPORTPŘIPOMÍNEK
- REFEDIT
- -REFEDIT
- STOPA
- POROVNEJVERZE
- XPŘIPOJ
- XOŘEŽ
- XPOROVNEJ
Analýza výkresů a rychlá identifikace objektů, které lze převést na bloky, šetří čas, zvyšuje produktivitu a snižuje chyby během převodu bloků. Při dalším vývoji funkce jsou vaše zpětná vazba a hlášení o chybách důležité ke zlepšení výkonu a přesnosti.
