EXTERNÍREFERENCE (příkaz)

Otevře paletu Externí reference.

Hledat

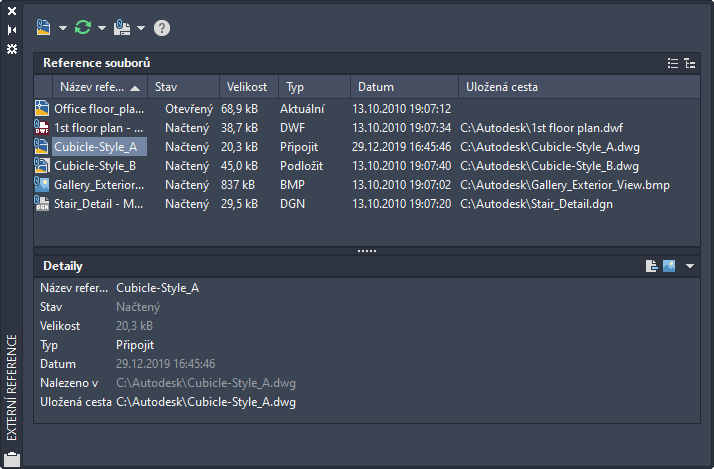

Paleta Externí reference slouží k uspořádání, zobrazení a správě odkazovaných souborů, například souborů DWG (externí referencí), DWF, DWFx, PDF, podložení DGN, rastrových obrázků, mračen bodů (soubory RCP a RCS) a modelů koordinace (soubory NWD a NWC).

Poznámka: Mračna bodů a modely koordinace nejsou k dispozici v aplikaci AutoCAD LT.

Přímo z palety Externí reference lze otvírat pouze soubory DWG, DWF, DWFx, PDF a soubory rastrových obrázků.

Seznam možností

Zobrazí se následující možnosti.

Panel nástrojů palety Externí reference

Připojit
Připojí soubory k aktuálnímu výkresu. Dialog Vyberte soubor reference zobrazíte výběrem formátu v seznamu.

Zobrazují se následující možnosti:

  • Připojit DWG. Spustí příkaz XPŘIPOJ.
  • Připojit obrázek. Spustí příkaz OBRPŘIPOJ.
  • Připojit DWF. Spustí příkaz PŘIPOJDWF.
  • Připojit DGN. Spustí příkaz PŘIPOJDGN.
  • Připojit PDF. Spustí příkaz PDFPŘIPOJ.
  • Připojit mračno bodů. Spustí příkaz PŘIPOJMRAČNOBODŮ. (Není k dispozici pro aplikaci AutoCAD LT).
  • Připojit model koordinace. Spustí příkaz PŘIPOJMODELKOORDINACE. (Není k dispozici pro aplikaci AutoCAD LT).
  • Připojit ze služby Autodesk Vault. Poskytuje přístup k obsahu uloženému v klientu Autodesk Vault. (Není k dispozici pro aplikaci AutoCAD LT).
    Poznámka: Možnost Připojit ze služby Autodesk Vault je k dispozici, pouze když je nainstalovaný klient Autodesk Vault. Abyste měli přístup do klienta Autodesk Vault, musíte být zákazník s aktivovanou službou Autodesk Subscription.
Poznámka: Systémová proměnná FILEDIA je při připojování souborů z palety Externí reference ignorována.
Obnovit/Znovu načíst všechny reference
Obnoví zobrazení seznamu nebo znovu načte všechny reference, aby se zobrazily změny, ke kterým mohlo dojít v odkazovaných souborů.

Dostupné jsou následující možnosti:

Obnovit

Synchronizuje stavová data odkazovaných výkresových souborů s daty uloženými v paměti.

Volba Aktualizovat komunikuje hlavně s aplikací Autodesk Vault. (Není k dispozici pro aplikaci AutoCAD LT).

Znovu načíst všechny reference

Aktualizuje všechny souborové reference tak, aby bylo zajištěno použití nejaktuálnější verze. Aktualizace se uskutečňuje také při prvním otevření výkresu, který obsahuje reference souborů.

Změnit cestu
Upraví cestu vybraných souborů. Cestu lze nastavit jako absolutní nebo relativní. Pokud je odkazovaný soubor uložen ve stejném umístění jako aktuální výkres, je cestu možné také odstranit.

Novou cestu pro chybějící reference je možné vybrat také pomocí možnosti Vybrat novou cestu. Možnost Najít a nahradit nabízí způsob nalezení všech referencí, které používají zadanou cestu ze všech vybraných referencí, a nahrazuje všechny výskyty této cesty novou cestou, kterou zadáte.

Nápověda
Zobrazí nápovědu.

Podokno Reference souborů

Zobrazí reference v aktuálním výkresu.

Tip: Klikněte dvakrát pomalu na název reference, chcete-li jej upravit, nebo použijte podokno Detaily a upravte název vybrané reference a další vlastnosti přílohy.
Tlačítka seznamu a stromového zobrazení
Kliknutím na tlačítka lze přepínat mezi seznamem a stromovým zobrazením.

Seznam

Informace uvedené v seznamu zahrnují název reference, stav, velikost souboru, typ souboru, datum vytvoření a uloženou cestu.

Název reference

Sloupec Název reference zobrazuje jako první záznam vždy aktuální výkres, po kterém následují dodatečně připojené soubory, které jsou uvedeny v pořadí, v jakém byly připojeny.

Stav

Stav souboru s referencí:

  • Načtený – soubor s referencí je momentálně připojen k výkresu.
  • Uvolněný – odkazovaný soubor je odpojený od výkresu. Po uvolnění se odkazovaný soubor přestane zobrazovat, ale lze jej znovu zobrazit pomocí možnosti Znovu načíst.
  • Nenalezen – odkazovaný soubor již neexistuje v platných prohledávaných cestách.
  • Nevyhodnocený – odkazovaný soubor nelze číst.
  • Osamocený – odkazovaný soubor je připojen k jinému souboru, který má stav Nevyhodnocený, Uvolněný nebo Nenalezen.
  • Neodkazovaný – odkazovaný soubor se již nepoužívá; ve výkresu byly vymazány všechny instance.
  • Vyžaduje nové načtení – odkazovaný soubor byl aktualizován nebo znovu uložen v době, kdy je hostitelský výkres otevřen. Tento stav se zobrazuje společně s bublinovým oznámením na stavovém řádku, které informuje, že soubor externí reference byl změněn.
  • Porovnatelný – referenční soubor se změnil a lze porovnat rozdíly mezi aktuálně načteným souborem a souborem na disku.
  • V porovnání – reference je právě porovnávána kvůli rozdílům.
Velikost

Velikost připojeného referenčního souboru.

Typ

Typ připojeného referenčního souboru. Výkresové soubory (externí reference) se zobrazují jako přílohy nebo jako překrytí, přičemž u rastrových obrázků se zobrazuje jejich souborový formát, a podložení DWF, DWFx a DGN jsou vypsána s příslušnými typy souborů.

Datum

Datum, kdy byl soubor s referencí vytvořen nebo naposledy uložen.

Uložená cesta

Zobrazuje cestu, která je uložena s výkresem při připojení souboru s referencí.

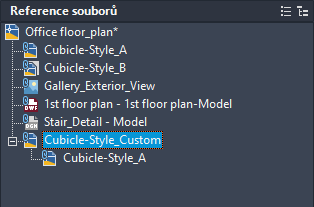

Strom

Horní úroveň stromového zobrazení zobrazuje vždy aktuální výkres. Soubory s referencemi se zobrazují na nižší úrovni. Soubory s referencemi, které obsahují vlastní vnořené referenční soubory, lze otevírat tak, aby se zobrazily nižší úrovně. Při provádění výběrů ve stromovém zobrazení nelze současně vybírat více než jeden referenční soubor.

Podokno Detaily/Náhled

Zobrazí informace o vybrané referenci nebo její náhled.

Tlačítka zobrazení detailu a náhledu
Kliknutím na tlačítka lze přepínat mezi zobrazením detailu a náhledem.

Podokno Detaily

Při zobrazení režimu Detaily jsou dostupné informace o vlastnostech vybraného referenčního souboru. Každý referenční soubor má základní množinu vlastností, přičemž u některých referenčních souborů, například referenčních obrázků, se zobrazují vlastnosti, které jsou specifické pro příslušný typ souboru. Základní množina detailů zahrnuje název reference, stav, velikost souboru, typ souboru, datum vytvoření, uloženou cestu, aktuální cestu a verzi souboru, pokud je nainstalován klient Autodesk Vault (není k dispozici v aplikaci AutoCAD LT). Některé z vlastností je možno upravovat.

Název reference

Zobrazuje název referenčního souboru. Tuto vlastnost je možno upravovat pouze tehdy, je-li vybrán jediný referenční soubor. Pokud je vybráno více referencí souborů, je jako název reference zobrazen výraz *Různé*. Tuto vlastnost je možno upravovat u všech referenčních souborů.

Stav

Udává, zda je referenční soubor načtený, uvolněný nebo nenalezený. Tuto vlastnost není možno upravovat.

Velikost

Udává velikost vybraného referenčního souboru. Velikost se nezobrazuje u referenčních souborů, které jsou uvolněné nebo nenalezené. Tuto vlastnost není možno upravovat.

Typ

Udává, zda je referenční soubor přílohou nebo překrytím, obrázkovým souborem, podložením DWF/DWFx, podložením DGN, podložením PDF nebo modelem koordinace NWD/NWC. Tuto vlastnost není možno upravovat.

Pokud je však reference souboru externí referencí souboru DWG, lze přepínat mezi vlastnostmi Připojit nebo Podložení.

Datum

Zobrazuje datum poslední úpravy referenčního výkresu. Toto datum se nezobrazuje, je-li referenční soubor uvolněný nebo nenalezený. Tuto vlastnost není možno upravovat.

Nalezeno v

Zobrazí absolutní cestu k vybranému referenčnímu souboru. Tuto vlastnost není možno upravovat.

Uložená cesta

Zobrazí umístění vybraného referenčního souboru. Toto je umístění, kde se referenční soubor momentálně nachází, a není to nutně totéž, jako cesta Nalezeno v. Kliknutím na tlačítko Otevřít se zobrazí dialogové okno Otevřít, ve kterém můžete vybrat jinou cestu nebo název souboru. Cestu můžete rovněž zapsat přímo do příslušného textového pole. Je-li nová cesta platná, jsou tyto změny uloženy do vlastnosti Uložená cesta.

Verze souboru

Vlastnost Verze souboru je definována klientem Autodesk Vault. Tato vlastnost se zobrazuje pouze tehdy, jste-li přihlášeni ke klientovi Vault.

Specifické vlastnosti obrázku

Vyberete-li referenční obrázek, zobrazí se doplňkové vlastnosti. Žádný z přidaných obrázků není možno upravovat.

Systém barev

Zobrazuje systém barev.

Hloubka barev

Množství informací, které jsou uloženy v každém z pixelů rastrového obrázku. Vyšší hodnoty hloubky barev vytvářejí hladší stupně stínování.

Šířka v pixelech

Šířka rastrového obrázku měřená v pixelech.

Výška v pixelech

Výška rastrového obrázku měřená v pixelech.

Rozlišení

Rozlišení v šířce a výšce udávané v bodech na palec (dpi).

Výchozí velikost (v jednotkách AutoCAD)

Šířka a výška rastrového obrázku měřená v jednotkách programu AutoCAD.

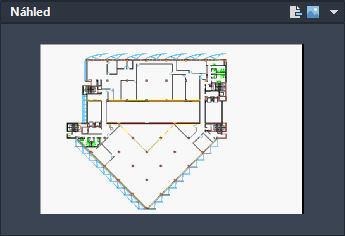

Podokno náhledu

Náhled se zobrazuje pouze tehdy, je-li v podokně Referenční soubory vybrán jen jeden referenční soubor. Pro toto datové podokno nejsou k dispozici další ovládací prvky. Není-li vybrán žádný referenční soubor, zobrazí se v podokně náhledu pole s šedou výplní. Není-li k dispozici žádný náhled, zobrazí se ve středu podokna hlášení „Náhled není dostupný“.

Pole pro zobrazování hlášení

Pod podoknem Detaily / Náhled se nachází pole pro zobrazování hlášení, které poskytuje informace o určitých vybraných referenčních souborech. Vyberete-li jednu nebo několik vnořených referencí, zobrazí se informace týkající se příslušných referenčních souborů. Hlášení se zobrazí také tehdy, když se rozhodnete změnit název referenčního souboru.
