Export komponent budov
Pokud chcete komunikovat s aplikacemi AutoCAD MEP a Revit MEP, exportujte soubor ve formátu RFA, IFC nebo ADSK, který obsahuje model, data konektorů a další potřebné informace.
Na pásu karet klikněte na kartu Prostředí
panel Zahájení Obsah BIM.Na pásu karet klikněte na panelu RFA na možnost Autorské vlastnosti a zahrňte vlastnosti aplikace Inventor, které se vztahují k použití exportovaného souboru.
Na pásu karet klikněte na panelu RFA na položku Exportovat komponenty budov
.Poznámka: Pokud je model složitý nebo obsahuje mnoho komponent, budete vyzváni k vytvoření zjednodušené verze. Doporučuje se to, pokud plánujete exportovat model rodiny aplikace Revit (RFA). Kliknutím na tlačítko Ano ukončíte příkaz Exportovat komponenty budov a aktivujete příkaz Zjednodušená náhrada. Informace o vytváření zjednodušených součástí ze sestav naleznete v části Vytvoření zjednodušené součásti ze sestavy.Zadejte jednu z následujících hodnot možnosti Uložit jako typ:
Soubor rodiny aplikace Revit (*.rfa) – výchozí,
IFC (*.ifc)

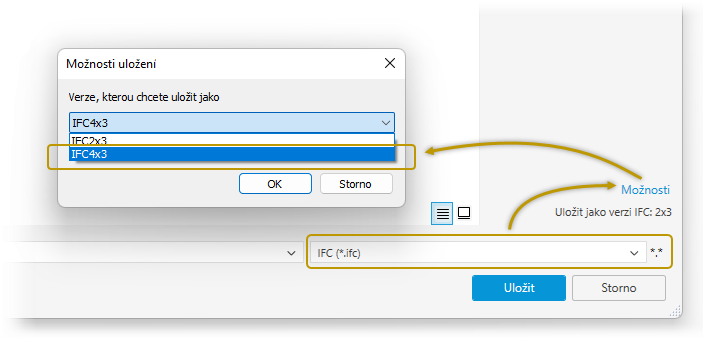

Klikněte na tlačítko Možnosti a vyberte možnost IFC 2x3 nebo IFC 4x3.
Soubory Autodesk Exchange (*.adsk).

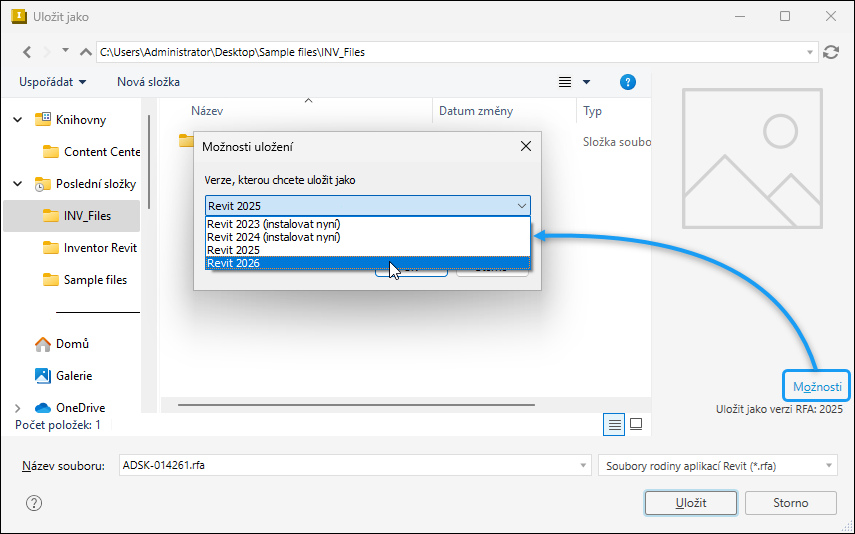

(Volitelné) U souborů RFA můžete určit verzi aplikace Revit (2023 a novější), kterou chcete použít pro výstup. V dialogu Uložit jako klikněte na tlačítko Možnosti a v části Možnosti uložení vyberte verzi aplikace Revit pro soubor RFA.
Poznámka: Pokud není nainstalována odpovídající verze modulu Revit Core Engine (RCE), budete vyzváni k její instalaci. Pokud odsouhlasíte instalaci odpovídající verze modulu RCE, příkaz Exportovat komponenty budov se ukončí a spustí se instalace. Během instalace můžete pokračovat v jiné práci v aplikaci {inventor}. Po dokončení instalace můžete aktivovat příkaz Exportovat komponenty budov (krok 2 výše). Tato funkce byla přidána ve verzi {inventor} 2023.Po dokončení klikněte na tlačítko Uložit.
