Měření vzdálenosti, délky, úhlu, smyčky nebo plochy v modelech nebo výkresech

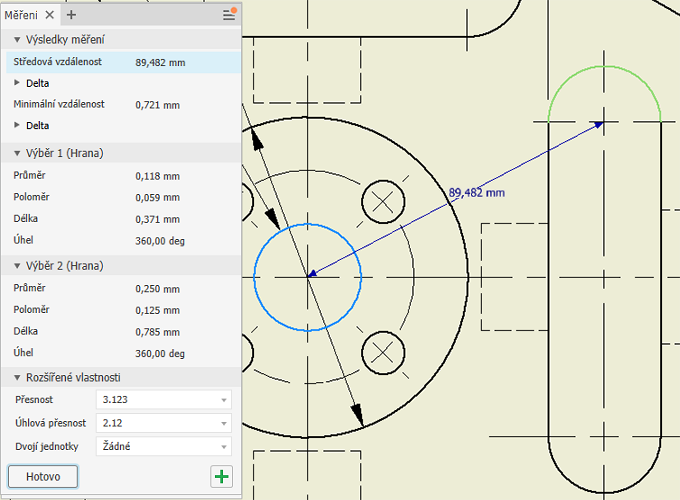

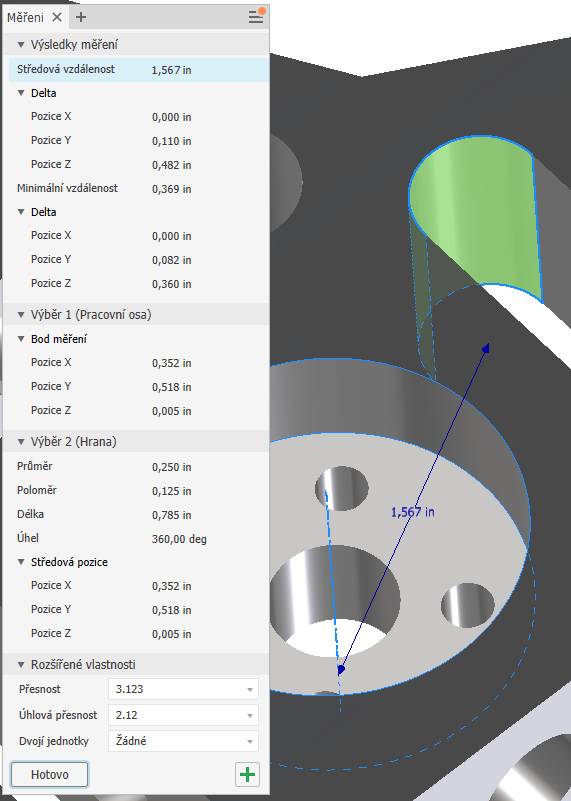

Informace o každém výběru se zobrazí v panelu nástrojů Měření a v grafickém okně. Panel nástrojů Měření zobrazuje všechny možné hodnoty pro vaše výběry a také zobrazuje výsledky z obou výběrů. Když kliknete na hodnotu na panelu nástrojů Měření, zobrazí se v grafickém okně výběr a měření.

Velikost sloupce pole s hodnotou lze změnit. Uděláte to tak, že pozastavíte kurzor nalevo od hodnoty, kliknete a přetažením změníte velikost sloupce.

1. Na pásu karet klikněte na kartu Nástroje panel Měření Měření. Nebo klikněte na tlačítko Odměřit ve směrové nabídce.

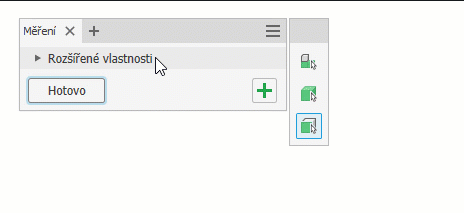

2. Výhradně v sestavách aplikace Inventor můžete v případě potřeby vybrat prioritu výběru: Komponenta, Součást nebo Hrany a Plochy.
3. Klikněte na šipku rozevíracího seznamu Rozšířená nastavení a nastavte duální jednotky a hodnoty přesnosti. Vyberte Uživatelský souřadnicový systém (USS), který se má použít (pokud je k dispozici).
4. V grafickém okně vyberte kliknutím geometrii, kterou chcete odměřit.
   • Délka hrany: Kliknutím vyberte hranu.
   • Průměr válcové plochy nebo kružnice: Vyberte plochu nebo hranu.
   • Poloměr válcové plochy nebo oblouku: Vyberte plochu nebo oblouk.
   • Vzdálenost bodu od počátku: Kliknutím vyberte bod. Zobrazí se poloha bodu vůči všem osám aktivního souřadnicového systému.
   • Vzdálenost mezi body: Kliknutím vyberte první bod a poté kliknutím vyberte druhý bod. Po výběru druhého bodu se zobrazí poloha bodu ve vztahu k počátku a rozdílová poloha relativní k prvnímu bodu.
   • Vzdálenost mezi dvěma libovolnými následujícími geometriemi: čáry/osy, oblouky/kružnice, spline a libovolné typy povrchů, bod náčrtu / nerovinná plocha: Kliknutím vyberte první geometrii a dalším kliknutím vyberte druhou geometrii.
   • Vzdálenost mezi dvěma komponentami v sestavě: Vyberte první komponentu a poté vyberte druhou komponentu. Zobrazí se minimální hodnota vzdálenosti. Minimální vzdálenost mezi dvěma komponenty může být hrana, plocha nebo vrchol.
     Poznámka: Změna priority změní také typ měření minimální vzdálenosti, který můžete provádět, například minimální vzdálenost mezi komponenty nebo součástmi. Priorita příkazu se implicitně změní na Vybrat plochy a hrany. Pokud v sestavě použijete možnost Priorita komponenty, výběr bude platný, pouze pokud vyberete komponenty, nikoli plochy. Jestliže prioritu výběru změníte po provedení prvního výběru, příkaz se nastaví do výchozího stavu.
   • Délka oblouku: Vyberte oblouk.
   • Úhel: Použijte jednu z následujících metod:
     • Vyberte dvě čáry, hrany nebo plochy.
     • Vyberte dva body a poté podržte klávesu Shift a vyberte třetí bod úhlu.
     • Vyberte oblouk nebo kružnici.
     • Vyberte čáru nebo osu a poté vyberte rovinné plochy.
   • Plocha a smyčka: Vyberte souvislou uzavřenou oblast, kterou chcete změřit.
     Poznámka: Chcete-li do seznamu Vybrat jiné zahrnout smyčky náčrtu, vyberte možnost Pokročilá nastavení Detekovat smyčky náčrtu. Výchozí nastavení je Zapnuto.



Chcete-li kopírovat jednu nebo všechny hodnoty, klikněte na hodnotu pravým tlačítkem myši a v místní nabídce vyberte možnost Kopírovat nebo Kopírovat vše.

5. Pokud chcete panel zavřít, klikněte na tlačítko Hotovo. Pokud chcete zahájit novou sekvenci měření, klikněte na tlačítko Restartovat. Novou sekvenci můžete zahájit také kliknutím v prázdné oblasti na kreslicí ploše.
