Formátování textu – reference

Nastavení atributů textu ve výkresu nebo náčrtu

Co je nového: 2021.1, 2022, 2023, 2024, 2025

Přístup

Prostředí modelování:

Pás karet: karta Náčrt panel Vytvoření Text nebo Text s odkazem
Prostředí výkresu:

Pás karet: karta Poznámka panel Text Text nebo Text s odkazem

Klikněte pravým tlačítkem myši na kótu nebo popis díry a klikněte na možnost Text.

Pás karet: karta Poznámka panel Text Text nebo Popis závitu

Po vytvoření popisu závitu uložte soubor. Poté dvakrát klikněte na popis závitu. Otevře se textový editor.

Přednastavený

Vyberte předvolbu v seznamu. Pokud neexistují žádné nebo preferované předvolby, pokračujte v procesu určením požadovaných parametrů textu. Další informace naleznete v části Práce s předvolbami.

Poznámka: Po určení parametrů a kliknutí na tlačítko OK se automaticky vytvoří předvolba s názvem Naposledy použité. Předvolbu můžete dále používat nebo ji uložit pod vlastním názvem.

Styl

Určuje styl textu. Klikněte na šipku a vyberte styl ze seznamu.

Atributy textu a písma

Určuje atributy odstavce vybraného textu.

Odrážky a číslování

Vytvoří seznam s odrážkami nebo číslovaný seznam.

Zarovnání

Určuje umístění textu v textovém poli. Následující obrázek znázorňuje vztah mezi možnostmi zarovnání a body textového pole.

Zarovnání základny

Dostupné, pokud je vybrán jednořádkový text a při vytváření textu náčrtu.

Jednořádkový text

Odstraní všechny konce řádků víceřádkového textu. možnost je dostupná pouze pro text náčrtu.

Řádkování

Nastavuje vzdálenost mezi řádky textu.

Položka Hodnota řádkování určuje hodnotu řádkování, pokud je řádkování nastaveno na hodnotu Přesně nebo Násobky.

Text přizpůsobit

Přizpůsobuje velikost textu, aby odpovídala určenému prostoru, například textovému poli. možnost je dostupná pouze pro text náčrtu.

Protáhnout (%)

Určuje šířku textu. Chcete-li zobrazit text normálně, zadejte hodnotu 100, zmenšit šířku textu na 50 % lze zadáním hodnoty 50.

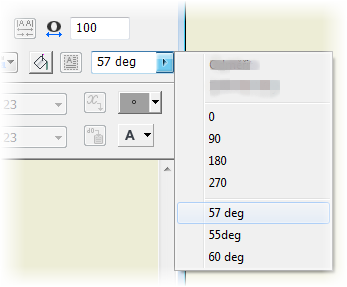

Úhel otočení, otočení

Otočí text kolem bodu vložení. Když je například text zarovnán nahoru vlevo, otočí se text kolem horního levého rohu.

V případě poznámky výkresu vyberte orientaci otáčení kliknutím na šipku nebo zadejte úhel otočení do textového pole. V případě textu náčrtu vyberte možnost otočení ze seznamu, nebo k orientaci textu vytvořte nový systém USS.

Písmo

Určuje písmo textu. Klikněte na šipku a vyberte ze seznamu dostupná písma textu.

Velikost písma

Nastaví výšku textu ve výkresových jednotkách (v palcích nebo milimetrech). Zadejte velikost nebo klikněte na šipku a vyberte velikost ze seznamu.

Tip: Upravením standardních nastavení přizpůsobte seznam předdefinovaných velikostí písma. Otevřete Editor stylů a norem a klikněte na aktuální normu. Pak přidejte nebo odstraňte velikosti písma v seznamu Přednastavené hodnoty na kartě Obecné.

Barva

Určuje barvu textu. Klikněte na příkaz Barva a potom vyberte barvu v dialogu Barva. V dialogu Barva nastavte zaškrtnutím políčka Dle Hladiny barvu definovanou hladinou textu. Zrušíte-li zaškrtnutí políčka, můžete vybrat barvu textu. Příkaz barvy zobrazuje vybranou barvu nebo barvu hladiny.

Styl textu

Nastavuje styl. Kliknutím na možnosti Tučný, Kurzíva, Podtržený nebo Přeškrtnutý nastavte styl textu.

Zlomek

Umožňuje sestavit řetězce k vytvoření diagonálních nebo horizontálních zlomků nebo horních a dolních indexů. Možnost je dostupná, pokud je vybrán řetězec ve správném formátu k sestavení.

Příklady správného formátu sestavení:

1#2 sestavuje diagonální zlomek.
1/2 sestavuje horizontální zlomek.
1^2 sestavuje toleranci (1 lomeno 2).

Tip: K úpravě vlastností textu vyberte sestavený text v poli úpravy, klikněte pravým tlačítkem myši a vyberte Vlastnosti.

Velikost písmen textu

Změní písmena ve vybraném řetězci na velká, malá nebo všechna první velká.

Textové pole

Umožňuje vytváření vazeb a kót textu. možnost je dostupná pouze pro text náčrtu.

Výplň pozadí

Určuje barvu pozadí textového řetězce.

Ohraničení textu / Bez ohraničení textu

Určuje, jestli má být okolo textu nebo textu s odkazem ohraničení. Když je vybrána možnost Ohraničení textu, zalomí se výsledný text v rámci daného ohraničení.

Značka

Vloží značku do textu v bodě vložení. Klikněte na šipku a vyberte značku z palety. Horní tři značky jsou průměr, stupeň a plus – mínus a používají aktivní písmo. Všechny ostatní značky používají písmo AIGDT. Ve výkresu jsou dostupné značka určeny aktivním stylem geometrické tolerance.

V dolní části seznamu značek otevírá příkaz Mapa znaků systému Windows znaky, které nejsou k dispozici jako standardní znaky na klávesnici. V nástroji Mapa znaků klikněte na znak, potom klikněte na tlačítko Vybrat a potom na tlačítko Kopírovat. V podokně Formát textu klikněte pravým tlačítkem a vyberte možnost Vložit.

Vlastnosti modelu, výkresu a uživatelské

Při načítání vlastností modelu závisí zdroj modelu na typu náčrtu:

Náčrt listu nebo načrtnutého pohledu

Model horní úrovně prvního pohledu na listu. Když je první základní pohled na listu odstraněn, stane se zdrojem pro vlastnosti další základní pohled na listu.
Pohled náčrtu

Model horní úrovně pohledu.

Poznámka: Když je stav aktualizace výkresu odložen nebo není odkazovaný dokument modelu vyhodnocen, hodnoty vlastností textu založených na modelu se neaktualizují.

Typ

Určuje typy vlastností a parametrů z výkresu, zdrojového modelu nebo zdrojového souboru uživatelských vlastností (pro externí a uživatelské vlastnosti modelu) zadané na kartě Výkresy v dialogu Nastavení dokumentu.

Poznámka:

V seznamu Parametry – model jsou vypsány pojmenované parametry, které jsou automaticky přidávány do modelu při přidání kót nebo prvků.
V seznamu Parametry – povrchová úprava jsou vypsány parametry povrchové úpravy, které lze zahrnout do textu.
V seznamu Uživatelské parametry jsou vypsány uživatelské parametry přidané do modelu.
Standardní vlastnosti jsou sady vlastností definované ve výkresu nebo v souboru modelu.
Uživatelské vlastnosti vyplní seznam, pokud zdrojový model nebo výkres obsahuje alespoň jednu uživatelskou vlastnost.
Vlastnosti výkresu vyplní seznam parametrem Počet listů.
Vlastnosti listu vyplní seznam vlastnostmi listu.
Chcete-li do popisku výkresového pohledu přidat název stavu modelu, vyberte typ vlastnosti Konfigurace modelu.
Ve výkresech plechů můžete vybrat typ Vlastnosti plechu a přidat do textu hodnotu plochy, šířky nebo délky mezí rozvinu.
V seznamu Vlastnosti kusovníku jsou vypsány vlastnosti kusovníku výkresu, které lze zahrnout do textu.
Výběrem položky Zadání s výzvou získáte přístup k možnosti místní nabídky Upravit text pole, která umožňuje upravit hodnoty položek s výzvou.
Když vyberete typ vlastnosti Fyzikální vlastnosti – model, můžete do textu přidat vlastnosti Hmotnost, Hustota, Objem a Plocha modelu. Pokud je u zobrazené hodnoty fyzické vlastnosti poznámka „není k dispozici“, jsou fyzické vlastnosti modelu zastaralé. Chcete-li model aktualizovat, otevřete soubor modelu a klikněte na kartu Správa panel Aktualizace Aktualizovat hmotnost.
Veškeré hodnoty fyzických vlastností jsou zobrazeny s řetězcem jednotky.

Zdroj

Vypíše dostupné zdroje vlastností a parametrů asociovaných s vybraným typem. Vyberte zdroj vlastností nebo parametrů, které chcete použít.

Položka kusovníku

K dispozici je pouze v případě, že je jako typ vybrána možnost Vlastnosti kusovníku. Zobrazí dostupné položky kusovníku pro vybranou zdrojovou komponentu. Vyberte položku s vlastnostmi, které chcete zahrnout. Pro každou vlastnost lze použít pouze jednu položku kusovníku.

Vlastnost

Určuje vlastnost asociovanou s vybraným typem a zdrojem. Dostupné při vytváření nebo úpravě textu výkresu, včetně vlastností textu v poznámkách, textu odkazu, textu náčrtu, textu značky, rohového razítka a textu rámečku.

Parametr

Určuje parametr (asociovaný s vybraným typem a zdrojem), který má být vložen do textu. Klikněte na šipku a vyberte položku ze seznamu.

Přesnost

Určuje přesnost vlastností čísel zobrazených v textu. Vyberte požadovanou přesnost v seznamu.

Přidat

Vloží do textu v bodu vložení vybranou vlastnost nebo parametr na základě typu, zdroje a vlastnosti nebo parametru.

Přiblížit

Chcete-li přiblížit upravovaný text, umístěte kurzor do pole úprav, podržte klávesu Ctrl a otáčejte kolečkem myši.

Kontrola pravopisu

Když je povolena možnost Kontrola pravopisu, aplikace Inventor během psaní v dialogu Formát textu automaticky kontroluje pravopis.

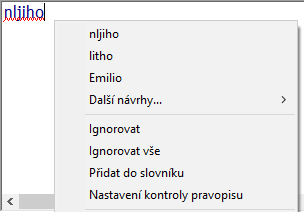

Slova zadaná v dialogu Formát textu se porovnávají se slovy ve výchozím a aktivním uživatelském slovníku. Červená vlnitá čára označuje potenciální pravopisnou chybu. Kliknutím pravým tlačítkem na označené slovo zobrazíte možnosti vyřešení pravopisného problému:

Můžete vybrat alternativní slovo ze seznamu.
Můžete kliknout na tlačítko Ignorovat nebo Ignorovat vše a ponechat slovo nezměněné.
Chcete-li nechat slovo nezměněno a přidat je do slovníku, klikněte na tlačítko Přidat do slovníku.

Tip: Pokud aplikace Inventor podtrhne slovo červenou vlnitou čarou, přestože je napsané tak, jak jste chtěli, můžete jej přidat do aktivního uživatelského slovníku výběrem možnosti „Přidat do slovníku“ v místní nabídce.

Pomocí nastavení na kartě Obecné v dialogu Možnosti aplikace (karta Nástroje panel Možnosti Možnosti aplikace) můžete spravovat kontrolu pravopisu a uživatelské slovníky. Kontrola pravopisu je ve výchozím nastavení zapnutá.
