Mapování vlastností importovaných dat CAD na standardní vlastnosti aplikace Inventor

Popisuje postup snadného mapování vlastností aplikací CATIA, Pro/Engineer, Creo Parametric, NX, STEP, Solid Edge a Solidworks na standardní vlastnosti aplikace Inventor pomocí nástroje Mapování vlastností importovaných dat CAD.

Nástroj Mapování vlastností importovaných dat CAD je rozhraní pro úpravy souborů XML s daty návrhů aplikací CATIA, Pro/Engineer, Creo Parametric, NX, STEP, Solid Edge a Solidworks ve složce Users Veřejné Veřejné dokumenty Autodesk Inventor [verze] Design Data Import Properties.

1. Nástroj Mapování vlastností importovaných dat CAD lze spustit jedním ze dvou způsobů:

   • Klikněte na tlačítko Mapování vlastností v dolní části dialogu Import. Toto tlačítko je aktivní, pouze pokud importujete soubor aplikace CATIA, Pro/Engineer, Creo Parametric, NX, STEP, Solid Edge nebo soubor aplikace Solidworks do souboru sestavy.
   • Klikněte na nabídku Start Programy Autodesk Inventor [verze] Nástroje Mapování vlastností importovaných dat CAD.

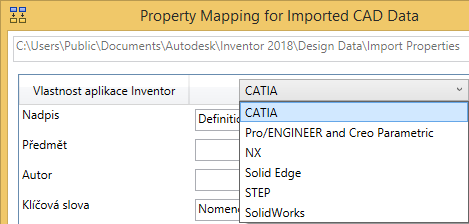

2. V dialogu Mapování vlastností importovaných dat CAD klikněte na rozevírací nabídku a vyberte formát, na který chcete namapovat standardní vlastnosti aplikace Inventor. Když je nástroj pro mapování vlastností spuštěn z dialogu Import, ve výchozím nastavení je vybrán formát importovaného souboru.



3. Podle potřeby přidejte nebo upravte hodnoty v textových polích vlastností. Vícenásobné hodnoty lze zadat jejich oddělením středníkem (;).

4. Kliknutím na tlačítko Uložit uložte změněné hodnoty vlastností do aktualizovaného mapování.
