Kombinování nebo dělení těles a ploch

Co je nového: 2025.2, 2026.2

Kombinování objemových těles

1. Klikněte na kartu 3D model panel Upravit Kombinovat .

2. Selektor Základní těleso je ve výchozím nastavení aktivní. V grafickém okně vyberte základní objemové těleso. Pokud mají vybraná tělesa různé vzhledy, použije se pro výsledek úlohy kombinování vzhled základního tělesa.

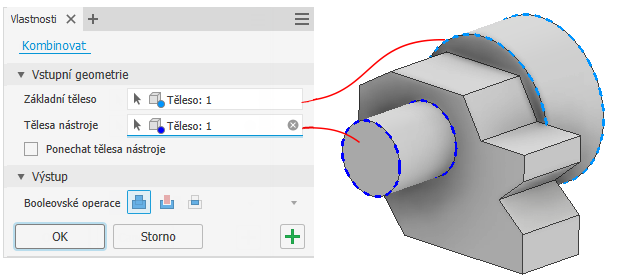

   Poznámka: Jakmile bude výběr dostatečný, zobrazí se barevná tečka. Tečka odpovídá zvýraznění výběru v grafickém zobrazení.



3. Selektor Tělesa nástroje se aktivuje automaticky – vyberte jedno nebo více objemových těles, která chcete zkombinovat se základním. Počet těles nástrojů se zobrazuje v selektoru. Pokud chcete rychleji vybrat více těles, použijte výběr oknem.

4. Volitelně vyberte možnost Ponechat těleso nástroje.

   Možnost Ponechat těleso nástroje zachová těleso nástroje použité v operaci jako nezávislé těleso. Jeho viditelnost bude po provedené úkonu vypnutá. Pokud toto políčko není zaškrtnuto, těleso nástroje je již použito a k dalším operacím ho nelze použít.

   Tip: Zapnutím přepínače Viditelnost nastavíte tělesa nástroje jako viditelná pro příští výběr.
   Poznámka: Odstraněním příkazu Kombinovat se použité těleso nástroje obnoví. Viditelnost ponechaného tělesa nástroje je ve výchozím nastavení vypnutá.

5. Vyberte výstupní operaci kombinace:

   • Sjednocení Spojí objem základu a vybraných těles nástroje dohromady.
   • Rozdíl Odečte objem vybraných těles nástroje od základního tělesa.
   • Průnik Upraví základní těleso podle sdíleného objemu základního tělesa vybraných těles nástroje.

6. Kliknutím na tlačítko OK nebo Použít pokračujte v používání příkazu Kombinovat.

Rozdělení plochy objemového tělesa nebo povrchového tělesa

1. Klikněte na kartu 3D model panel Upravit Rozdělit .

2. Na panelu vlastností Rozdělit je aktivní selektor Nástroj. Vyberte 2D náčrt, 3D náčrt, pracovní rovinu nebo povrch, který se použije k rozdělení plochy.

   Poznámka: 3D náčrty musí ležet na dělených plochách a zcela je protínat.
   Poznámka: Chcete-li náčrt po kliknutí na tlačítko Použít ponechat viditelný, zkontrolujte nabídku Pokročilá nastavení a ujistěte se, že je zaškrtnuto políčko Zachovat náčrt viditelný při (+).

3. Selektor Plochy je aktivní – proveďte jeden z následujících úkonů:

   • V grafickém okně vyberte jednu nebo více ploch součásti nebo povrchového tělesa k rozdělení. Klikněte na možnost Všechny plochy a v grafickém okně vyberte součást nebo povrchové těleso, jehož všechny plochy chcete rozdělit.

4. Klikněte na tlačítko OK.

   Tip: Chcete-li po rozdělení ploch součásti použít zešikmení, použijte příkaz Zešikmení plochy.

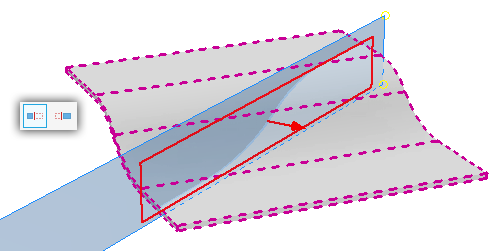

Odebrání jedné strany objemového tělesa

1. Klikněte na kartu 3D model panel Upravit Rozdělit .
2. Kliknutím na tlačítko na panelu vlastností Rozdělit aktivujte selektor tělesa.
3. Pomocí selektoru Nástroj klikněte na pracovní rovinu, 2D náčrt nebo povrchové těleso, které chcete použít k oříznutí tělesa.
4. V poli Chování vyberte možnost Zachovat stranu. Šipka náhledu směřuje ke straně, která bude odebrána.
   • – zachovat výchozí stranu
   • – zachovat obrácenou stranu
5. Klikněte na tlačítko OK.

Rozdělení jednoho objemového tělesa na dvě objemová tělesa

1. Klikněte na kartu 3D model panel Upravit Rozdělit .

2. Kliknutím na tlačítko na panelu vlastností Rozdělit zapněte výběr tělesa.

3. Pomocí selektoru Nástroj klikněte na pracovní rovinu, 2D náčrt nebo povrchové těleso, které chcete použít k rozdělení tělesa.

4. Jestliže je v souboru součásti pouze jedno objemové těleso, automaticky bude vybráno. Nachází-li se v něm několik objemových těles, vyberte to, které chcete rozdělit.

5. V části Chování vyberte možnost zachovat obě strany.

6. Klikněte na tlačítko OK.

   Poznámka: Objemová tělesa můžete exportovat v souboru součásti s více tělesy jako jednotlivé soubory součástí pomocí příkazu Vytvořit součást nebo Vytvořit komponenty. Soubory vytvořené pomocí těchto příkazů jsou asociativní s nadřazeným souborem součásti.

Vytvoření dvou součástí z rozdělené součásti

Soubory vytvořené tímto pracovním postupem nejsou asociativní ani navzájem ani s nadřazeným souborem součásti. Pokud je vyžadována asociativita, použijte metodu Rozdělit těleso v součásti s více tělesy.

1. Načrtněte dělicí čáru na plochu součásti.
2. Kliknutím na nabídku Soubor Uložit jako Uložit kopii jako uložte součást s neporušenou čárou přerušení i oběma polovinami.
3. Pomocí příkazu Rozdělit a správně nastaveného chování rozdělte součást a odeberte jednu její stranu.
4. Pomocí možnosti Uložit kopii jako uložte první stranu součásti.
5. Otevřete původní soubor a poté pomocí příkazu Rozdělit a obrácené metody chování odeberte druhou stranu součásti.
6. Pomocí možnosti Uložit kopii jako uložte druhou stranu součásti.

Obě poloviny součásti jsou nyní uloženy v samostatných jedinečných souborech.
