Použití koncových záslepek

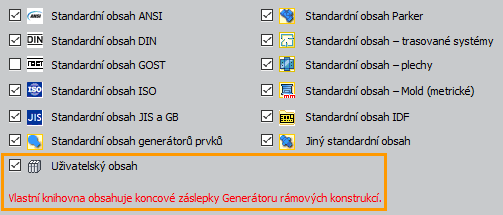

1. Nainstalujte uživatelskou knihovnu aplikace Inventor.



2. Po instalaci ji vyberte k použití v aktivním projektu pomocí dialogu Konfigurovat knihovny: Název projektu.



Instalace a přidání uživatelské knihovny aplikace Inventor do aktivního projektu

Další podrobnosti naleznete v článku podpory.

1. Nakonec nastavte pro koncovou záslepku výchozí názvy souborů a poté otevřete soubor sestavy, který obsahuje členy rámové konstrukce.

Vytváření a umístění koncových záslepek

1. Na pásu karet klikněte na kartu Návrh panel Rámová konstrukce Vložit koncovou záslepku.

2. Volitelně:

   • Rozbalte nabídku Pokročilá nastavení v pravém horním rohu panelu. Všimněte si zaškrtnutých výchozích nastavení a v případě potřeby je změňte.
   • Výběrem uložené předvolby nakonfigurujte koncové záslepky.

3. Vyberte plochy členů, které získají koncové záslepky.

4. Po výběru ploch členů nastavte pomocí ovládacích prvků zobrazení přiblížení a orientaci pohledu.

   • Provede přiblížení a nastaví pohled kolmo k manipulátoru rámové konstrukce.
   • Provede přiblížení na manipulátor rámové konstrukce.
   • Vrátí zobrazení do počátečního pohledu.

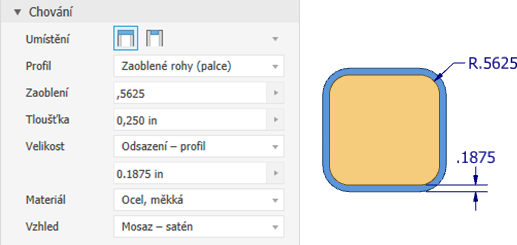

5. Nastavte možnosti chování:



   • Určete pozici umístění.



   • Určete profil:

     • Zaoblené rohy
     • Zkosené rohy
     • Ostré rohy

   • Nastavte tloušťku desky.

   • Nastavte typ odsazení a vzdálenost nebo poměr.

   • Volitelně nastavte následující vlastnosti součásti:

     • Materiál
     • Vzhled

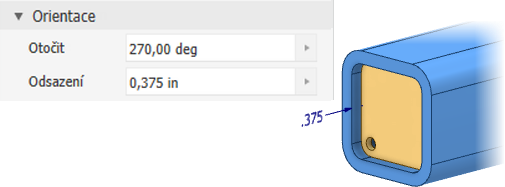

6. Určete orientaci.

   • Nastavte hodnotu otočení. Slouží například k vyhledání prvku koncové záslepky, jako je třeba odvodňovací díra, ve správném umístění.
   • Nastavte hodnotu odsazení. Určuje vzdálenost mezi vybranou plochou a koncovou záslepkou.



7. Kliknutím na tlačítko Použít vložíte koncové záslepky podle aktuálních nastavení. Kliknutím na tlačítko OK vložíte záslepky a dokončíte operaci.

8. V dialogu Pojmenování členů rámové konstrukce nastavte zobrazovaný název souboru, název a umístění souboru a klikněte na tlačítko OK.

Úprava a opakované použití koncových záslepek

Úprava koncové záslepky:

1. Vyhledejte prvek v prohlížeči a jeho rozbalením zobrazte příslušné instance.
2. Klikněte na člen pravým tlačítkem a vyberte možnost Upravit generátorem rámových konstrukcí.
3. Pomocí výběrů na panelu vlastností proveďte požadované úpravy.
4. Stiskem tlačítka OK potvrďte změny.

Opakované použití koncové záslepky:

1. Vyhledejte prvek v prohlížeči a jeho rozbalením zobrazte příslušné instance.
2. Klikněte na člen pravým tlačítkem a vyberte možnost Upravit generátorem rámových konstrukcí.
3. V zobrazení vyberte plochy členů rámové konstrukce. Obdržíte nové instance koncových záslepek.
4. Kliknutím na tlačítko OK vytvořte nové instance.
