Přidání značky geometrické tolerance

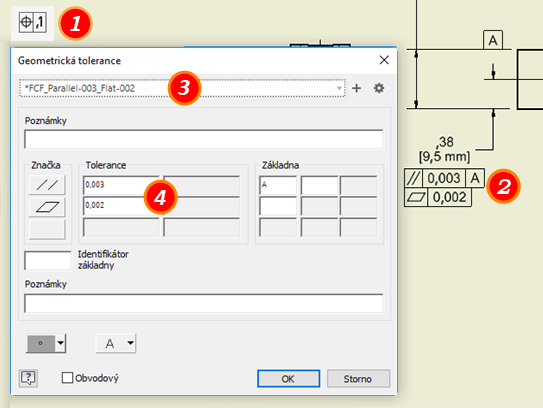

Na pásu karet klikněte na kartu Poznámka panel Značky Geometrická tolerance.

Chcete-li umístit značku, proveďte jeden z následujících úkonů:

• Chcete-li vytvořit značku asociovanou s hranou součásti, pozastavte kurzor nad hranou a dvojitým kliknutím přidejte značku.

• Chcete-li vytvořit značku bez odkazové čáry, dvakrát klikněte na místo, kde se má značka umístit.

• Chcete-li vytvořit značku asociovanou s geometrií bez odkazové čáry, dvakrát klikněte na zvýrazněnou hranu nebo bod. Značka je připojena k hraně nebo bodu.

• Chcete-li vytvořit značku s odkazovou čárou, klikněte na místo, kde se má začátek odkazové čáry umístit. Pokud kliknete na zvýrazněnou hranu nebo bod, odkazová čára se připojí k hraně nebo bodu. Přesuňte kurzor a klikněte pro přidání vrcholu odkazové čáře. Až bude indikátor značky v požadované poloze, klikněte pravým tlačítkem a vyberte možnost Pokračovat.

  Tip: Chcete-li upravit pozici rámové konstrukce, pozastavte kurzor nad zelenou tečkou značky a kliknutím a přetažením ji přemístěte. Když bude vzdálenost malá, značka se překlopí na druhou stranu hrany. Když bude vzdálenost větší, rámová konstrukce se vytáhne od hrany a přidá se odkaz.
  Tip: Chcete-li značku geometrické tolerance otočit, klikněte na ni pravým tlačítkem a klikněte na tlačítko Otočit o 90 CW nebo PSHR.

(Volitelné) Vyberte předvolbu značky a podle potřeby ji upravte. Pokud žádná předvolba neexistuje, pokračujte podle následujícího postupu. V kroku 5 můžete předvolbu uložit.

V dialogu Geometrická tolerance nastavte atributy a hodnoty značky a klikněte na tlačítko OK.

(Volitelné) Pokud hodnoty značky používáte často, uložte je jako pojmenovanou předvolbu. Chcete-li hodnoty uložit jako předvolbu, klikněte v poli předvolby na položku a potvrďte výchozí název nebo zadejte nový podle vlastní názvové konvence.

Pokračujte v umísťování tolerancí. Až ukončíte umísťování značek, klikněte pravým tlačítkem myši a výběrem položky Hotovo z nabídky ukončete operaci.
