Práce s výkresovými pohledy

Úpravy pohledů, úpravy jejich vzhledu a vytváření výkresových pohledů náčrtů a plechových součástí

Co je nového: 2022, 2024.2

Úpravy výkresových pohledů

Ve výkresovém pohledu můžete změnit popisku, měřítko, styl zobrazení a další vlastnosti. V případě potřeby je možné vybrat jinou reprezentaci pohledu.

Poznámka: Pokud je vybrána možnost Měřítko ze základního nebo Styl ze základního, nelze v podřazeném pohledu měřítko ani styl zobrazení změnit.

Výkresový pohled můžete odstranit nebo zkopírovat a vložit do jiného listu. Pokud odstraníte pohled, který má závislý promítnutý pohled, řez, detail nebo pomocný pohled, automaticky se odstraní.

  1. V grafickém okně nebo prohlížeči vyberte pohled.

  2. Kliknutím pravým tlačítkem myši zobrazte místní nabídku a vyberte položku Upravit pohled.

  3. V dialogu Výkresový pohled na kartě Komponenty změňte možnosti související se zdrojovým modelem nebo libovolnou z následujících dodatečných možností:

    • Změňte reprezentace modelu.
    • Změňte styl pohledu zobrazení.
    • Upravte popisek pohledu.
    • Vypněte nebo zapněte viditelnost popisku pohledu.
    • Klikněte na položku Upravit popisek pohledu a upravte popisek pohledu v dialogu Formát textu.
    • Vyberte nebo zadejte měřítko pohledu.

  4. Pokud upravujete výkresový pohled sestavy, můžete provést jednu z následujících akcí:

    • Chcete-li změnit reprezentaci zobrazení návrhu, klikněte na šipku a vyberte reprezentaci zobrazení návrhu v seznamu. Chcete-li v modelu asociovat výkresový pohled s reprezentací zobrazení návrhu, zaškrtněte políčko Asociativní.

    • V případě potřeby vyberte jinou reprezentaci zobrazení návrhu.

    • V případě rodiny iSestavy vyberte člen, který bude v pohledu zastupovat.

    • Výběrem stavu modelu zobrazíte pouze nevypnuté komponenty, které jsou součástí rozpisky.

      Asociativní reprezentace zobrazení návrhu

      Průhlednost komponent je uložena v reprezentaci zobrazení. Výkresový pohled, které je asociován s takovou reprezentací zobrazení návrhu, použije nastavení průhlednosti komponent z reprezentace zobrazení. Pokud váš pracovní postup používá asociované pohledy, reprezentace zobrazení budou upřednostňovaným způsobem správy zobrazení výskytů výkresových pohledů.

      Průhlednost komponent lze v případě neasociativních výkresových pohledů přiřadit na úrovni pohledu nebo pomocí možnosti úrovně komponenty „Starší průhlednost“. Nastavení komponenty výkresu přepíše vzhled komponenty modelu. To platí pouze pro neasociativní výkresové pohledy.

  5. Na kartě Stav modelu změňte stav svařence, možnosti reference nebo možnosti výpočtu skryté čáry. (Dostupné možnosti závisí na typu souboru použitého k vytvoření pohledu.)

  6. Na kartě Možnosti zobrazení změňte atributy charakteristik zobrazení.

  7. K úpravě vlastností pohledu při upravování základního pohledu použijte nástroje přímé úpravy v grafickém okně. Můžete měnit orientaci, měřítko či umístění pohledu nebo přidávat či odebírat promítnuté pohledy.

  8. Kliknutím na tlačítko OK zavřete dialog Výkresový pohled.

Přizpůsobení orientace výkresového pohledu

Orientaci nového nebo existujícího výkresového pohledu lze upravit.

Orientace výkresového pohledu je obvykle odvozena od orientace modelu. Když vytvoříte základní pohled, můžete pomocí nástroje ViewCube změnit orientaci modelu. K vytvoření specifické uživatelské orientace slouží prostředí uživatelského pohledu.

  1. Proveďte libovolný z následujících kroků:

    • Chcete-li vytvořit pohled, klikněte na kartu Umístit pohledy panel Vytvořit Základní na pásu karet.

      Poté v dialogu Výkresový pohled vyberte soubor modelu.

    • Chcete-li změnit orientaci existujícího pohledu, dvakrát klikněte na pohled.

  2. Klikněte pravým tlačítkem na nástroj ViewCube a poté kliknutím na možnost Uživatelská orientace pohledu přejděte do prostředí uživatelského pohledu.

  3. Nastavte orientaci pohledu na kartě Uživatelský pohled. Například:

    • Klikněte na panel Navigace, Otočit o úhel () a poté pomocí možností v dialogu Přírůstkové natočení pohledu nastavte orientaci modelu.
    • Kliknutím na panel Navigace, Zobrazit plochu () lze otočit plochu modelu do roviny promítání.
    • Kliknutím na panel Vzhled, Perspektiva () lze model otočit do perspektivní polohy.

  4. Kliknutím na kartu Uživatelský pohled panel Konec Ukončit uživatelský pohled potvrďte orientaci pohledu a zavřete okno Uživatelský pohled.

Řízení dědičnosti řezu v podřazených pohledech

Isometrické promítnuté pohledy vytvořené pro pohledy řezů implicitně dědí i řez. Ortografické promítnuté a pomocné pohledy podporují dědičnost řezu, ale implicitně je tato funkce vypnuta.

Izometrické promítnuté pohledy vytvořené pro pohledy s částečným řezem dědí ve výchozím nastavení částečný řez. Ortografické promítnuté a pomocné pohledy nepodporují dědičnost operací částečného řezu.

V případě ortografického promítnutí dědí podřazené pohledy ve výchozím nastavení přerušení, pokud je směr promítnutí rovnoběžný s čarami přerušení.

  1. V grafickém okně nebo prohlížeči vyberte podřazený pohled.

  2. Klikněte pravým tlačítkem a vyberte Upravit pohled.

  3. V dialogu Výkresový pohled otevřete kartu Možnosti zobrazení a v části Dědičnost řezu zaškrtněte příslušné možnosti. Vybrané řezy budou zděděny z nadřazeného pohledu.

Vypnutí a zrušení vypnutí výkresového pohledu

Možnost Vypnout určuje, zda se výkresový pohled zobrazuje, či nikoliv. Poskytuje vyšší úroveň řízení viditelnosti, což doplňuje řízení viditelnosti komponent, poznámek, hran modelu a viditelnosti hladin.

Vypnutí několika výkresových pohledů také zvýší výkon výkresů vytvořených pro velké sestavy.

Atribut Vypnout ovlivňuje veškerou geometrii vytvořenou v modelu (viditelné a skryté hrany, hrany závitů, trajektorie pohybu) a poznámky připojené k vybranému pohledu (náčrt, kóty, značky, osy pohledu). U podložení a částečných řezů možnost vypnutí viditelnosti není k dispozici.

Přesunutí nebo kopírování pohledů do jiných listů

Pokud závislý pohled umístíte do jiného listu než jeho nadřazený pohled, vedle nadřazeného pohledu se zobrazí čára projekce. V prohlížeči je závislý pohled uveden v seznamu pod svým nadřazeným pohledem pomocí ikony zástupce.

V prohlížeči zkontrolujte, zda byla kopie na nový list skutečně umístěna. Pokud není na listě viditelná, může být „schována“ za jiným pohledem. Klikněte na pohledy a přetahujte je tak, abyste nový pohled zviditelnili.

Vytvoření výkresového pohledu náčrtu

Do pohledů výkresu můžete zahrnout použité i nepoužité 2D a 3D náčrty, i když v souboru součásti není žádné objemové těleso. Kromě referenčních součástí se v prohlížeči výkresu vytvoří uzel náčrtu s výchozím názvem náčrtu.

2D náčrty jsou viditelné jen v základních pohledech a musejí být rovnoběžné s pohledem.

Aspekty používání 3D náčrtů ve výkresových pohledech:

Ve výkresových pohledech součástí, které obsahují objemová tělesa i náčrty, se náčrty implicitně nezobrazují. Pokud soubor součásti neobsahuje žádná objemová tělesa, jsou náčrty ve výkresovém pohledu automaticky viditelné.

Náčrty nejsou automaticky viditelné pro pohledy sestav. Klikněte pravým tlačítkem na model v prohlížeči a vyberte možnost Získat náčrty modelu. Náčrty, které nebyly zpracovány prvky sestavy nelze zobrazit v pohledu výkresu.

Jestliže vytvoříte náčrt na výkrese, není možné vytvořit z tohoto náčrtu další pohledy.

  1. Na pásu karet klikněte na kartu Umístění pohledů panel Vytvořit Základní a poté otevřete soubor, který obsahuje pouze náčrty nebo kombinaci náčrtů a objemových těles.

  2. Kliknutím v grafickém okně umístěte pohled.

  3. Chcete-li do pohledu přidat náčrt, klikněte v prohlížeči pravým tlačítkem na uzel náčrtu a vyberte položku Zahrnout (volitelné). Ikona prohlížeče změní barvu, což znamená, že náčrt je viditelný.

  4. Chcete-li změnit viditelnost náčrtu v pohledu, klikněte v prohlížeči pravým tlačítkem na ikonu náčrtu a zapněte nebo vypněte možnost Zahrnout (volitelné).

  5. Podle potřeby pokračujte v přidávání pohledů.

Aktualizace výkresových pohledů a listů

Pokud byly ve výkresu provedeny významné změny, bude výchozí možností Globální aktualizace.

Pokud nechcete, aby se aktualizace výkresových pohledů prováděla automaticky, můžete výkresy při práci aktualizovat ručně. Když je soubor zcela aktuální, příkaz Aktualizovat se zobrazí šedě.

  1. Na panelu nástrojů Rychlý přístup klikněte na šipku vedle položky Aktualizovat.

  2. Vyberte vhodnou možnost:

    • Chcete-li obnovit pouze aktivní list, klikněte na položku Aktualizovat ().
    • Chcete-li aktualizovat všechny listy s provedenými změnami, klikněte na položku Aktualizovat všechny listy ().
    • Chcete-li aktualizovat konkrétní list, vyberte list v prohlížeči a klikněte na položku Aktualizovat.

Úprava umístění pohledu v listu

Umístění jednoho či více pohledů v okně výběru lze změnit přetažením.

Pokud zahájíte výběr pohledů oknem v pravém horním rohu a přetáhnete myší diagonálně zprava doleva, přidáte všechny pohledy, kterých se okno výběru dotkne. Přetažením diagonálně zleva doprava přidáte pouze pohledy, které jsou zcela uzavřeny v okně.

Můžete také zachovat relativní umístění popisu pohledu jeho omezením na hranice pohledu.

  1. Pokud měníte umístění několika pohledů, vyberte je přetažením.

  2. Klikněte a přetáhněte červený rámeček jednoho pohledu nebo okna výběru.

  3. Chcete-li zachovat relativní umístění popisu pohledu, vyberte možnost Omezení zobrazení okrajů na kartě Zobrazit předvolby panelu Norma v Editoru stylů a norem.

Pokud je popisek pohledu přesunut nebo nesprávně zarovnán, můžete jej vzhledem k pohledu přemístit. Klikněte pravým tlačítkem na pohled a vyberte možnost Obnovit popisek pohledu.

Předefinování rovin XY na roviny XZ

Orientace pohledu (Přední, Horní, Pravá, Levá atd.) použitá v souboru IDW aplikace Autodesk Inventor View a 3D souboru DWF je definována následujícími mapováními.

Toto je výchozí izometrický pohled v šabloně s imperiálními jednotkami:

Toto je výchozí izometrický pohled v šabloně s metrickými jednotkami:

Mapování je trvalé a nelze změnit.

Tabulky odkazují na při umístění výkresového pohledu na původní rovinu součásti. Například XY (+Z) znamená, že se díváte na rovinu XY z roviny +Z.

Předefinování izometrického pohledu v souboru IPT nebo IAM (v aplikaci Inventor) neovlivní mapování.

Původní složka v souboru IPT (a IAM v aplikaci Autodesk Inventor)Orientace pohledu v souboru IDW, 3D souboru DWF a aplikaci Autodesk Inventor View

XY (+Z)

1 = Přední

XY (-Z)

2 = Zadní

XZ (+Y)

3 = Horní

XZ (-Y)

4 = Dolní

YZ (+X)

5 = Pravý

YZ (-X)

6 = Levý

  1. Pokud nástroj ViewCube není zobrazen, klikněte na kartu Pohled panel Okna Uživatelské rozhraní a vyberte položku ViewCube.

  2. Pomocí nástroje ViewCube změňte orientaci pohledu.

  3. Klikněte pravým tlačítkem na nástroj ViewCube a vyberte položku Nastavit aktuální pohled jako výchozí.

Správa osvětlení a odlesků stínovaného výkresového pohledu

Existují tři způsoby správy osvětlení a odlesků stínovaného výkresového pohledu: použití osvětlení IBL modelu, použití osvětlení mimo IBL nebo použití prostředí odlesků specifického pro výkres.

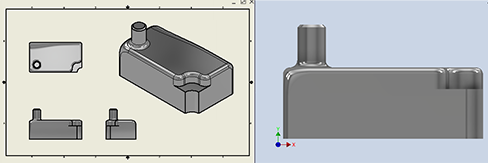

Použití osvětlení IBL modelu

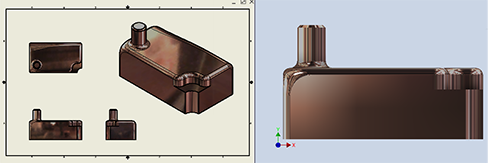

Použití osvětlení modelu mimo IBL

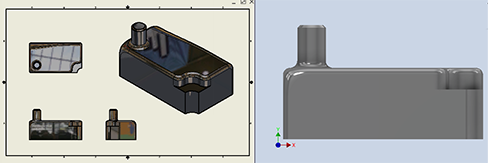

Prostředí odlesků specifické pro výkres
