Řemen |
Specifikuje typ ozubeného řemenu, který vyberete z knihovny. K zobrazení knihovny klikněte na šipku vedle editačního pole Řemen. Knihovna se skládá ze souborů uložených ve složce ...Design Data\Design Accelerator\Tables\S-Belts\. Po kliknutí na typ ozubeného řemenu se daný typ vloží do pole. Šířku vybraného řetězu lze zadat ručně nebo určit podle provedené analýzy. |
Dostupné velikosti každého řemenu jsou popsány vlastním souborem XML. Protože stejné typy a velikosti řemenů od různých výrobců mohou mít různé kapacity, uživatel může upravit maximální povolené napětí řemenu na stránce výpočtu dialogu. Výsledný přenášený výkon řemenu souvisí s aktuálním rozvržením převodu a maximálním povoleným napětím řemenu. Vytvořením souboru XML pro řemen můžete nadefinovat vlastní řemeny od konkrétního dodavatele. |
Střední rovina řemenu | Určí hlavní rovinu řemenu. Můžete vybrat rovinnou plochu nebo pracovní rovinu. K nastavení základního bodu vybrané středové roviny použijte možnost Odsazení středové roviny. Pomocí aktivní ikony souřadnicového systému můžete také upravit směr osy X nebo Y a počátek souřadnicového systému. |
Šířka řemenu | Dostupné šířky řemenů se zakládají na vybraném řemenu. Vyberte šířku řemenu ručně, nebo nechte generátor navrhnout minimální šířku řemenu na základě provedené analýzy. Generátor automaticky upravuje šířku každé standardní řemenice na seznamu řemenic. Je-li řemenice označena zeleně jako řemenice uživatelské velikosti, potom je nutné modifikovat ručně všechny vlastnosti řemenice jako například šířku řemenice. |
Počet zubů | K výběru počtu zubů použijte tento seznam. Podle vašeho výběru určí generátor délku řemenu (společně s posuvnou řemenicí), i když je délka řemenu právě uzamčena ( možnost zapnutí nebo vypnutí délky řemenů je v oblasti Další možnosti). Přepínač Uzamknout délku řemenů uzamyká délku řemenu při aktualizaci sestavy a přetažení řemenic v okně aplikace Autodesk Inventor. Tak lze předejít nečekané změně délky řemenu, přičemž je stále možné vybrat vhodnou délku řemenu. |
Řemenice |
Přidá libovolný počet řemenic. Každá řemenice je v seznamu zastoupena jedním řádkem ovládacích prvků. Řemenice v seznamu přeskupíte přetažením řádků. |
Řemenice použitá pro řemenový převod se musí shodovat s vybraným řemenem. Zásadní vlastností je obvodová rozteč. Pokud řemen změníte a některé z existujících řemenic nesplní vestavěná kritéria, budou takové řemenice označeny červeně a budete vyzváni ke změně typu řemenice. |
Minimální počet ozubených řemenic pro generátor jsou dvě řemenice. První řemenice je vždy hnací a musí to být ozubená řemenice. Nesmí to být plochá řemenice. Ploché řemenice jsou považovány za mezikola a nemohou přenášet žádné zatížení. Podíl výkonu všech plochých řemenic je vždy 0.0. V převodu musí být alespoň dvě ozubené řemenice. Alespoň jedna řemenice musí být posuvná nebo posuvná s řízenou polohou. |
K provedení akce na řemenici jsou k dispozici tři možnosti: |
|
| Komponenta: Vloží řemenici jako komponentu. Pomocí této možnosti vytvoříte nový dokument součásti řemenice. Aplikace používá soubory s předdefinovanými šablonami pro řemenice a řemeny. Do dokumentů řemenic můžete přidávat další prvky. Název souboru lze vybrat v dialogu Vlastnosti. |
|
| Existující: V rámci dané sestavy vybere existující řemenici. Tuto možnost použijte, pokud již řemenice, která má patřit do převodu, v sestavě existuje. Výběr se liší podle toho, zda je vybrána plochá nebo ozubená řemenice. Když je vybrána existující ozubená řemenice, je vyžadován výběr kruhového pole součásti. Pole se použije k určení počtu zubů a je považováno za vstupní parametr, který je přebrán z existující řemenice. Osa pole definuje pozici řemenice. Pokud je vybrána existující plochá řemenice, je vyžadována válcová plocha, která definuje průměr ploché řemenice a osu řemenice. |
|
| Virtuální: Nevloží řemenici do sestavy. Tato možnost je podobná možnosti Komponent, ale v sestavě se nevytvoří žádná komponenta. Tuto možnost použijte, pokud není jasné, která komponenta řemenice se v sestavě použije. V sestavě se nevytvoří žádné informace rozpisky. |
Typy umístění řemenice |
Každá řemenice má vlastní typ umístění. |
| | Pevná poloha dle zvolené geometrie: Jako geometrická podmínka středu řemenice je vyžadován výběr Pracovního bodu, Pracovní osy, Válcové plochy nebo Bodu náčrtu. Souřadnice nelze určit přesnými čísly. Pozice je řízena automaticky projekcí středového bodu do hlavní roviny řemenice. |
| | Pevná poloha dle souřadnic: Řemenici můžete v rámci střední roviny řemenu přetáhnout a umístit. Pozici můžete také zadat zadáním přesných hodnot pro souřadnice X a Y. Tyto souřadnice jsou relativní k souřadnicovému systému řemenu. Dialog souřadnic X a Y řemenice zobrazíte dvojitým kliknutím na středový úchyt řemenice. |
| | Volná pohyblivá poloha: Přesný střed řemenice se upraví tak, aby byla splněna podmínka délky řemenu. Střed řemenice je určen konkrétním bodem a konkrétním vektorem. Ke konkrétnímu bodu je vybrána nejbližší délka řemenu. Přesný střed řemenice se potom přesune podél konkrétního vektoru, dokud nebude splněna podmínka délky řemenu. Směr konkrétního vektoru je určen automaticky aplikací a nelze jej změnit. Souřadnice nelze zadat přesnými hodnotami nebo výrazy. |
| | Řízená pohyblivá poloha: Podobá se volné pohyblivé poloze umístění. Směr konkrétního vektoru je ale řízen vybranou geometrií. Vyberte Pracovní osu, Pracovní rovinu nebo Rovinnou plochu, která musí být kolmá k rovině řetězu. Můžete upravit konkrétní bod jen přetažením. Generátor automaticky vyberte nejbližší délku řemenu a vypočítá přesnou pozici středu řemenice, aby byla splněna podmínka délky řemenu. Souřadnice nelze zadat přesnými hodnotami nebo výrazy. |
|

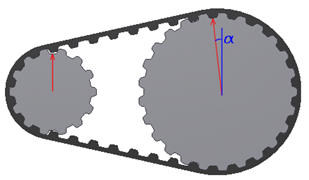

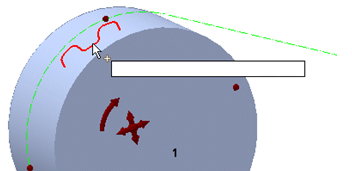

| Pohyblivá poloha určovaná rotací: Polohu ozubeného kola určuje Generátor synchronních řemenů s ohledem na střed otáčení a poloměr daného ramene. K přemístění ozubeného kola nebo řemenice na požadované místo použijte šikmý úchyt. Generátor automaticky nabídne správné otočení na základě délky řemenu nebo řetězu. Střed otočení je definován vybranou referenční geometrií. |
Každou z řemenic lze upravit: |
|
| Vlastnosti řemenice: Zobrazí dialog Vlastnosti řemenice, ve kterém můžete změnit parametry řemenice (průměr, hloubku, poloměry zaoblení, poměr výkonu atd.). |
| | Přetažením úchytů v grafickém okně můžete změnit vlastnosti řemenic, například pozici a velikost řemenic. Změna pozice středu řemenice je popsána výše. Ve výchozím nastavení lze velikost řemenice změnit jen v rámci standardních (doporučených) hodnot. K nastavení nestandardní velikosti řemenice použijte klávesu Shift + přetažení úchytu pro velikost řemenice. K plynulému přetažení libovolné řemenice bez nečekané změny použijte klávesu Ctrl + tažení úchytu začátku řemenice. Po uvolnění klávesy Ctrl nebo tlačítka myši se trajektorie aktualizuje. |
|
| Odstranit: Odstraní řemenici. |
|
| Vyhledat typ řemenice: Zobrazí dialog, ve kterém můžete vybrat z filtrovaných řemenic. |
