Vytvoření rodiny iSestavy trubek a potrubí

Pokud je nutné, aby byla sestava primárních vedení konfigurována v rodině iSestav, je možné použít příkaz Přizpůsobit a vytvořit v konfigurační tabulce sadu zaměnitelných trubek a potrubí. Pokud nepoužijete příkaz Přizpůsobit, sestava primárních vedení se bude chovat jako normální komponenta aplikace Inventor, nebude konfigurovatelná a bude sdílena v celé rodině iSestav. V tomto případě může být sestava primárních vedení adaptivní jenom v jednom členu iSestavy, jinak zůstane neadaptivní v celé rodině iSestav trubek a potrubí.

V každé konfiguraci nastavte příslušnou sestavu adaptivních primárních vedení tak, aby se mohla změnit na konfiguraci, která splňuje vaše konstrukční potřeby.

Následující příklad ukazuje, jak vytvořit rodinu iSestav trubek a potrubí založenou na souboru sestavy trubek a potrubí. Při procvičování bude vhodné zkopírovat sestavu trubek a potrubí a pojmenovat ji tak, aby bylo jasné, že pracujete na cvičném souboru.

1. Otevřete svou cvičnou sestavu. V tomto příkladu použijeme sestavu s názvem AirSystemAssy.iam.

2. Vytvořte sestavu primárních vedení, která obsahuje příslušné trasy a vedení. K vytvoření dvou oblastí automatického trasování můžete použít například předdefinovaný styl ASTM A53/A53M-ASME B16.11 – ocelové potrubí svařované.

3. Aktivujte horní sestavu.

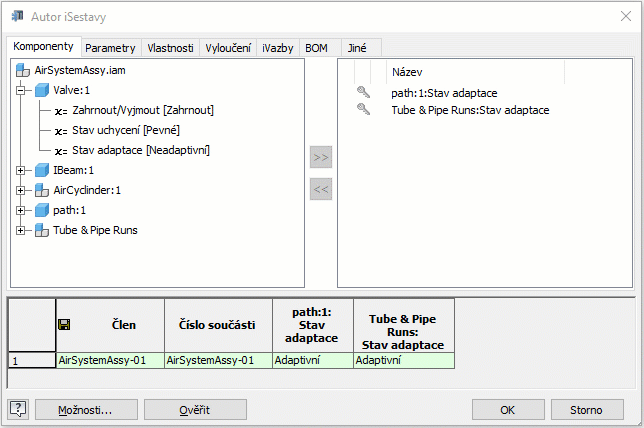

4. Na pásu karet klikněte na kartu Trubky a potrubí panel iSoučásti a iSestavy Autor iSoučásti / iSestavy.

   V seznamu použitelných objektů se ve výchozím nastavení zobrazí název souboru sestavy primárních vedení, Vedení trubek a potrubí. Adaptivní stav se do konfigurační tabulky zvolí automaticky.



   Poznámka: Zelený konfigurační řádek označuje aktivní konfiguraci.

5. Nebo také můžete kliknout na Název a přizpůsobit číslo součásti a název členu pro konfiguraci sestavy. V tomto cvičení použijte výchozí schéma pojmenování.

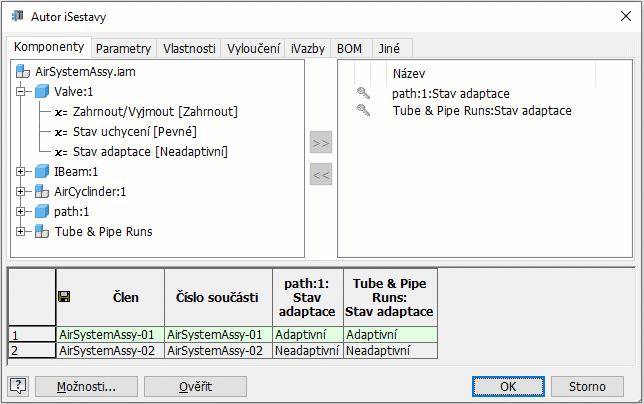

6. V konfigurační tabulce klikněte pravým tlačítkem na číslo řádku a vyberte Vložit řádek.

   Je vytvořena nová konfigurace – AirSystemAssy-02. Ve výchozím nastavení je sestava primárních vedení neadaptivní, jak je vyznačeno ve sloupci Vedení trubek a potrubí: adaptivní stav.



7. Kliknutím na tlačítko OK zavřete dialog Autor iSestavy a horní sestavu uložte.

8. V prohlížeči modelu rozbalte položku Tabulka a dvojitým kliknutím na položku AirSystemAssy-02 aktivujte novou konfiguraci.

9. Aktivujte sestavu nejvyšší úrovně, klikněte pravým tlačítkem na sestavu primárních vedení a vyberte možnost Přizpůsobit.

10. V dialogu Přizpůsobit určete, zda zvolit nebo odstranit zaškrtnutí políčka Přizpůsobit všechna vedení a klikněte na tlačítko OK.

11. Podle potřeby upravujte v aktivní konfiguraci trasy a vedení.

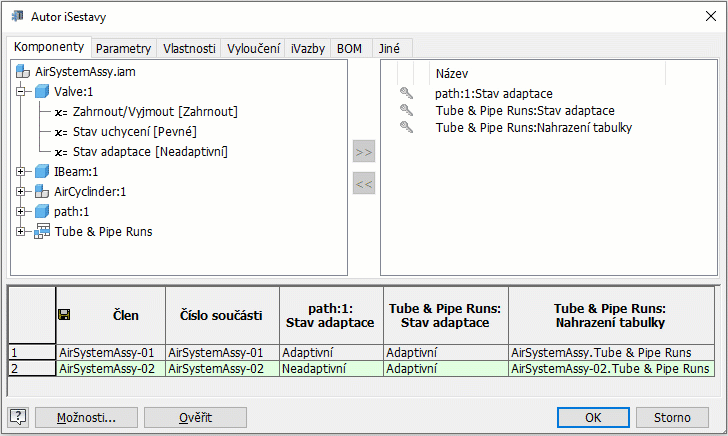

12. V prohlížeči modelu klikněte dvakrát na tabulku a u sestavy primárních vedení ověřte následující:

    • Sloupec Adaptivní stav má v nové konfiguraci adaptivní hodnotu.

    • Do konfigurační tabulky se přidá sloupec Nahradit tabulku.

    • Sada zaměnitelných trubek a potrubí se inicializuje se dvěma členy sestavy primárních vedení, takže může být vyměněna za požadovaný konfigurační řádek pomocí rozevíracího seznamu Nahrazení tabulky.



13. Zopakováním kroků 6 až 12 přidejte další konfigurační řádky a zahrňte do sady zaměnitelných trubek a potrubí další členy adaptivní sestavy primárních vedení.

14. V případě potřeby můžete zaměnit jiný člen sady zaměnitelných trubek a potrubí pro jednu konfiguraci. Stačí kliknout na příslušnou buňku seznamu Nahrazení tabulky a vybrat určenou sestavu primárních vedení.

    Poznámka: Člen sestavy primárních vedení může být adaptivní jen tehdy, když je v rodině iSestav.

15. V případě potřeby, pokud chcete dále kontrolovat stav sestavy primárních vedení, například zahrnout nebo vyloučit sestavu primárních vedení z jedné konfigurace, proveďte některý z následujících úkonů:

    • Vyberte sestavu primárních vedení v seznamu použitelných objektů a kliknutím na položku přidejte všechny stavy do seznamu konfigurovaných objektů.
    • Rozbalte sestavu primárních vedení v seznamu použitelných objektů. Poté ji výběrem možnosti Zahrnout/vyloučit [Zahrnout] nebo Stav ukotvení [Uvolněné] a kliknutím na položku přidejte do seznamu konfigurovaných objektů.

16. V tabulce rozpisky můžete v případě potřeby přidat strukturu rozpisky a kvantitativní vlastnosti sestavy primárních vedení do konfigurační tabulky a nastavit vhodnou hodnotu.

17. Po vyplnění všech dalších vlastností iSestavy aplikace Inventor klikněte na tlačítko Ověřit k potvrzení konfigurace této sestavy. Člen sestavy primárních vedení může být například v rodině iSestav adaptivní pouze jednou a sloupec KS rozpisky může obsahovat pouze číslo nebo řetězec Výchozí.

    Pokud se vyskytne chyba, konfigurační tabulka reaguje vizuálně žlutou barvou.

18. Kliknutím na tlačítko OK dokončete konfiguraci sestavy trubek a potrubí.

    V každé konfiguraci můžete nezávisle provádět úpravy trubek a potrubí například úpravy tras, výkresů a zobrazení.

• Když přidáte nový konfigurační řádek, nastavte příslušnou aktivní konfiguraci jako základ pro novou konfiguraci. Nová konfigurace obsahuje stejnou strukturu sestavy jako aktivní konfigurace.
• Pokud nevadí, když sestava primárních vedení zůstane v nové konfiguraci neadaptivní, nemusíte příkaz Přizpůsobit použít. V tomto případě můžete vynechat kroky 8 až 12. V případě potřeby, chcete-li umístit celou neadaptivní sestavu primárních vedení jako pevné těleso, můžete umístit vazby sestavy.
