Úprava oblastí (opravy a konstrukce)

Převedené oblasti mohou v některých případech vyžadovat úpravy. Existují tyto příčiny:

• povrch byl převeden s oříznutím v nesprávném směru,
• Smyčka, která by měla být vnější hranou, bude použita jako vnitřní hrana.
• přirozená hranice plochy se použije jako vnější hranice,
• povrch obsahuje díru, kterou je nutné odebrat,
• oblast obsahuje smyčku, která protíná sama sebe.

Na plochách lze opravit vnitřní a vnější oblasti. Na sešití lze opravit pouze vnitřní oblasti.

1. Otevřete soubor, který obsahuje geometrii povrchu, a přejděte do prostředí oprav nebo konstrukčního prostředí.

2. Na pásu karet proveďte jednu z následujících akcí:

   • Klikněte na kartu Opravit panel Upravit Upravit oblasti.
   • Klikněte na kartu Konstrukce panel Povrch Upravit oblasti.

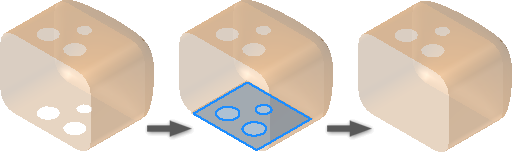

3. V grafickém okně klikněte na plochu, kterou chcete opravit. Vybraná plocha se zvýrazní.

4. Vyberte oblasti plochy, které chcete zachovat. Vyplněné díry nejsou plošné, ale sledují kontury podložené plochy.

5. Klikněte na tlačítko Hotovo. Vybrané oblasti se zachovají, zatímco nevybrané oblasti a nepotřebné smyčky se odstraní.
