Data Exchange pro aplikaci Inventor

Co je nového: 2023, 2026.3

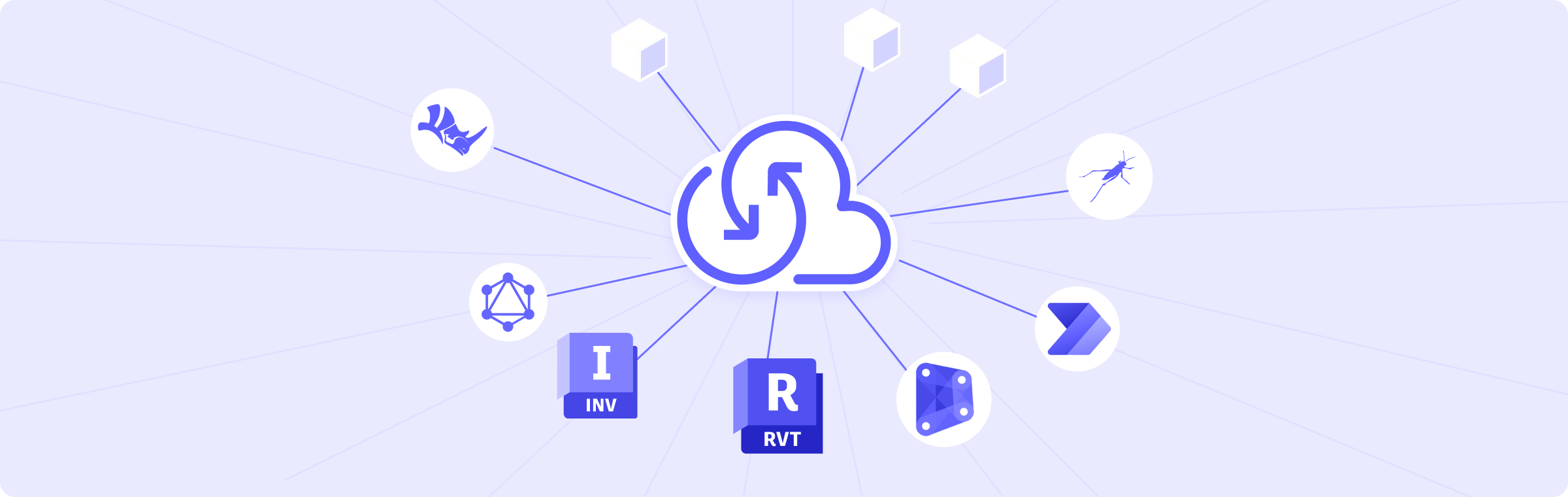

Další informace o práci s konektory Data Exchange naleznete v následujících tématech:

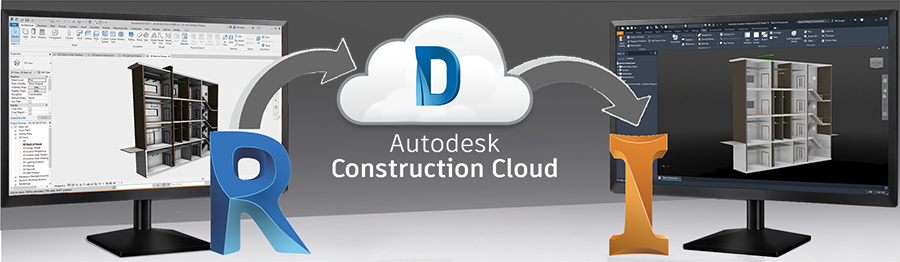

Načítání dat z aplikace Revit do aplikace Inventor pomocí nástroje Data Exchange

Důležité: Proces vytváření výměny dat využívá materiály přiřazené v aplikaci Revit. Nepoužívá však přepsání barev ani materiálů nastavená pomocí filtrů pohledů nebo přepsání kategorií. Pokud zaznamenáte rozdíly ve vizuálních výsledcích mezi aplikacemi Revit a Inventor, může to být způsobeno těmito nastaveními. Výměny dat lze použít pouze s daty aplikace Revit 2023 nebo novější.

Minimalizace počtu prvků aplikace Revit, které budou importovány

Soubory aplikace Revit mohou být velmi velké. Pravděpodobně nebudete chtít importovat celou budovu. Místo toho budete chtít importovat pouze prvky aplikace Revit, na kterých závisí jiné komponenty aplikace Inventor, a možná i několik dalších prvků pro vizuální kontext. Závislost v tomto případě znamená, že na tento prvek odkazujete v nové komponentě aplikace Inventor, kterou vytváříte, například promítnutím geometrie prvku do náčrtu nové komponenty. Nebo když vytvoříte vazbu nové komponenty s plochou importovaného prvku aplikace Revit. Je pravděpodobné, že těchto prvků bude vzhledem k celkovému počtu prvků v budově velmi málo.

Další informace o procesu snižování počtu prvků naleznete v části Nejlepší metody pro technologii AnyCAD a aplikaci Revit. Doporučujeme spolupracovat se členy týmu aplikace Revit na tom, aby balíčky výměn obsahovaly pouze nezbytné informace.
