Nejlepší metody pro technologii AnyCAD a aplikaci Revit

Přečtěte si o doporučeném způsobu, jak úspěšně importovat modely aplikace Revit do aplikace Inventor.

Co je nového: 2021

Minimalizace počtu prvků, které budou importovány

Soubory aplikace Revit mohou být velmi velké. Pravděpodobně nebudete chtít importovat celou budovu. Místo toho budete chtít importovat pouze prvky aplikace Revit, na kterých závisí jiné komponenty aplikace Inventor, a možná i několik dalších prvků pro vizuální kontext. Závislost v tomto případě znamená, že na tento prvek odkazujete v nové komponentě aplikace Inventor, kterou vytváříte, například promítnutím geometrie prvku do náčrtu nové komponenty. Nebo když vytvoříte vazbu nové komponenty s plochou importovaného prvku aplikace Revit. Je pravděpodobné, že těchto prvků bude vzhledem k celkovému počtu prvků v budově velmi málo.

Postup minimalizace počtu prvků

Počet prvků můžete ovládat výběrem příslušného 3D pohledu aplikace Revit během procesu importu.

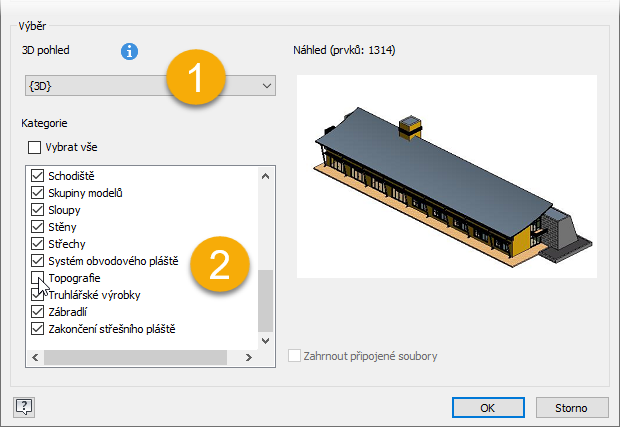

1. 3D pohledy aplikace Revit jsou vytvořeny uživatelem aplikace Revit tak, aby splňovaly potřeby a požadavky na zobrazení. Nelze je definovat nebo jejich definice upravit v aplikaci Inventor. Z dostupných pohledů můžete zvolit pohled, který se má importovat. Importovány jsou pouze viditelné prvky.
2. Po výběru pohledu můžete pomocí výběru kategorie dále upřesnit, co bude importováno. Vyberte pouze kategorie, které potřebujete jako reference. Dialog Importovat aplikace Inventor zobrazuje počet viditelných prvků vybraného pohledu, ale toto číslo poskytuje pouze hrubý odhad, zda bude počet v aplikaci Inventor malý, nebo velký.

Návrh

Proberte svůj projekt nebo návrh s uživatelem aplikace Revit, abyste mohli určit nejmenší počet prvků potřebných k dokončení návrhu. Obvykle budete potřebovat prvky s přímým spojením s návrhem a možná i několik dalších prvků kvůli kontextu.

Důležité informace

Zde je několik bodů, na které je třeba při diskuzi s dodavatelem dat aplikace Revit pamatovat:

• V zájmu optimálního výkonu by soubory měly být upgradovány na nejnovější verzi aplikace Revit.
• 3D pohledy aplikace Revit je nutné v aplikaci Revit definovat předem.
• Aplikace Inventor importuje pouze viditelné prvky aplikace Revit.
• Popište účel svého návrhu. Uživatel aplikace Revit vám může poradit ohledně orientace a konfliktních prvků.
• Pomozte definovat data svého návrhu, která potřebujete propojit s daty aplikace Revit, například montážní umístění, orientaci v budově, přístup k systémům (elektroinstalaci, potrubí a vzduchotechnice…)
• 3D pohled pojmenujte, abyste jej v seznamu snadno našli.
