Změna velikosti a umístění načrtnutých a vložených prvků

Načrtnuté a vložené prvky můžete posouvat, otáčet a přemisťovat a u načrtnutých prvků také můžete odvozovat a vytvářet vazby.

Posunutí či otočení načrtnutých nebo vložených prvků

• Prvek vysunutí, rotace nebo tažení lze přemístit přetažením nebo pomocí možnosti Přesun trojice zadat přesné souřadnice ve vztahu k vybrané geometrii.

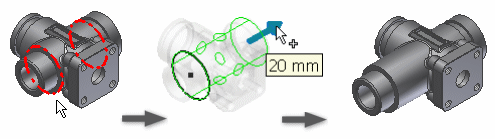

Změna velikosti načrtnutých prvků

1. Pravým tlačítkem klikněte na plochu upravitelné plochy nebo prvku a v místní nabídce vyberte možnost Uzly 3D.

2. V grafickém okně zvýrazněte šipky směru pohybem kurzoru přes konstrukční prvek.

3. Klikněte na směrovou šipku a:

   • tažením zobrazte náhled nové velikosti,
   • kliknutím na plochu, hranu, vrchol nebo pracovní konstrukční prvek se přichytíte k vybrané položce.

4. Pokračujte v klikání a změně velikosti plochy nebo konstrukčního prvku přetažením šipek. Při přetažení se zobrazí vzdálenost přesunu z původního umístění.

5. Po přetažení na novou velikost klikněte pravým tlačítkem na šipku a zadejte hodnoty:

   • Délka – vyberte možnost Upravit odsazení nebo Upravit rozsah. Zadejte hodnotu.
   • Šířka nebo poloměr – vyberte možnost Upravit odsazení nebo Upravit poloměr. Zadejte hodnotu.

   Náhled prvku zobrazuje předpokládané výsledky před provedením změn.

6. Chcete-li skončit, klikněte pravým tlačítkem a vyberte možnost Hotovo.

Změna velikosti umístěných prvků

• Chcete-li změnit velikost umístěného prvku, pomocí odpovídajícího dialogu (například Díra) zadejte hodnoty.

Obrácení směru načrtnutého prvku

1. Klikněte pravým tlačítkem na prvek, který chcete přetáhnout, a klikněte na položku 3D uzly.



2. Klikněte na šipku a táhněte směrem k opačné ploše základního prvku.



3. Táhněte do příslušné délky.



4. Chcete-li skončit, klikněte pravým tlačítkem a vyberte možnost Hotovo.

Odvozování a vytváření vazeb v načrtnutých prvcích

Nastavení v dialogu Možnosti aplikace, karta Součást, řízení chování vazby

Odvozená vazba (tečná, soustředná, totožnosti nebo kolineární) závisí na vybraném uzlu a geometrii, kterou uchopí.

Uzly viditelné při úpravách:

1. Čáry náčrtu
2. Bod náčrtu
3. Prvek
4. Kružnice náčrtu
5. Oblouk náčrtu

Vazby můžete odvozovat pomocí statických uzlů (které nejsou taženy) nebo tažených uzlů.

1. Klikněte na uzel a poté vyberte geometrii, ke které je prvek zavazben.

   Odvozené vazby se zobrazí u kurzoru na základě vybrané promítnuté geometrie.

   • Podržením klávesy CTRL při výběru zamezíte odvození vazeb mezi statickým uzlem a referenční geometrií.
   • Podržením klávesy CTRL při tažení uzlu 3D zamezíte odvození vazeb mezi taženým uzlem a referenční geometrií.

2. Chcete-li skončit, klikněte pravým tlačítkem a vyberte možnost Hotovo. Jestliže chcete zadat přesné souřadnice jedné nebo více os, klikněte na možnost Provést a přesunout.
