Práce se soubory součástí novějšími o jeden rok

Odkazujte na soubory součástí, které jsou o rok novější než verze, ve které pracujete.

K odkazování v souboru o rok novějším než verze, ve které pracujete, je nutné nainstalovat nejnovější aktualizace. Aktualizace lze stáhnout pomocí aplikace Autodesk Desktop App nebo prostřednictvím webové stránky https://manage.autodesk.com. Aktualizace nebudou k dispozici pro starší verze aplikace Inventor, které již nejsou podporovány.

Umístění o jeden rok novějšího souboru součásti

Tento pracovní postup slouží k vytvoření reference na novější verzi souboru součásti v souboru sestavy.

1. Umístěte novější verzi souboru součásti do souboru sestavy: V souboru sestavy klikněte na pásu karet na kartu Sestavení panel Komponenta Umístit.

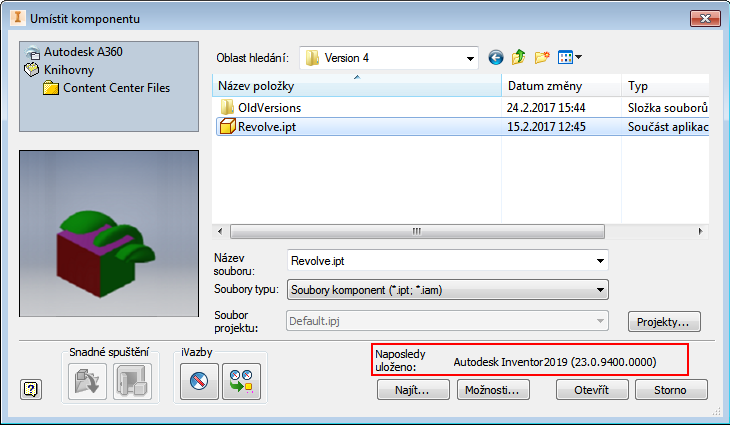

2. Vyhledejte a vyberte novější soubor součásti (IPT), který chcete umístit. Zobrazí se verze aplikace Inventor, ve které byl soubor naposledy uložen.



3. Volitelně můžete kliknutím na tlačítko Možnosti otevřít dialog Možnosti souboru a určit reprezentaci zobrazení návrhu. Klikněte na tlačítko OK.

4. V dialogu Umístit komponentu klikněte na tlačítko Otevřít. Vytvoří se objemová a povrchová tělesa.

   V případě potřeby můžete umístit vícenásobné instance.

Výsledný soubor

• V prohlížeči se zobrazí odkazovaný novější soubor.



• Reprezentaci umístěného novějšího souboru můžete změnit tak, že kliknete pravým tlačítkem v uzlu prohlížeče a v místní nabídce vyberete možnost Upravit reprezentaci.

• Umístěný novější soubor můžete nahradit jinou komponentou z uzlu prohlížeče pomocí položky Komponenta Nahradit vše v místní nabídce. Nahrazení komponent novějším souborem není podporováno.

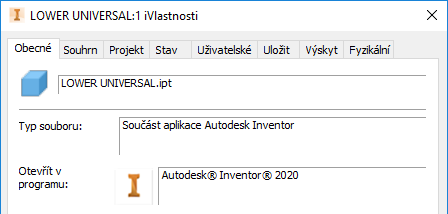

• K dispozici jsou iVlastnosti z novější součásti.



• Soubor sestavy může být uložen a znovu otevřen v jakékoli instalaci aplikace Inventor stejné verze.

Otevření nebo odvození o jeden rok novějšího souboru součásti

Tento pracovní postup slouží k vytvoření reference na o jeden rok novější verzi souboru součásti aplikace Inventor v souboru součásti.

1. Proveďte libovolný z následujících kroků:

   • Soubor Otevřít.
   • V souboru součásti: na pásu karet klikněte na kartu Správa panel Vložení Odvodit .

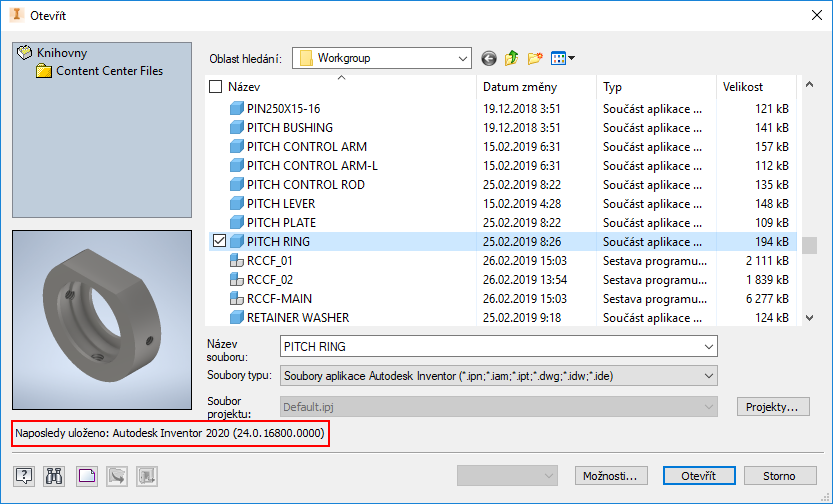

2. Vyhledejte a vyberte novější soubor součásti (IPT), který chcete otevřít.



3. Volitelně můžete kliknutím na tlačítko Možnosti otevřít dialog Možnosti souboru, určit reprezentaci zobrazení návrhu a potvrdit kliknutím na tlačítko OK.

4. V dialogu Otevření souboru klikněte na možnost Otevřít. Vytvoří se objemová a povrchová tělesa.

5. V dialogu odvozené součásti můžete zahrnout nebo vyloučit objemová a povrchová tělesa.

6. Kliknutím na tlačítko Použít uložíte změny.

Výsledný soubor

• V prohlížeči se zobrazí odkazovaný novější soubor.



• Prvek odvozené součásti lze upravovat.

• Soubor součásti může být uložen a znovu otevřen v jakékoli instalaci aplikace Inventor stejné verze.
