Úprava tabulky obsahující data závitu

Soubor Thread.xls, který se nachází ve složce návrhových dat, poskytuje údaje pro příkazy díry a závitu.

Na umístění tabulkového souboru mohou mít vliv Možnosti aplikace a nastavení projektu.

Soubor Clearance.xls se nachází ve stejné složce jako soubor Thread.xls a spravuje informace o vůli. Úprava obou souborů XLS podléhá stejným pravidlům.

Tabulka Thread.xls obsahuje různé pracovní listy ve dvou formátech: Paralelní typ závitu nebo Zúžený typ závitu. Pracovní listy obsahují běžné průmyslové typy normalizovaných závitů a normalizované velikosti závitových dír. Můžete upravit listy pro:

Změna pořadí třídění.
Revize uživatelských definic závitu.
Revize uživatelských názvů typů závitů.
přidání uživatelského typu závitu nebo typu díry s vůlí.

Doporučujeme neodstraňovat typy závitů ani řádky. Jestliže se iSoučást nebo Obsahové centrum budou pokoušet o konkretizaci součásti, která vyžaduje odstranění dat, operace se nemusí zdařit.

Poznámka: K vytváření děr se závity nebo vůlemi a přidávání nových typů závitů a vůlí v aplikaci Autodesk Inventor je nutné mít aplikaci Microsoft Excel.

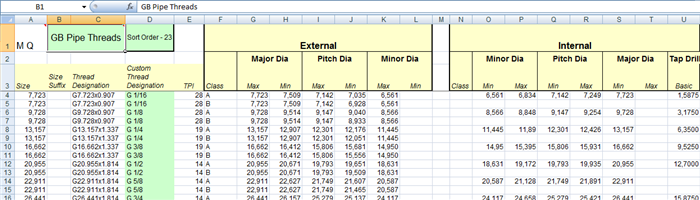

Formát pracovního listu s rovnoběžným typem závitu

První tři řádky obsahují záhlaví sloupců a další všeobecné údaje. Významné buňky v této oblasti jsou:

Tato buňka určuje způsob použití tohoto pracovního listu prvky s dírami a závity.

I označuje, že údaje o vzdálenosti v pracovním listu jsou v palcích. Je nutné zadat hodnotu I nebo M.
M označuje, že údaje o vzdálenosti v pracovním listu jsou v mm. Je nutné zadat hodnotu I nebo M.
N označuje, že pracovní list obsahuje pouze údaje vnitřního závitu. Lze použít hodnotu X nebo N. Není-li hodnota X nebo N vyplněna, pracovní list bude k dispozici pro vnější i vnitřní závity.
P označuje, že sloupec E je roztečná vzdálenost závitu. Je nutné zadat hodnotu P nebo Q.
Q označuje, že sloupec E je udáván v závitech na palec (TPI). Je nutné zadat hodnotu P nebo Q.
X označuje, že pracovní list obsahuje pouze údaje vnějšího závitu. Lze použít hodnotu X nebo N. Není-li hodnota X nebo N vyplněna, pracovní list bude k dispozici pro vnější i vnitřní závity.

B1/C1

Tyto sloučené buňky obsahují název typu uživatelského závitu, který se objeví v dialogu pro díru a závit. Na rozdíl od názvu na kartě pracovního listu lze tento název typu závitu upravit tak, aby odpovídal jazyku nebo podnikovým rozdílům bez ovlivnění možnosti měnit návrhová data.

Tato buňka obsahuje číslo pořadí třídění, které se používá k určení pořadí v seznamu typů závitů v dialozích. Číslo nemusí být pořadové. Typ závitu s nižším číslem bude umístěn nad typy s vyššími čísly pořadí třídění.

Oblast obsahující údaje o závitech začíná na čtvrtém řádku. Sloupce s údaji o závitech jsou rozděleny do tří oddílů:

sloupce A-E obsahují data společná pro vnitřní i vnější závit,
sloupce F-L obsahují data specifická pro vnější závit,
sloupce N-U obsahují data specifická pro vnitřní závit.

Zde je přehled jednotlivých sloupců a jejich obsahu:

A	Určuje jmenovitou velikost průměru závitu jako desítkovou hodnotu.
B	Určuje jmenovitou velikost průměru závitu jako volitelnou řetězovou hodnotu, která je doplněna k hodnotě ve sloupci A a zobrazena v dialogu Díra.
C	Určuje označení závitu, které je klíčem k identifikaci určitého závitu.
D	Určuje uživatelské označení závitu, které se zobrazí v dialozích a může být volitelně zobrazeno v poznámkách o díře a závitu. Tuto hodnotu lze upravit, aniž by to ovlivnilo prvek díry nebo závitu. Jestliže však několik řádků obsahuje stejné označení závitu, musí mít všechny stejné uživatelské označení závitu.
E	Určuje osovou vzdálenost závitu. Jestliže buňka A1 obsahuje písmeno P, tento sloupec bude zobrazovat hodnoty stoupání; jestliže buňka A1 obsahuje písmeno Q, tento sloupec bude zobrazovat hodnoty v počtu závitů na palec (TPI).
F	Určuje třídu tolerance, která představuje rozměrovou variabilitu vnějšího závitu. Třída je také klíčem.
G a H	Určují maximální případně minimální hodnoty velkého průměru vnějšího závitu, který je průměrem virtuálního válce, který se dotýká nejvyššího bodu vnějšího závitu.
I a J	Určují maximální případně minimální hodnoty roztečného průměru vnějšího závitu, který je průměrem virtuálního válce, jehož šířka závitu a šířka mezery jsou stejné.
K a L	Určují maximální případně minimální hodnoty malého průměru vnějšího závitu, který je průměrem virtuálního válce, který se dotýká kořene vnějšího závitu.
N	Určuje třídu tolerance, která je klíčem, pro vnitřní závit.
O a P	Určují maximální případně minimální hodnoty velkého průměru vnitřního závitu, který je průměrem virtuálního válce, který se dotýká kořene vnitřního závitu.
Q a R	Určují maximální případně minimální hodnoty roztečného průměru vnitřního závitu, který je průměrem virtuálního válce, jehož šířka závitu a šířka mezery jsou stejné.
S a T	Určují maximální případně minimální hodnoty malého průměru vnitřního závitu, který je průměrem virtuálního válce, který se dotýká nejvyššího bodu vnitřního závitu.
U	Určuje průměr závitové díry pro vnitřní závit, který je navrženým průměrem pro vrtání díry.

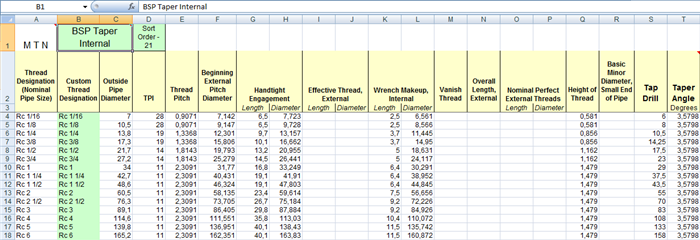

Formát pracovního listu se zúženým typem závitu

První tři řádky obsahují záhlaví sloupců a další všeobecné údaje. Významné buňky v této oblasti jsou

Tato buňka určuje způsob použití tohoto pracovního listu prvky s dírami a závity.

I označuje, že údaje o vzdálenosti v pracovním listu jsou v palcích. Je nutné zadat hodnotu I nebo M.
M označuje, že údaje o vzdálenosti v pracovním listu jsou v mm. Je nutné zadat hodnotu I nebo M.
N označuje, že pracovní list obsahuje pouze údaje vnitřního závitu. Lze použít hodnotu X nebo N. Není-li hodnota X nebo N vyplněna, pracovní list bude k dispozici pro vnější i vnitřní závity.
T označuje, že tabulka obsahuje zúžené závity. Toto písmeno musí obsahovat všechny pracovní listy se zúženými závity.
X označuje, že pracovní list obsahuje pouze údaje vnějšího závitu. Lze použít hodnotu X nebo N. Není-li hodnota X nebo N vyplněna, pracovní list bude k dispozici pro vnější i vnitřní závity.

B1/C1

Tyto sloučené buňky obsahují název typu uživatelského závitu, který se objeví v dialozích. Na rozdíl od názvu na kartě pracovního listu lze tento název typu závitu upravit tak, aby odpovídal jazyku nebo podnikovým rozdílům bez ovlivnění možnosti měnit návrhová data.

Oblast obsahující údaje o závitech začíná na čtvrtém řádku. Zde je přehled jednotlivých sloupců a jejich obsahu:

A	Určuje označení závitu, které se též nazývá jmenovitý rozměr závitu. Jedná se o klíč pro identifikaci výběru závitu.
B	Určuje uživatelské označení závitu, které lze použít k získání správných popisů závitů na výkresech.
C	Určuje vnější průměr trubky.
D	Určuje hodnotu počtu závitů na palec (TPI).
E	Určuje stoupání závitu, což je vzdálenost od bodu na jednom závitu k odpovídajícímu bodu na dalším závitu, měřeno na ose závitu.
F	Určuje počáteční hodnotu vnějšího roztečného průměru.
G	Určuje délku záběru při ručním dotažení, což je normální délka záběru mezi vnějšími a vnitřními zúženými závity při jejich ručním dotažení.
H	Určuje roztečný průměr v poloze při ručním dotažení.
I	Určuje užitečnou délku vnějšího závitu.
J	Určuje užitečný (roztečný) průměr vnějšího závitu na širším konci.
K	Určuje délku dotažení vnitřního zúženého závitu klíčem.
L	Určuje roztečný průměr u menšího konce délky při dotažení vnitřního zúženého závitu klíčem.
M	Určuje úběžnou délku vnějšího zúženého závitu.
N	Určuje celkovou délku vnějšího zúženého závitu.
O	Určuje délku jmenovitého dokonalého vnějšího zúženého závitu.
P	Určuje roztečný průměr jmenovitého dokonalého vnějšího zúženého závitu.
Q	Určuje výšku závitu.
R	Určuje základní malý průměr u menšího konce trubky.
S	Určuje průměr závitového otvoru pro vnitřní zúžený závit.
T	Určuje úhel závitu ve stupních jako vrcholový úhel.
