Návrh formy v aplikaci Inventor

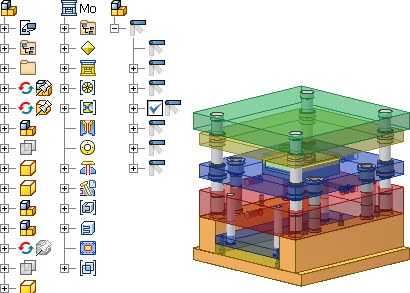

Mold Design integruje do aplikace Autodesk Inventor funkce k vytváření forem. Pomocí inteligentních nástrojů a katalogů, které jsou k dispozici, můžete rychle generovat přesné návrhy forem.

Knihovny místního obsahu aplikace Tooling

Za účelem urychlení instalace obsahuje instalační disk pouze dílčí sadu knihovny místního obsahu aplikace Inventor Mold Metric.

Stažení veškerého dostupného obsahu:

1. Přejděte na portál Autodesk Account Autodesk Account.

2. Vyhledejte produkt Inventor.

3. Vyberte požadovanou verzi aplikace Inventor.

4. Přepněte na kartu Knihovny.

Klíčové funkce

Uživatelské rozhraní vás provede logickou posloupností kroků k dokončení návrhu formy.

• Forma rodiny: Poskytuje správu forem rodiny. Můžete přepínat mezi více načtenými plastovými součástmi, abyste dokončili konstrukci dělicí roviny pro každou sadu tvárníku a dutiny.
• Vtokový kanál a vtok: Poskytuje prostředky k určení typu a umístění vtoků a definování náčrtu vtokového kanálu, velikosti a tvarových vlastností.
• Chladicí kanál: Zlepšuje účinnost návrhu formy a zjednodušuje proces vytváření složitých chladicích kanálů.
• Návrh tvárníku a dutiny: Zabývá se komplexními problémy definice dělicí roviny. Kombinace těchto funkcí umožňuje uzavření mezer, adaptivní a automatické vytvoření záplat děr a dělicích povrchů.
• Standardní nástroje a knihovny komponent: Podporuje široký rozsah komponent z komerčních katalogových knihoven a možnost vytváření uživatelských součástí.
• Automatizace výkresu: Díky automatizaci 2D výkresu lze automaticky vygenerovat samostatné nebo dávkové 2D výkresy profesionální formy na základě 3D modelů formy. Funkce Správa výkresu poskytuje zkratku k zobrazení, vymazání, otevření nebo přejmenování automaticky generovaných 2D výkresů.
• Standardní a uživatelské základny forem: Poskytuje přístup ke knihovně široké řady standardních základen forem od více než 14 dodavatelů. Pomocí funkce Přizpůsobit základnu formy můžete přidávat, odstraňovat nebo přizpůsobovat komponenty a znovu sestavovat všechny komponenty sestavy základny formy. Bez znalosti programování můžete zahrnout své vlastní návrhy základny formy.
• Úplná asociativita: Aplikace Mold Design poskytuje úplnou asociativitu v celém procesu návrhu formy. Libovolně můžete měnit návrhy formy. Změny provedené do tvarovatelné součásti se automaticky doplní do tvárníku a dutiny. Jakékoliv změny v chladicích kanálech, deskách nebo standardních komponentách se automaticky projeví v základně formy.
