Práce se soubory sestav novějšími o jeden rok

Odkazujte na soubory sestav, které jsou o rok novější než verze, ve které pracujete.

K odkazování v souboru o rok novějším než verze, ve které pracujete, je nutné nainstalovat nejnovější aktualizace. Aktualizace lze stáhnout pomocí aplikace Autodesk Desktop App nebo prostřednictvím webové stránky https://manage.autodesk.com. Aktualizace nebudou k dispozici pro starší verze aplikace Inventor, které již nejsou podporovány.

Vytvoření reference na o jeden rok novější soubor sestavy

Tento pracovní postup slouží k vytvoření reference na novější verzi souboru sestavy.

1. Referenci na novější verzi souboru sestavy můžete vytvořit pomocí příkazu Otevřít nebo Umístit:

   • Soubor Otevřít.
   • V souboru sestavy klikněte na pásu karet na kartu Sestavení panel Komponenta Umístit.

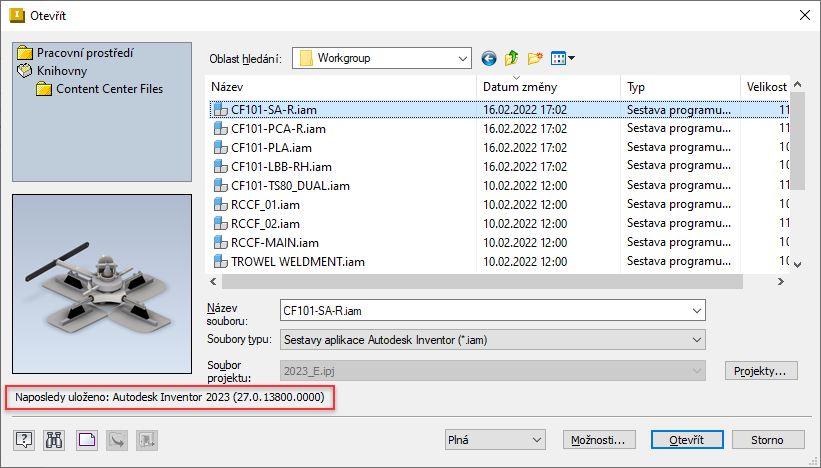

2. Vyhledejte a vyberte novější soubor sestavy (IAM), který chcete otevřít.



3. Volitelně můžete kliknutím na tlačítko Možnosti otevřít dialog Možnosti souboru a určit reprezentaci zobrazení návrhu a polohovou reprezentaci. Klikněte na tlačítko OK.

4. V dialogu Umístit komponentu klikněte na tlačítko Otevřít. Vytvoří se objemová a povrchová tělesa.

   V případě potřeby můžete umístit vícenásobné instance.

Výsledný soubor

• V prohlížeči se zobrazí odkazovaný novější soubor. Uzly komponent se liší od nativních komponent aplikace Inventor.



• Reprezentaci umístěného novějšího souboru můžete změnit tak, že kliknete pravým tlačítkem v uzlu prohlížeče a v místní nabídce vyberete možnost Upravit reprezentaci.

• Umístěný novější soubor můžete nahradit jinou komponentou z uzlu prohlížeče pomocí položky Komponenta Nahradit vše v místní nabídce. Nahrazení komponent novějším souborem není podporováno.

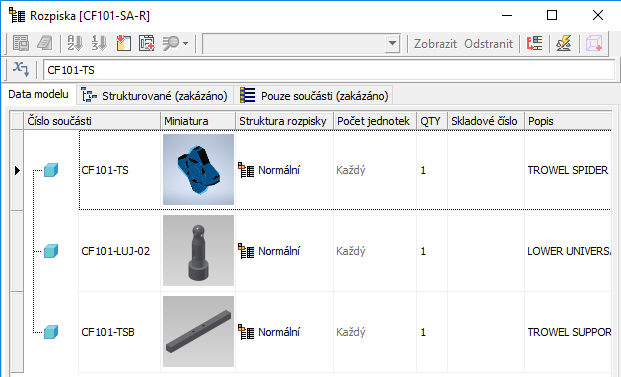

• Rozpiska zobrazuje odkazované komponenty v sestavě.

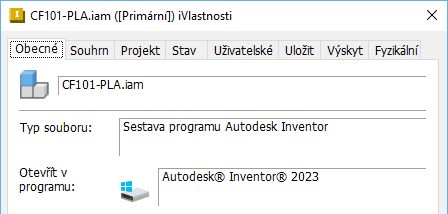

• K dispozici jsou iVlastnosti z novějších součástí.



• Sestava může být uložena a znovu otevřena v jakékoli instalaci aplikace Inventor stejné verze.

Odvození verze o jeden rok novějšího souboru sestavy

Tento pracovní postup slouží k vytvoření reference na novější verzi souboru sestavy v souboru součásti.

1. V souboru součásti: na pásu karet klikněte na kartu Správa panel Vložení Odvodit .

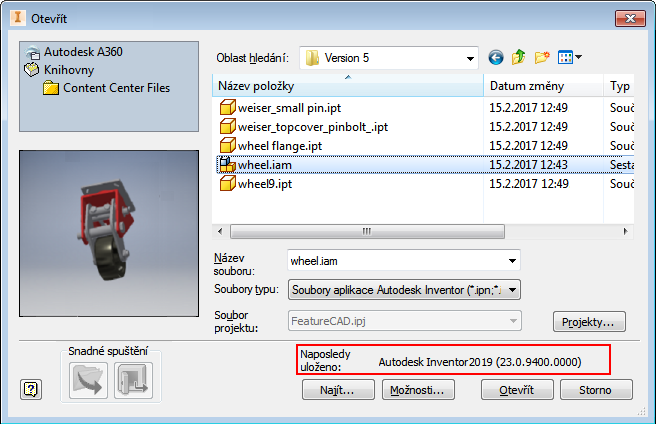

2. Vyhledejte a vyberte novější soubor sestavy (IAM), který chcete otevřít.



3. Volitelně můžete kliknutím na tlačítko Možnosti otevřít dialog Možnosti souboru a určit reprezentaci zobrazení návrhu a polohovou reprezentaci. Klikněte na tlačítko OK.

4. V dialogu Otevření souboru klikněte na možnost Otevřít. Vytvoří se objemová a povrchová tělesa.

Výsledný soubor

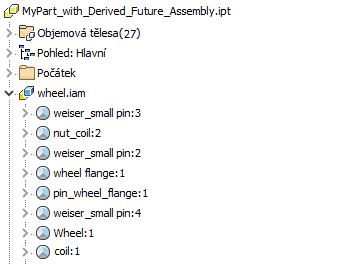

• V prohlížeči se zobrazí odkazovaný novější soubor.



• Prvek odvozené sestavy lze upravovat.

• Soubor může být uložen a znovu otevřen v jakékoli instalaci aplikace Inventor stejné verze.
