Zjednodušené reprezentace zobrazení sestav

Pomocí nástrojů pro zjednodušení lze snížit složitost modelu, a umožnit tak rychlejší odkazování v rámci celého procesu návrhu.

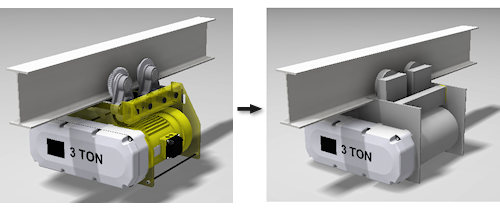

Pokud v sestavě nepotřebujete zobrazit všechny informace dostupné v souboru součásti (.ipt), vytvořte jednoduchou reprezentaci zobrazení sestavy obsahující pouze důležité informace, například montážní body. Pomocí nástrojů pro zjednodušení lze snížit složitost modelu, a umožnit tak snazší a rychlejší odkazování v rámci celého procesu návrhu.

Zjednodušení modelu může být vhodné například z následujících důvodů:

• odstranění duševního vlastnictví, takže model lze sdílet s klienty bez možnosti zpětné analýzy,
• zvýšení výkonu.

Přehled pracovních postupů

1. Otevřete soubor sestavy (.iam). Na kartě Sestavení vyhledejte panel Zjednodušení.
2. Klikněte na možnost Zjednodušit pohled a určete komponenty obsažené ve zjednodušené verzi.
3. Pomocí možnosti Definovat obálky definujte obálky, které nahradí komplexní geometrii.
4. Až bude vše připraveno, zkombinujte komponenty do jedné zjednodušené součásti pomocí příkazu Vytvořit zjednodušenou součást.
