Konfigurace a reprezentace

Pomocí konfigurací zachováte soulad mezi společnou sadou nebo řadou návrhů. Pomocí reprezentací můžete řídit aspekty zobrazení a polohy v návrhu.

Konfigurace

Konfigurace produktu můžete spravovat pomocí iSoučástí a iSestav. Stavy modelu slouží ke správě výrobních fází a prvků na úrovni sestavy nebo sady návrhů.

Pomocí iPrvků můžete vytvářet rodiny běžně používaných prvků.
Pomocí iSoučástí a iSestav můžete vytvářet rodiny produktů řízené primárním modelem. Každý člen má vlastní vlastnosti a číslo součásti a je uložen v samostatném souboru, který lze spravovat a uvolňovat. K odebírání členů z iSestav se používá příkaz Vyloučit.
Stavy modelu slouží k zachycení výrobních fází, prvků na úrovni sestavy, zjednodušených verzí nebo sady návrhů v jediném souboru. Každý člen může mít vlastní číslo součásti, rozpisku a další vlastnosti. K odebírání členů ze stavů modelu se používá příkaz Vypnout. Vypnuté členy nejsou součástí rozpisky a nevyužívají paměť. Stavy modelu lze také použít k vytvoření náhradní reprezentace sestavy. Ta slouží ke snížení režie nebo ochraně duševního vlastnictví.

Upravit rozsah

Následující nastavení určují, jak stavy modelu, iSoučásti a iSestavy reagují na úpravy. Když je povolena možnost Upravit rozsah rodiny, reagují na úpravy všechny členy. Když je povolena možnost Upravit rozsah členu, reaguje na úpravy pouze aktivní člen. Změna nastavení rozsahu:

Na pásu karet klikněte na kartu Správa panel Autor Upravit rozsah rodiny .

Když povolíte možnost Upravit rozsah rodiny, budou se prvky nebo komponenty přidané k aktivnímu členu přidávat ke všem členům. V tomto režimu se nepřidávají sloupce tabulky.
Na pásu karet klikněte na kartu Správa panel Autor Upravit rozsah členu .

Když povolíte možnost Upravit rozsah členu, nebudou se prvky nebo komponenty přidané k aktivnímu členu přidávat ke všem členům. V tomto režimu se přidávají a odebírají sloupce tabulky.

Poznámka: Odstranění je globální operace, která ignoruje nastavení Upravit rozsah členu. Chcete-li z aktivního členu odebrat prvek nebo komponentu, zapněte stav Upravit rozsah členu a upravte tabulku.

Odebrání členů z účasti:

Stavy modelu – použijte možnost „Vypnout“ v tabulce.
iSestavy – použijte možnost „Vyloučit“ v tabulce.

Nastavení rozsahu můžete také změnit v prohlížeči. Mezi stavy Upravit rozsah členu a Upravit rozsah rodiny můžete přepínat pomocí možnosti Přepnout rozsah úprav.

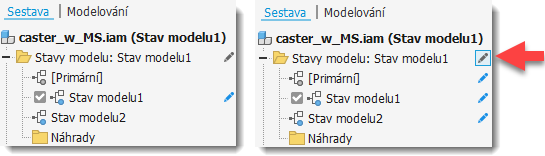

U stavu Upravit rozsah členu se úpravy použijí u aktivního členu. U stavu Upravit rozsah rodiny se úpravy použijí u všech členů. Na následujícím obrázku je vlevo zapnut stav Upravit rozsah členu a vpravo stav Upravit rozsah rodiny.

Reprezentace

Pomocí reprezentací můžete zachovat skupinu uložených stavů a atributů dokumentu.

Pomocí reprezentací zobrazení uložíte konfigurace zobrazení, které pak můžete při práci na komponentě vyvolat podle názvu. Pohledy řídí viditelnost komponent, jejich barvu a další vlastnosti související s pohledem.
Pomocí polohových reprezentací můžete nakonfigurovat různé polohy a stavy sestavy.

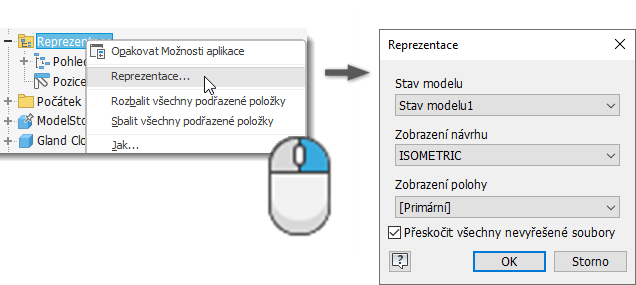

Tip: V prohlížeči klikněte pravým tlačítkem na složku Reprezentace a nastavte požadované reprezentace.

Jak poznám, které čerpadlo použít?

Následující diagram obsahuje popis použití a oblasti vlivu různých konfigurací a reprezentací. Tuto informaci použijte ke stanovení vhodného typu a kombinace.

Nástroj	Pohled	Pozice	Stavy modelu	iSoučásti/iSestavy
Účel	Stav viditelnosti, přepsání barev, pozice kamery, pohled řezu, náčrt, kóta, poznámka a viditelnost pracovních prvků	Zobrazují sestavy v různých fyzických polohách nebo stavech.	Vytvářejte součásti a sestavy řízené tabulkou v jediném souboru.	Primární model generuje součásti a sestavy řízené tabulkou. Každý člen je uložen v samostatném souboru, který lze spravovat a uvolňovat.
Rozdělení souborů	Ne	Ne	Ne	Ano
Použito za účelem správy	Viditelnost a další atributy pohledu	Hodnota omezení, stav ukotvení, hodnoty polohového odsazení	Vypnutí prvků a komponent, zjednodušení sestavy (náhrady)	Vyloučení komponent, vypnutí prvků součásti (a další vlastnosti konfigurace)
Vliv na grafické okno	Vícenásobný	Upravuje polohu komponent sestavy	Zobrazení modelu se změní podle aktivního členu.	Zobrazení modelu se změní podle aktivního řádku tabulky.
Vlivy na sestavu Rozpisky a na kusovník	Ano (rozpisku lze filtrovat, a zobrazit tak pouze členy zobrazení návrhu)	Ne	Ano Vypnuté komponenty nejsou součástí rozpisky/kusovníku.	Ano Vyloučené komponenty nejsou součástí rozpisky/kusovníku.
Přístup k příkazu Správce výkresu	Základní pohled, Upravit pohled	Základní pohled, Upravit pohled (pouze pro Základní pohled)	Základní pohled, pohled úprav (pohled může zobrazit jakoukoliv z definovaných konfigurací)	Základní pohled, pohled úprav (pohled může zobrazit jakoukoliv z definovaných konfigurací)
Využití ve správci výkresu	Můžete vytvářet uživatelské nebo speciální pohledy bez změny uspořádání sestavy. Urychlete generování pohledu a filtrujte kusovník tak, aby zobrazoval pouze členy zobrazení návrhu.	Zobrazení sestav v různých pozicích	Můžete dokumentovat výrobní fáze, prvky sestavy nebo sady návrhů.	Můžete dokumentovat rodiny a varianty produktu.

Poznámka: *Zobrazením reprezentací lze snížit využití grafické paměti a urychlit vytvoření pohledu, protože skryté čáry nejsou započteny jako neviditelné komponenty. Mohou také nepříznivě ovlivnit systémovou paměť. Je-li sestava nahrána pomocí možnosti Reprezentace pohledu, nejsou všechny části viditelného souboru/souborů do paměti nahrány. Pokud však jsou všechny komponenty vypnuty, nahrají se do paměti všechny segmenty. Po nahrání nevyjme vypnutí viditelnosti jakoukoliv součást soubory z paměti.
