Dialog Generátor spojení perem – karta Návrh

Po návrh perového spoje použijte kartu Návrh.

Když chcete navrhnout nové pero, otevře se Generátor per s posledními platnými a zadanými hodnotami perového spoje.

Musíte být také připojeni k Obsahovému centru, kde jsou pera uložena. Nebudete-li připojeni k Obsahovému centru, bude oblast Pero vedle vámi vybraného pera šedá.

Návod k používání Obsahového centra naleznete v tématu Navigace v Obsahovém centru nebo v tématu Konfigurace knihoven Obsahového centra.

Přístup:

Pás karet: karta Návrh

panel Převod energie

Klíč

Poznámka: Pokud umísťujete pera do předem existujících drážek, vyberte doplňkovou umísťovací geometrii k zajištění přesné polohy.

Klávesa

Určí pero a základní specifikace vlastností pera.

V prvním seznamu se vybírá pero z Obsahového centra.
První seznam se používá k zadání typu drážky hřídele. Můžete vložit pero na základě existující drážky hřídele, nebo vytvořit novou drážku. V závislosti na výběru budou aktivní tlačítka pro umístění v části Drážka hřídele.
Průměr hřídele	Zadejte průměr hřídele. Na základě tohoto rozměru se zvolí vhodné pero. Pokud kliknete na šipku dolů vedle pole, můžete ručně zadat průměr nebo změřit průměr z aplikace Autodesk Inventor. Když je zvolena Reference 1, zadá se hodnota průměru hřídele do pole automaticky. Potom se pole uzamkne a další úpravy nejsou možné. Poznámka: Průměr hřídele by měl být v rámci rozsahu daného normou. Doporučení: v případě hřídelů vystavených dalšímu zatížení od vnějších radiálních sil (například s převody) zvolte průměr hřídele tak, aby byl průměr přibližně o 20 až 30 % větší než minimální průměr.
	Příkazem Aktualizovat se aktualizuje rozměr pera z Obsahového centra na základě daného rozměru (Průměr hřídele). Pokud změníte hodnotu průměru hřídele a seznam doporučených per pro tento průměr hřídele není přesný, bude zpřístupněn příkaz Aktualizovat. Když kliknete na příkaz Aktualizovat, aktualizuje se seznam per z Obsahového centra podle hodnoty průměru hřídele.
Délka pera	Zobrazí seznam příslušných délek per pro vybrané pero. Hodnota Délka pera se aktualizuje a automaticky se vloží na základě zvoleného pera.
Počet:	Zadejte počet per. K přenosu vyšších momentů v krutu lze ve spoji použít až čtyři pera. Pera jsou na hřídeli uspořádána symetricky (proti sobě). K přenosu cyklických momentů se také používá nesymetrické uspořádání (se 120° rozestupem).
Úhel	Určí úhel mezi perem nebo drážkami. Tento úhel můžete vybrat pro 2 instance a pro další je vybrán automaticky.

Drážka hřídele

Určí drážku hřídele a její umístění.
První seznam se používá k zadání typu drážky hřídele. Můžete vložit pero na základě existující drážky hřídele, nebo vytvořit novou drážku. V závislosti na výběru budou aktivní tlačítka pro umístění v části Drážka hřídele.
Vytvořit nový	Vytvoří novou drážku hřídele.
Vybrat existující	Vybere existující prvek drážky hřídele z aplikace Autodesk Inventor. Vyhledá vhodné pero na základě rozměrů.
	Poznámka: Když použijete tuto možnost, existující drážka nebude pozměněna!
Možnosti typu drážky:
Drážka se zaoblenými konci Drážka s jedním zaobleným koncem Jednoduchá drážka
Možnosti umístění:
Reference 1	Válcová plocha.
Reference 2	Počáteční plocha nebo pracovní rovina s možností obrácení.
	Poznámka: Možnost Obrátit je k dispozici, pouze když je vybrána pracovní rovina.
Orientace	Určí orientační rovinu, která se používá pro umístění drážky na válcovou plochu. Orientační rovinu vybere aplikace automaticky.
Poloměr	Určí průměr nástroje pro prázdnou drážku.

Drážka náboje

Určí drážku náboje a její umístění.
Možnosti umístění:
Reference 1	Určí počáteční/koncovou rovinnou plochu nebo pracovní rovinu. (Generátor automaticky vybere koncovou plochu. Pokud existuje problém s definicí koncové plochy, je nutné ji vybrat).
Reference 2	Určí počáteční bod (může být válcová hrana nebo pracovní bod) a možnost Obrátit. Kliknutím na možnost Obrátit změníte směr drážky. Poznámka: Možnost Obrátit je k dispozici, jen když je vybrána pracovní rovina.
Orientace	Určí orientační rovinu, která se používá pro umístění drážky na válcovou plochu. Orientační rovinu vybere aplikace automaticky.

Výběr generovaných objektů

Tři možnosti definují, co se vloží:

Klávesa	Vloží pero vybrané z Obsahového centra.
Drážka hřídele	Umožňuje generovat drážku hřídele na zvolené geometrii.
Drážka náboje	Vygeneruje drážku náboje na zvolené geometrii.

Poznámka: Když je vložen objekt (například drážka hřídele nebo náboje), není možné jej při úpravě změnit.

Poznámka: Když jsou vloženy drážky hřídele a náboje, je jejich vzájemná poloha automaticky zablokována vazbou, takže jejich polohu nelze měnit odděleně.

Pero se automaticky umístí na zvolené geometrii na základě následujících podmínek:

Když bude vytvořena drážka hřídele a drážka náboje, umístí se pero na drážku hřídele.
Pokud není vložena drážka náboje nebo je vybrána jako existující, přičemž drážka náboje je vytvořena, potom je toto pero umístěno do drážky náboje.
Nejsou vytvořeny žádné vazby a pero se vloží do původního bodu dokumentu.

Souhrn zpráv

Zobrazí zprávy o výpočtu. Oblast souhrnu zpráv se otevře v dolní části karet Výpočet a Návrh, když dvakrát kliknete na dvojitou linku v dolní části karty nebo když kliknete na šipku v dolní části karty.

Grafický náhled

V aplikaci Autodesk Inventor se zobrazí grafický náhled typu drážky a vybrané geometrie. Pomocí uzlů lze například zadat délku drážky.

Náhled a dostupné úchyty se liší pro tři možné typy drážek:

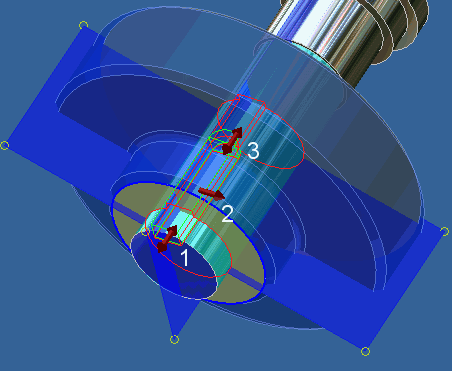

A.) Drážka se zaoblenými konci

1. Pomocí úchytu můžete určit umístění od počáteční hrany.

2. Pomocí úchytu můžete určit polohu rotace.

V aplikaci Autodesk Inventor se zobrazí grafický náhled typu drážky a vybrané geometrie. Pomocí uzlů lze například zadat délku drážky.
Náhled a dostupné úchyty se liší pro tři možné typy drážek:
A.) Drážka se zaoblenými konci

1. Pomocí úchytu můžete určit umístění od počáteční hrany.
2. Pomocí úchytu můžete určit polohu rotace.
3. Pomocí úchytu můžete určit délku pera. Délka drážky se automaticky aktualizuje podle délky pera.

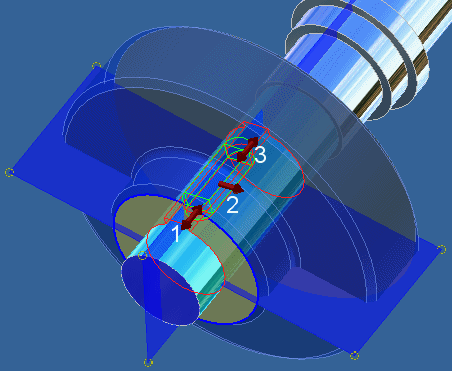

B.) Drážka s jedním zaobleným koncem

1. Pomocí úchytu můžete určit umístění od počáteční hrany.
2. Pomocí úchytu můžete určit polohu rotace.
3. Pomocí úchytu můžete určit délku pera. Délka drážky se automaticky aktualizuje podle délky pera.

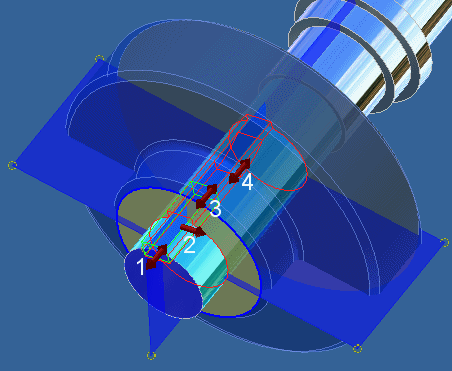

C.) Jednoduchá drážka

1. Pomocí úchytu můžete určit umístění od počáteční hrany.
2. Pomocí úchytu můžete určit polohu rotace.
3. Pomocí úchytu můžete určit délku pera. Délka drážky se automaticky aktualizuje podle délky pera.
4. Pomocí úchytu můžete určit délku drážky.
