Vytváření a úpravy 2D bloků náčrtů pro opakované použití

Co je nového: 2024.1, 2024.2

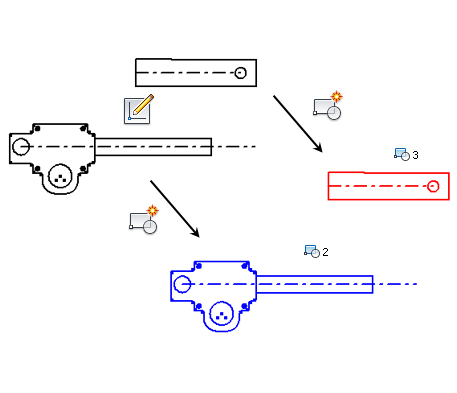

Návrhy mnoha sestav opakují pevné tvary. Bloky náčrtů mohou zachytit tvary jako pevná sada a instance dané sady lze poté umístit. Máte například 2D náčrt, který představuje hydraulický válec, a v sestavě se nacházejí čtyři hydraulické válce. Pokud vytvoříte blok náčrtu, který reprezentuje hydraulický válec, můžete umístit čtyři výskyty bloku do vašeho rozvržení sestavy. Instance jsou definovány v bloku náčrtu a odrážejí všechny změny návrhu bloku.

Následující 2D geometrie náčrtu nelze použít pro bloky náčrtu:

• Středové body oblouku/kružnice/polygonu
• Koncové body oblouku/kružnice/spline
• Samostatné body spline – musí být vybrán celý spline
• Promítanou geometrii
• Odvozená geometrie
• Geometrie zkopírovaná při operaci plechu rozvin/znovu ohnout
• Geometrie, které umístí iPrvek

Pokud se pokusíte vytvořit blok náčrtu, který obsahuje nevhodnou geometrii, aplikace Inventor blok vytvoří, ale nevhodnou geometrii nezahrne.

Vytvoření bloků náčrtů

1. V náčrtu 2D součásti klikněte na kartu Náčrt panel Rozvržení Vytvořit blok .

   Poznámka: Příkaz Vytvořit blok je také dostupný na kartě Náčrt panelu Vytvořit.

   Otevře se dialog Vytvořit blok a ve výchozím nastavení se aktivuje režim výběru.

2. V grafickém okně vyberte geometrii, která bude zahrnuta v bloku:

   • Kliknutím vyberte jeden prvek.

   • Přetažením vytvořte sadu výběru.

     Tip: Je možné také nejprve vybrat geometrii a pak použít příkaz Vytvořit blok.

3. (Volitelné) V dialogu Vytvořit blok zadejte název a popis bloku.

   Název bloku se v prohlížeči zobrazí ve složce bloků a kdekoli jsou v prohlížeči umístěny instance, zobrazí se název s dvojtečkou následovanou číslem instance. Pokud například definujete blok s názvem VÁLEC a umístíte ho do náčrtu Náčrt2, bude mít instance Náčrt2 název VÁLEC:1.

   Definice bloku náčrtu a instance můžete přejmenovat. Přejmenujete-li definici bloku, nový název se zkopíruje do názvů instancí. Změna názvu instance však přepíše změnu názvu definice bloku.

   Definice bloku náčrtu a instance můžete přejmenovat. Přejmenujete-li definici bloku, nový název se zkopíruje do názvů instancí. Změna názvu instance však přepíše změnu názvu definice bloku.

4. V dialogu Vytvořit blok v části Vložit bod klikněte na tlačítko Vybrat. Chcete-li zobrazit bod vložení, vyberte položku Viditelnost.

5. Kliknutím do grafického okna umístíte instanci bloku v místě bodu vložení.

6. V dialogu Vytvořit blok dokončíte vytváření bloku kliknutím na tlačítko OK (následuje ukončení příkazu) nebo kliknutím na tlačítko Použít (poté můžete pokračovat ve vytváření dalších bloků).

   Tip: Chcete-li vytvořit vnořené bloky, vložte instance bloku do nového bloku náčrtu. Použijte vnořené bloky a atribut Flexibilní k simulaci kinematických podsestav.

Úprava bloků náčrtu

• Chcete-li upravit blok náčrtu na místě, dvakrát klikněte na instanci v prohlížeči, nebo na ni klikněte pravým tlačítkem a vyberte položku Upravit blok. Po dokončení úprav klikněte pravým tlačítkem v grafickém okně nebo prohlížeči a vyberte položku Dokončit úpravu bloku.

• Chcete-li upravit blok náčrtu samostatně, dvakrát klikněte na definici bloku ve složce bloků v prohlížeči, nebo na ni klikněte pravým tlačítkem a vyberte položku Upravit blok. Po dokončení úprav klikněte pravým tlačítkem v grafickém okně nebo prohlížeči a vyberte položku Dokončit úpravu bloku.

  Tip: Chcete-li upravit viditelné kóty definicí bloku bez úprav definice bloku nebo náčrtu, dvakrát klikněte na viditelnou kótu, proveďte změnu a klikněte na značku zaškrtnutí nebo stiskněte klávesu ENTER. Definice bloku se aktualizuje. Chcete-li kóty zviditelnit, klikněte v prohlížeči pravým tlačítkem na definici bloku a vyberte položku Viditelnost kóty.

Upravit vlastnosti bloku náčrtu

1. V grafickém okně vyberte blok náčrtu, klikněte na něj pravým tlačítkem a vyberte položku Upravit blok.

2. Klikněte pravým tlačítkem mimo geometrii bloku, a vyberte položku Vlastnosti bloku.

3. Změňte název bloku, popis, bod vložení nebo viditelnost.

   Poznámka: Při pozastavení kurzoru nad ikonou uzlu prohlížeče bloků náčrtu se zobrazí popis, a to jak v prostředí součásti, tak v prostředí sestavy.

4. Klikněte na tlačítko OK.

Rozložení bloků náčrtu

Při rozložení bloku náčrtu se odstraní instance bloku, ale objekty, které instanci tvoří, budou zachovány. U nevnořených instancí bloku příkaz Rozložit odstraní instanci bloku a ponechá dílčí 2D geometrii. U vnořené instance bloku je instance odstraněna, ale dílčí bloky, stejně jako 2D geometrie, zůstanou v náčrtu.

• Klikněte pravým tlačítkem na instanci bloku a vyberte položku Rozložit.

  Poznámka: Chcete-li rozložit bloky obsažené ve vnořených blocích, nejdříve rozložte vnořený blok.
