Styly výkresových pohledů
Aplikace Inventor umožňuje určit styl a měřítko výkresu spolu s polohou a viditelností komponent výkresu.
Určení stylů pohledu
Editor stylů a norem nastavuje výchozí vlastnosti výkresových pohledů a poznámek pohledů.
Styl normy ovládá výchozí hodnoty popisků pohledu, zobrazení závitů a typy projekcí.
Při vytvoření řezu, detailu nebo pomocného pohledu se k vytvoření identifikátoru pohledu použije alfanumerická automatická indexace. Následující znaky jsou implicitně vyloučeny z posloupnosti indexování: I, O, Q, S, X a Z. Tento seznam nepovolených znaků lze upravit na kartě Obecné panelu Styl normy.
Možnost Styl poznámek pohledu ovládá styl textu pro popisky pohledu a výchozí hodnoty pro řádky a šipky poznámek pohledu.
Když umístíte první výkresový pohled, aplikace Autodesk Inventor použije velikost listu a celkovou velikost modelu k určení přijatelného měřítko pohledu. Měřítko prvního pohledu definuje výchozí měřítko následujících pohledů.
Změna měřítka pohledu změní i měřítka závislých pohledů. Měřítko závislého pohledu však lze měnit nezávisle na nadřazeném pohledu. Měřítko závislých pohledů na jiném listu se při změně měřítka nadřazeného pohledu automaticky neaktualizuje.
Výchozí umístění základních pohledů
Když vytvoříte základní pohled, bude umístěn do dočasného umístění na výkresovém listu. Dočasné umístění závisí na velikosti listu:
V případě menších listů (velikost A4, A3, A2 nebo A, B, C) bude základní pohled umístěn ve středu listu.

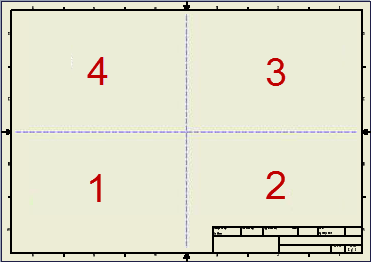

V případě větších listů (velikost A1, A0 nebo D, E) bude základní pohled umístěn do kvadrantu 1. Při plném obsazení kvadrantu 1 nebo jiných kvadrantů listu bude základní pohled umístěn do dalšího dostupného kvadrantu.
Vytvoření měřítka uživatelského pohledu
Pokud pravidelně používáte měřítko zobrazení, které není obsaženo v nejčastěji používaném stylu, můžete v tomto stylu vytvořit měřítko uživatelského pohledu.
Chcete-li provést tyto změny, je nutné mít v případě daných stylů ve výkresech přístup k zápisu.
Na pásu karet klikněte na kartu Správa
panel Styly a normy Editor stylů.V levém podokně dialogu Editor stylů a norem vyberte aktivní styl kreslení (zobrazený tučným písmem).
Ve skupině Přednastavené hodnoty vyberte v rozevíracím seznamu výběru možnost Měřítko a poté klikněte na příkaz Nové.
V dialogu Přidat nové měřítko zadejte nové měřítko.
Klikněte na tlačítko OK.
Klikněte na tlačítko Uložit.
