Vytvoření uživatelského souřadnicového systému (USS)

V aplikaci Autodesk Inventor lze definovat více uživatelských souřadnicových systémů (USS).

Systém USS můžete vybrat, když připravujete data pro export pomocí nástrojů Umístění nebo Autorské vlastnosti. Tím zajistíte, že model bude do přijímající aplikace importován ve správné orientaci.

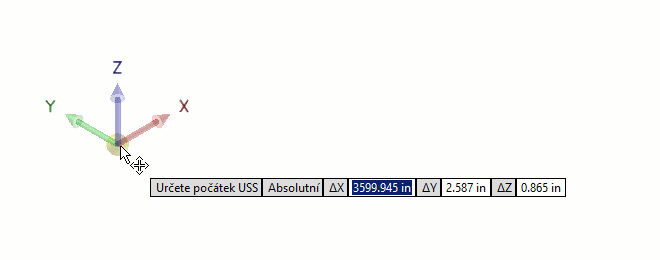

Umístění systému USS

V otevřeném modelu v prostředí Obsah BIM postupujte takto:

1. Na pásu karet klikněte na panelu Souřadnicový systém na ikonu USS .
2. Kliknutím a přetažením osy otočíte systém USS kolem osy.
3. Kliknutím a přetažením šipky posunete systém USS v přímém směru.
4. Kliknutím a přetažením koule v průsečíku os přemístíte systém USS ve 3D prostoru.
5. Volitelně můžete kdykoli během procesu zadat absolutní souřadnice X, Y a Z.
6. Po dokončení klikněte pravým tlačítkem a vyberte možnost Dokončit. Systém USS je určen šesti parametry, které určují hodnoty jeho umístění z hlediska polohy a otočení.
