Vyhledání a zacelení chyb (prostředí oprav)

Pomocí příkazu Najít chyby zkontrolujte kvalitu tělesa a zjistěte, zda obsahuje závažné chyby. Pokud budou nalezeny chyby, pomocí příkazu Zacelit chyby opravte geometrii na základě určené hodnoty tolerance.

Najít chyby

  1. V prohlížeči součástí dvakrát klikněte na uzel oprav a otevřete prostředí oprav. Případně můžete kliknout pravým tlačítkem na uzel oprav a vybrat položku Opravit tělesa.

  2. Pomocí jedné z následujících metod vyberte tělesa nebo povrchy k prozkoumání:

    • Na pásu karet klikněte na kartu Opravit panel Opravit Najít chyby.
    • V prohlížeči klikněte pravým tlačítkem na těleso a vyberte položku Najít chyby.

  3. V prohlížeči nebo grafickém okně vyberte tělesa, která chcete zkontrolovat, nebo klikněte na tlačítko Vybrat vše.

  4. Kliknutím na tlačítko OK zahájíte kontrolu dat.

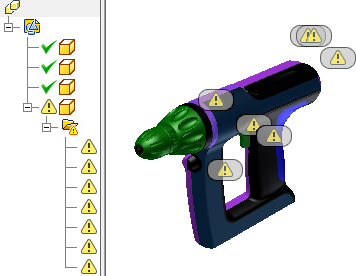

  5. Pokud budou zjištěny chyby, budou uvedeny v prohlížeči podle typu.

  6. Kliknutím na chybu v prohlížeči zobrazíte v grafickém okně symbol místa chyby.

  7. Kliknutím na symbol chyby v grafickém okně otevřete miniaturní panel nástrojů oprav chyb.

Poznámka: Chcete-li povolit zachování symbolu chyby v grafickém okně, klikněte pravým tlačítkem myši na složku chyb nebo na jednotlivou chybu v prohlížeči a vyberte položku Viditelnost symbolu chyby. Vedle vybrané chyby v prohlížeči se zobrazí značka zaškrtnutí. Přepínání viditelnosti lze zrušit kliknutím pravým tlačítkem a výběrem Zrušit nebo stisknutím klávesy Esc.

Chyby geometrie mohou způsobit selhání následných operací modelování nebo mohou zabránit sešití tělesa. Příkaz Najít chyby zobrazí křivky, tělesa nebo povrchy s chybami geometrie a seskupí je v prohlížeči podle typu chyby. Před provedením oprav topologických chyb použijte příkaz Opravit chyby.

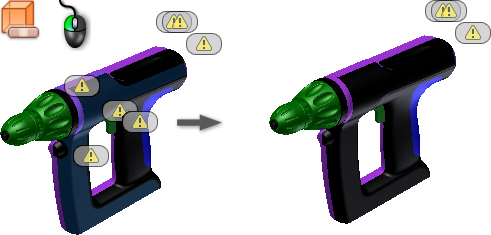

Zacelit chyby

  1. Použitím příkazu Najít chyby zkontrolujete geometrii. Pokud jsou nalezeny chyby, zpřístupní se příkaz Zacelit chyby.

  2. Pomocí jedné z následujících metod vyberte tělesa nebo povrchy k prozkoumání:

    • Na pásu karet klikněte na kartu Opravit panel Opravit Zacelit chyby.
    • V prohlížeči klikněte pravým tlačítkem na těleso a vyberte položku Zacelit chyby.

  3. V prohlížeči nebo v grafickém okně vyberte tělesa, která chcete zacelit, nebo vyberte položku Vybrat vše.

  4. Nastavte povolenou změnu (povolenou toleranci mezi volnými hranami).

  5. Kliknutím na možnost Analyzovat vybraná tělesa získáte zprávu o množství chyb při této toleranci. Chyby, které jsou pevné, se zvýrazní v grafickém okně.

    Poznámka: Doporučujeme použít malou hodnotu tolerance. Pokud nebudou chyby opraveny, pomalu zvyšujte hodnotu tolerance a kliknutím na možnost Analyzovat vybraná tělesa získejte novou zprávu. Tím zajistíte zachování původní integrity povrchu.

  6. Kliknutím na tlačítko OK použijete danou toleranci a zacelíte chyby. Kliknutím na tlačítko Storno ukončíte příkaz bez opravy chyb.
