Odstranění a nahrazení ploch
Informace o odstranění ploch
Umožňuje převést součást do povrchu. Vytvoří se tak prvek odstraněné plochy, který lze upravit.
Příkaz Odstranit plochu se liší od příkazu Odstranit (stisknutí klávesy Delete).
- Odstranit – Stisknutím klávesy DELETE odstraníte vybranou geometrii ze součásti. Součást lze vrátit zpět pouze okamžitým použitím příkazu Zpět. Pomocí klávesy Delete nelze odstraňovat jednotlivé plochy.
- Příkaz Odstranit plochu vytvoří prvek odstranění plochy a do hierarchie prohlížeče umístí ikonu. Operace automaticky převede součást na plochu a nahradí ikonu součásti v horní části prohlížeče ikonou plochy. Podobně jako ostatní prvky lze i tento změnit pomocí příkazu Upravit prvek a provedené změny použít kliknutím na tlačítko Aktualizovat.
V dialogu Odstranit plochu lze výběrem oknem vybrat pouze jednu sadu výběru těles. Pokud je definováno povrchové i objemové těleso, nelze současně vybrat plochy obou těchto těles. Po provedení počátečního výběru v tělese lze vybrat pouze povrchy stejného tělesa.
Odstraněním jedné nebo více ploch převedete součást do povrchu. Na výslednou plochu použijte obtisk a potom součást uložte. Potom pomocí vazeb sestavy umístěte součást do sestavy na místo, kde musí být obtisk umístěn přes dvě součásti.

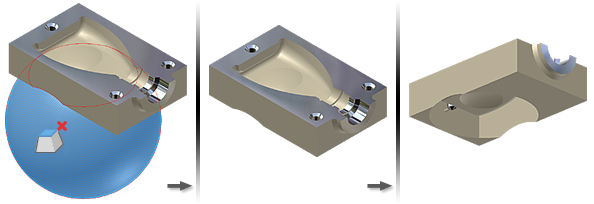

Následující obrázek znázorňuje výsledek odstranění plochy v případě, že jste nezaškrtli políčko Léčit.

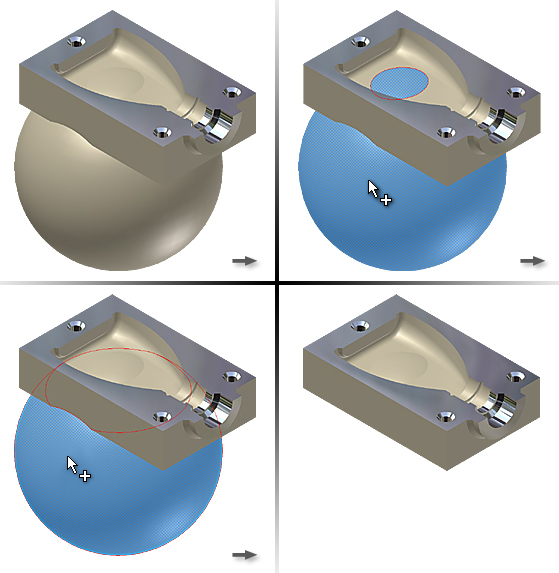

Pomocí možnosti Opravit odstraňte jednu nebo více ploch k prodloužení sousedících ploch. Mezery mezi plochami, vzniklé například odstraněním zaoblení, jsou opraveny rozšířením přilehlých ploch.

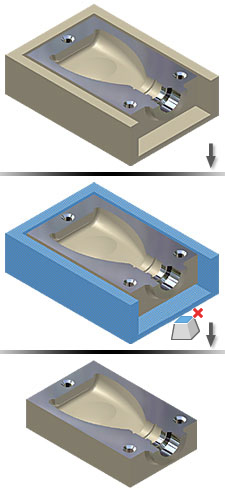

Odstraňte celek, například výsledek určení základny formy. Celek je skupina ploch, která může obsahovat prázdná místa. Těleso součásti nebo plochy by mělo obsahovat alespoň jeden celek. Když vytváříte tvar modelu a odříznete součást od základny, zůstává celek. Pomocí nástroje Odstranit plochu odstraňte celek z dutiny.

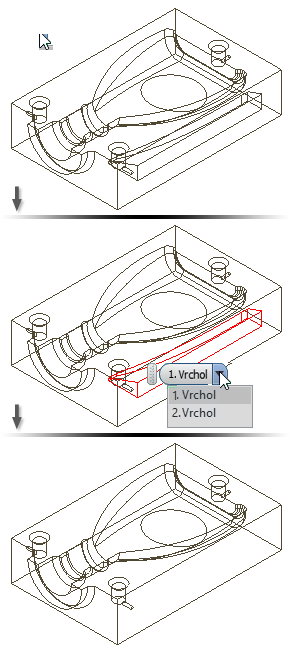

Odstraněním prázdna obnovíte hmotu modelu. Prázdno je skupina ploch, která definuje vnitřní dutý prostor. Některé operace modelování, například skořepina bez odstranění plochy, vytvoří uvnitř modelu dutinu, kterou můžete chtít později odstranit. Protože je dutina schována uvnitř modelu, označte ji pomocí příkazu Vybrat další a odstraňte ji.
Informace o nahrazení ploch
Některé pracovní postupy mohou vyžadovat, aby plocha odpovídala ploše tělesa, tvarovanému povrchu nebo pracovní rovině.

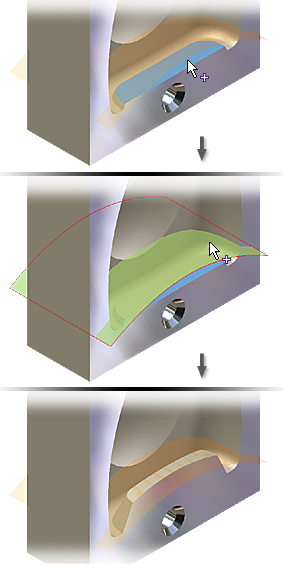

Pomocí možnosti Nahradit plochu vyberte plochu, která se má nahradit, a novou plochu. Bude vytvořen prvek nahrazené plochy. Můžete ji upravit pomocí příkazů náčrtu a prvek.
Při nahrazování ploch součástí platí následující pravidla:
- Plochy tělesa, povrchy nebo pracovní roviny lze zvolit jako náhradní plochy.
- Těleso součásti musí úplně protínat novou plochu. Nejlepších výsledků dosáhnete, pokud bude nová plocha větší než nahrazovaná plocha a oříznuta tak, aby odpovídala velikosti a tvaru tělesa. Původní plocha součásti se nezvětší ani nezmenší podle rozměrů nové plochy.
- Při importu nebo kombinaci ploch pomocí příkazu Sešit sešijte plochy do sešité plochy.
- Nelze nahradit plochy, které jsou kolmé k nové ploše, protože novou plochu neprotínají.
- Nahrazenou plochu nelze kopírovat nebo vložit, ani ji použít samotnou v poli nebo iPrvku. Do těchto operací ji lze zahrnout, když je vybrán také její nadřazený prvek.
- Můžete vytvořit a vybrat jednu nebo více pracovních rovin k vytvoření rovinné plochy nahrazení. Pracovní roviny se chovají stejně jako vybrané plochy, kromě rozsahu. Meze pracovních rovin jsou nekonečné bez ohledu na grafické zobrazení.
Při úpravě prvku plochy nahrazení se při přepnutí z jedné pracovní roviny na jinou zachovávají závislé prvky. Závislé prvky se nezachovají při přepnutí z jedné na více rovin nebo na alternativních více rovin.
