V modelu budovy můžete vytvořit šikmé nebo klenuté podhledy.
Chcete-li vytvořit šikmý podhled, použijte některý z následujících postupů:
- Při vytváření náčrtu nebo úpravě ohraničení podhledu nakreslete šipku sklonu.
- Pro rovnoběžné linie náčrtu podhledu zadejte hodnotu vlastnosti Odsazení od základny.
- Pro jednu čáru náčrtu podhledu zadejte hodnoty vlastností Definuje sklon a Sklon.
Klenuté podhledy
V aplikaci Revit může mít prvek podhledu sklon pouze v jednom směru.
Chcete-li vytvořit klenutý podhled, vytvořte několik podhledů, z nichž každý bude mít vlastní sklon. Poté vytvořte klenutý podhled tak, že tyto podhled navzájem zarovnáte a uzamknete.

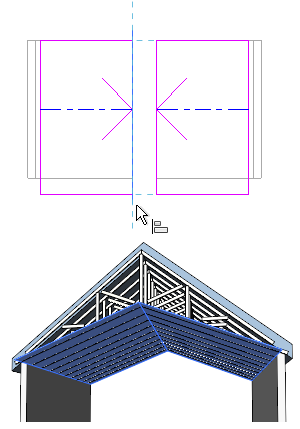

Poznámka: Pro přehlednost jsou náčrty pro 2 samostatné prvky podhledů v obrázku zobrazeny společně.
