Nejlepší metody: Stěny

Při přidávání stěn použijte pro úspěšné modelování a ke zvýšení produktivity tyto nejlepší metody.

• Při vytváření vnějších stěn vícepodlažní budovy použijte stěny, které vedou od nejnižšího podlaží k nejvyššímu podlaží. Použijte vícenásobné stěny nebo složené stěny pro změny materiálů nebo změny konstrukce stěny (typ stěny).
• Chcete-li převrátit orientaci stěny mezi vnější a vnitřní, vyberte stěnu a klikněte na modré překlápěcí ovládací prvky, které jsou zobrazeny vedle ní. Překlápěcí ovládací prvky jsou vždy zobrazeny na té straně, kterou aplikace Revit považuje za vnější.
• Stěny se automaticky nepřipojují k jiným modelovacím komponentám, například střechy a podhledu. Je nutné je explicitně připojit pomocí nástrojů Připojit a Odpojit. Viz část Připojení stěn k jiným prvkům.
• Při kreslení lze stěnu odsadit od ukazatele myši zadáním hodnoty do pole Odsazení na panelu Možnosti. Můžete také určit, od které linie umístění je odsazení měřeno.
Poznámka: Možnost Odsazení není podporována při vytváření stěn pomocí nástrojů kreslení Elipsa nebo Částečná elipsa.
• Vlastnosti typu stěny jsou dostupné v Prohlížeči projektu. V Prohlížeči projektu rozbalte položku Rodiny, dále položku Stěny, potom rozbalte rodinu stěn a klikněte pravým tlačítkem na typ stěny. Kliknutím na tlačítko Vlastnosti zpřístupněte dialog Vlastnosti typu, ve kterém můžete upravit vlastnosti stěny.
• Pokud přejmenujete nebo vytvoříte typ stěny, označte funkci v názvu a v dialogu Vlastnosti typu určete vlastnost Typ stěny (vnitřní, vnější, základová, pomocná, podbití nebo nosná část šachty).
• Ve výchozím nastavení je horní vazba pro vnitřní dělicí stěny nastavena na podlaží nad stěnou.
• Vložené objekty (například okna a dveře) je možné přetahovat mezi dvěma stěnami.

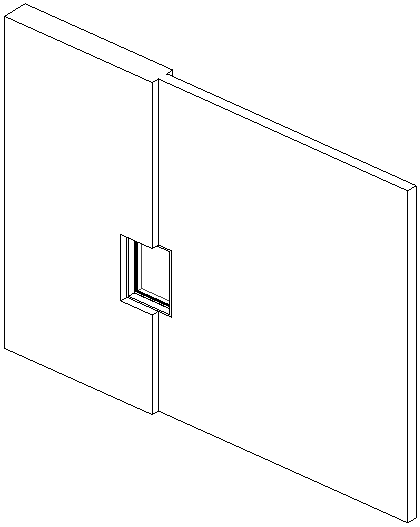

  Okno umístěné do spoje mezi dvěma stěnami

• Pokud je vložený objekt umístěn do hostitele nestejné tloušťky (jak je znázorněno výše), lze tloušťku vloženého objektu určit vzhledem k jeho hostitelům. Vyberte objekt ke vložení a klikněte na možnost Vybrat primárního hostitele. Vyberte hostitele, kterému se má vložený objekt přizpůsobit. Vložený objekt se přizpůsobí tloušťce vybraného hostitele. Pokud tohoto hostitele později odstraníte, bude odstraněn rovněž vložený objekt.
• Pokud na panelu Možnosti vyberete položku Poloměr a pak konec přímé stěny spojíte s koncem jiné přímé stěny, bude mezi stěnami vytvořeno zaoblení o zadaném poloměru.
• Zvýšení výkonu:
  • Vyvarujte se nadměrného modelování nebo vytváření nadměrného počtu vazeb modelu budovy (a jeho stěn). Projekt tak bude menší a méně složitý.
  • Údaje o vrstvách stěn zobrazujte v pohledech jen v rozumné míře. Kdekoli je to možné, používejte nižší úroveň detailů.

• Možnosti Automatický připojit a Automaticky připojit a uzamknout jsou k dispozici pouze při použití nástroje Architektonická stěna za účelem umístění stěn. Nejsou k dispozici pro vytváření konstrukčních stěn nebo ploch stěn.

  Nově vytvořenou zešikmenou stěnu nelze zarovnat s existující zešikmenou nebo zúženou stěnou, takže možnost (Automaticky připojit a uzamknout) v tomto případě nefunguje. V tomto případě můžete použít možnost (Automaticky připojit).
