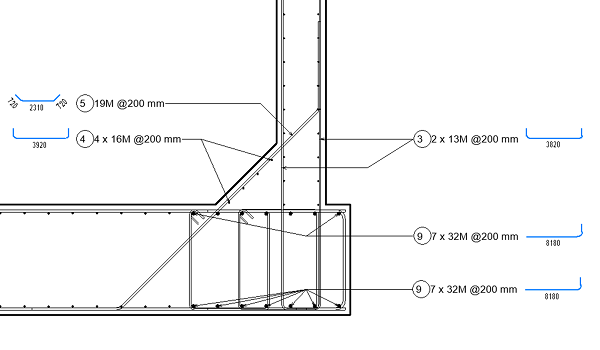

Realistické nebo schematické detaily ohybu tyčí pro vybranou jednotlivou výztuž nebo sady v půdorysném pohledu, řezu a bokorysném pohledu můžete umístit dovnitř nebo vně oblasti oříznutí pohledu.
Stejně jako v případě popisků, ořezání poznámky skryje detaily ohybu. Na rozdíl od jiných prvků typu poznámky však lze detaily ohybu kótovat.
Oblast oříznutí.
Ořezání poznámky.
Vizuální styl a přepsání
Detaily ohybu jsou objekty poznámek, které jsou součástí kategorie Detaily ohybu konstrukční výztuže. Pomocí nabídky Styly objektů můžete nastavit výchozí reprezentaci detailů ohybu v projektu nebo ji přepsat podle kategorie nebo podle prvku a změnit styl zobrazení v určitém pohledu.
Poznámka: Přepsání zobrazení podle prvku změní barvu textu a kót detailu ohybu, zatímco přepsání zobrazení podle kategorie změní pouze geometrii detailu ohybu.
Vzhled kót a textu lze formátovat změnou vlastností stylu kóty.
