Zobrazte a upravte parametry detailů ohybu výztuže.
| Parametr | Popis |
|---|---|
| Grafika | |
| Šířka |
Pouze schematické vytažení výztuže – Určuje šířku  kvádru, který definuje velikost schematického vytažení výztuže. Zadaná kóta je velikost tisku.
 |
| Výška |
Pouze schematické vytažení výztuže – Určuje výšku  kvádru, který definuje velikost schematického vytažení výztuže. Zadaná kóta je velikost tisku.
|
| Typ popisku | Určuje typ popisku vložený do vytažení výztuže. |
| Detail Level | Pouze realistické vytažení výztuže – Určuje, jak je vytažení výztuže zobrazeno v pohledu. |

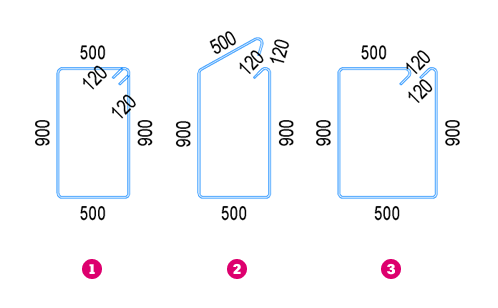

| Reprezentace | Určuje, zda je detail ohybu pro uzavřené tyče obrysů zobrazen stejně jako výztuž, s odsazenými segmenty nebo jako rozvinutý.
|
| Zobrazení pro 3D tvar | Určuje orientaci pohledu pro detail ohybu představující 3D tvary výztuží.
|
| Kóty sad výztuží s proměnnou délkou | Určuje, zda se mají zobrazit hodnoty pro odkazovanou tyč v sadě nebo minimální a maximální hodnoty. |
| Kóty | |
| Kóty délky úseků | Určuje, zda se mají na detailu ohybu zobrazit kóty délky. |
| Styl lineární kóty | Určuje styl lineární kóty, který se použije pro kóty délky úseku a délky oblouku na detailu ohybu. |
| Délky přímých úseků | Určuje, zda se mají pro detail ohybu zobrazit délky úseků pomocí kót nebo textu. |
| Délky obloukových úseků | Určuje, zda se mají délky oblouků pro detail ohybu zobrazit pomocí kót nebo textu. |
| Pozice textu kóty | Určuje, zda má být text kóty detailu ohybu vždy umístěn vně kótovací čáry nebo umístěn podle výchozího nastavení kóty.
|

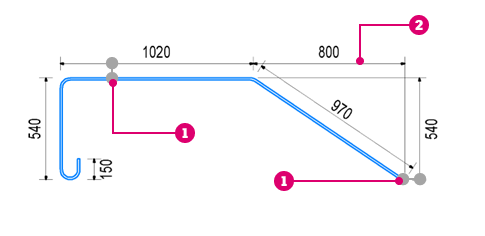

| Odsazení kóty | Určuje odsazení kótovací čáry detailu ohybu vzhledem k okótovanému úseku.
|
| Délky háků | Určuje, zda se mají pro detail ohybu zobrazit kóty délky háku. |
| Ostatní kóty | Určuje, zda se mají zobrazit další kóty, například ortogonální nebo celkové kóty, jak jsou definovány v rodině tvarů výztuží. |
| Úhlové kóty | Určuje, zda se mají pro detail ohybu zobrazit úhlové kóty. |
| Styl úhlové kóty | Určuje styl úhlové kóty, který se má použít pro detail ohybu. |

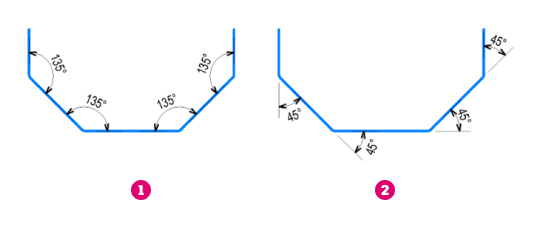

| Měření úhlů | Určuje, zda se mezi úseky detailu ohybu měří vnitřní nebo vnější úhly.
|
| Zobrazit pro úhly | Určuje, zda se mají zobrazit kóty úhlu detailu ohybu pro všechny úhly, nebo pouze pro úhly větší nebo menší než 90 stupňů. |

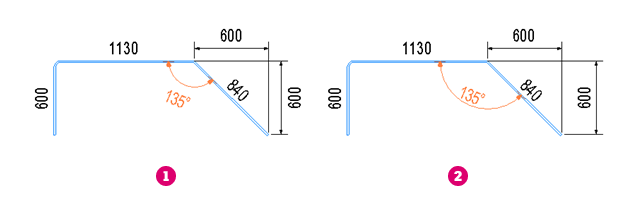

| Pozice textu úhlu | Určuje, zda má být text úhlové kóty detailu ohybu vždy umístěn vně kótovací čáry nebo umístěn podle výchozího nastavení kóty. |
| Odsazení úhlové kóty | Určuje odsazení úhlové kótovací čáry detailu ohybu. Hodnota odsazení je přizpůsobena měřítku pohledu (například 3 mm odsazení v měřítku 1:25 se rovná 75 mm v pohledu).
 Odsazení kóty.
|
| Úhly háků | Určuje, zda se mají pro detail ohybu zobrazit úhlové kóty háku. |
| Kóty průměru ohybu | Určuje, zda se má zobrazit ohyb tyče pro úseky oblouku detailu ohybu pomocí kót poloměru nebo průměru. |
| Styl kóty poloměru | Určuje styl kóty poloměru pro detail ohybu. |
| Styl kóty průměru | Určuje styl kóty průměru pro detail ohybu. |
| Typ kóty | Určuje, zda se má pro detail ohybu zobrazit ohyb tyče pomocí kót poloměru nebo průměru. |
| Ohyby segmentů | Určuje, zda se mají pro detail ohybu zobrazit také kóty ohybu segmentu. |
| Ohyby háků | Určuje, zda se mají pro detail ohybu zobrazit také kóty ohybu háků. |
Odsazení.
