Nástroj Terénní útvar definuje topografický prvek pomocí definovaných výškových bodů nebo importovaných dat.
Při zobrazení a práci s terénním útvarem zvažte následující možnosti:
- Čáry ohybů Čáry ohybů jsou hrany na terénních útvarech. Čáry ohybů jsou automaticky vytvářeny při přidávání bodů během vytváření terénního útvaru. Čáry ohybů jsou ve výchozím nastavení vypnuty. Můžete je zapnout tak, že je vyberete v kategorii Kategorie modelů/Terénní útvar v dialogu Viditelnost/Zobrazení.
- Maximální počet použitých bodů: Umožňuje upravit maximální počet bodů použitých k vytvoření terénního útvaru z importovaného souboru DWG nebo textového souboru. Počet bodů použitých pro terénní útvar řídí nastavení NativeToposolidMaxPointThreshold v souboru Revit.ini.
- Rozsah od 10 000 do 50 000 bodů.
- Výchozí hodnota: 20 000
Poznámka: Vyšší počet použitých bodů vytvoří přesnější reprezentace terénního útvaru, může však ovlivnit výkon při úpravách terénního útvaru nebo při navigaci v modelu.Další informace naleznete v části Různé nastavení v souboru Revit.ini.
Prvky terénních útvarů lze oříznout pomocí jiných prvků. Pomocí příkazu Ořezat geometrii v rodině můžete provádět booleovské operace tvarování terénních útvarů. Pomocí příkazu Rozdělit prvky můžete terénní útvar rozdělit na více prvků terénního útvaru.
- Komponenty terénu
- Parkoviště
- Zábradlí
- Prvky založené na podlaží
Na hranu terénního útvaru lze použít rodiny hran desek. Hranu desky lze například použít k modelování hrany obrubníku na pozemku.
Prvky terénních útvarů podporují vzory povrchů používané materiálem přiřazeným k terénnímu útvaru. Další informace o definování vzoru povrchu pro materiál naleznete v části Vzory výplní pro grafiku materiálů.

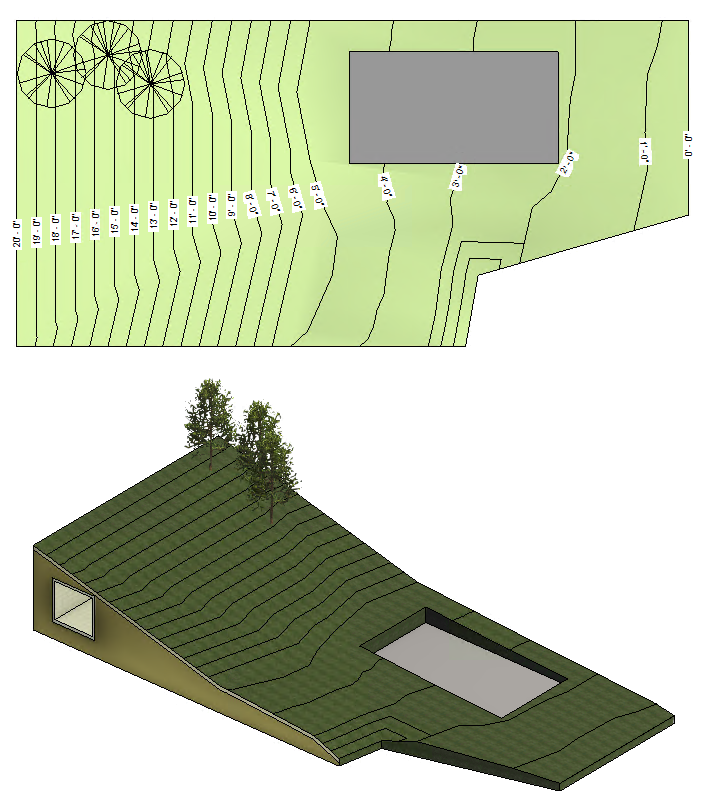

Vzorkování terénního tvaru v půdorysu pozemku a 3D pohledu
