Vytváření standardních 3D tvarů výztuže otáčením háků a ohybů

Nyní můžete umístit výztuž s 3D otočenými háky nebo ohyby nebo otočit háky či ohyby existujících tyčí. Při otáčení háků nebo ohybů na koncích výztuže se vytvoří 3D tvar výztuže, pokud se segmenty tyče, háku a ohybu již nenacházejí ve stejné rovině.

Tvar tyče bude porovnán s existujícím tvarem s podobným otočením nebo se vytvoří nový tvar s různými intervaly otočení háku. Tyče volného tvaru se také mohou shodovat s tvary výztuží s otočenými háky/ohyby, což zajišťuje, že pro takové tyče lze extrahovat data výroby.

Tip: Aby se mohlo porovnání tvaru provést, je třeba do definice tvaru výztuže zahrnout háky. Při tom postupujte takto:

1. Na kartě Konstrukce panelu Výztuž klikněte na šipku a vyberte možnost Nastavení výztuže.
2. V dialogu Nastavení výztuže Obecná nastavení výztuže zaškrtněte políčko Zahrnout háky do definice tvaru výztuže.

Tyto 3D tvary a existující multiplanární tyče se zobrazují v půdorysných a izometrických pohledech, v prohlížeči tvarů výztuží nebo při změně tvaru existující tyče.

Požadovaný tvar můžete vybrat během umisťování výztuže a také při změně tvaru existující tyče.

Otočení háku nebo ohybu, tvary výztuží a číslování

Při definování tvaru výztuže se bere v úvahu otočení háku a ohybu. Za tímto účelem je nutné do definice tvaru výztuže zahrnout háky přepnutím možnosti v dialogu Nastavení výztuže. Ohyby vždy definují tvar výztuže.

Při číslování výztuží se porovnává tvar výztuže, délky segmentů a otočení háku nebo ohybu a určí se číslo pro každou tyč.

V jednoduchém případě rovné tyče identická otočení udrží háky/ohyby ve stejné rovině a budou se shodovat s tvarem výztuže s otočením 0 stupňů (standardní tvary v knihovně).

Pokud mají háky nebo ohyby různé otočení, pak nejsou ve stejné rovině a vytvoří se nový tvar pro každý 15stupňový interval.

V následujícím příkladu mají dvě tyče stejný tvar výztuže, protože úhel otočení háku na počátku je ve stejném 15stupňovém intervalu. Počty výztuží jsou odlišné, protože natočení háků jsou jiná (40 a 45 stupňů)

Číslo výztuže	1	1	3	4
Tvar	02	02	Tvar výztuže 1	Tvar výztuže 1
Otočení háku na počátku	0°	230°	40°	45°
Otočení háku na konci	0°	230°	90°	90°

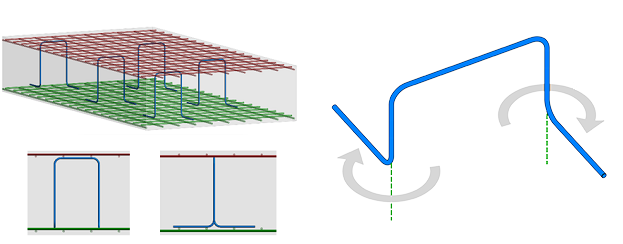

Tip: Pomocí tohoto otočení je možné modelovat spoje ve stěně, které jsou rozmístěné v jednom směru, ale na tyče se napojují v jiném směru.

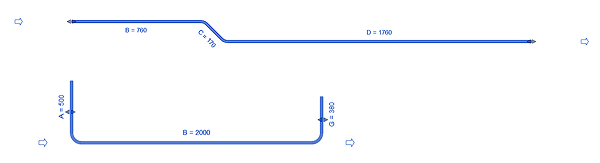

Přepsání délky háku nebo ohybu podle instance

Přepnutím možnosti Přepsat délky háků nebo Přepsat délky ohybu na paletě Vlastnosti nebo ve výkazu výztuže můžete upravit délky háků nebo ohybů přímo pro každou instanci výztuže. To je možné použít u libovolných výztuží s háky či ohyby a je třeba, aby byly délky háků nebo ohybů přiřazeny k parametru tvaru výztuže.

Délky segmentů můžete upravit na paletě Vlastnosti, ve výkazu nebo přímo na kreslicí ploše kliknutím na některou z hodnot.

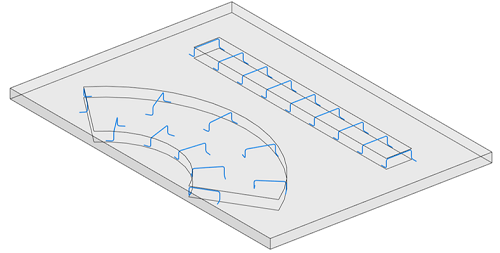

Výztuž podél trajektorie a 3D háky

K distribuci samostatných výztuží v projektu použijte tvary výztuží s 3D háky jako výztuže podél trajektorie.

Tip: Vyberte tyč uvnitř výztuže podél trajektorie a stisknutím mezerníku ji otočte do jiného směru.

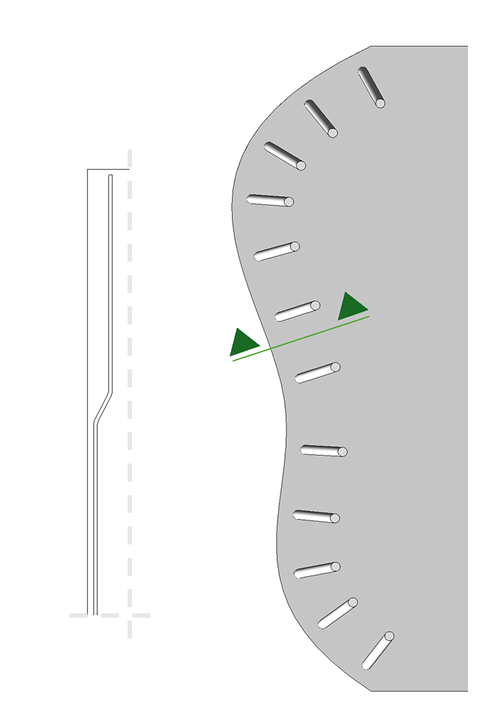

Otočení háku nebo ohybu u výztuže volného tvaru

U výztuže volného tvaru je výchozí otočení ohybu nebo háku (0 stupňů) kolmé k hostitelskému povrchu.
