Zarovnání analytického modelu pro celé budovy s osnovami a podlažími

Nástroj pro automatizaci vytvoří analytické prvky pro vybrané konstrukční fyzické objekty. Vytvořený analytický model se řídí inženýrskými postupy nastavenými pomocí automatizační logiky založené na pravidlech. Objekty jsou zarovnány k podlažím a osnovám projektu, ale také k vypočteným referencím.

Automatizace používá vypočítané výchozí hodnoty, ale jejich nastavení můžete také upravit pomocí příslušných parametrů.

1. Zarovnat k osnovám a vypočítaným referencím v půdorysu
2. Zarovnat k podlažím
3. Zarovnat k nakloněným rovinám

Zarovnat k osnovám a vypočítaným referencím v půdorysu

Vybraný konstrukční fyzikální model je analyzován nástrojem pro automatizaci za účelem identifikace jednotlivých dominantních směrů.

Pro každý dominantní směr jsou vybrané konstrukční prvky seskupeny podle jejich relativního odsazení.

Pro každou určenou skupinu se vypočítá virtuální osnova. Tato virtuální osnova bude použita jako reference pro vertikální zarovnání, podle které budou všechny prvky ve skupině zarovnány do roviny.

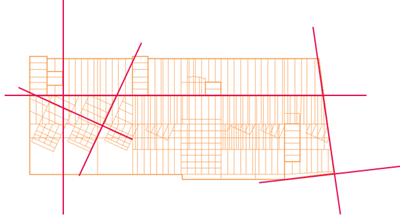

Pokud se osnova modelu s touto skupinou překrývá, bude považována za vertikální referenci, ke které budou všechny prvky skupiny zarovnány do roviny.

Poznámka: Toto odsazení je vypočtená hodnota představující průměr všech šířek nosníků a tloušťky stěn ve výběru. Může být vynásobena faktorem, který je zadán v nastavení nástroje pro automatizaci.

Tento faktor násobení můžete upravit:

1. Na kartě Analyzovat panel Konstrukční analytický model klikněte na možnost (Analytická automatizace).
2. V rozevíracím seznamu klikněte na možnost (Spustit změnu fyzických prvků na analytické pro budovy).
3. Na kartě Upravit | Upravit, klikněte na (Zarovnat).
4. V rozevíracím seznamu vyberte možnost (Zarovnat: Na půdorys).
5. Na kartě Upravit | Zarovnat na půdorys upravte toleranci podle potřeby.

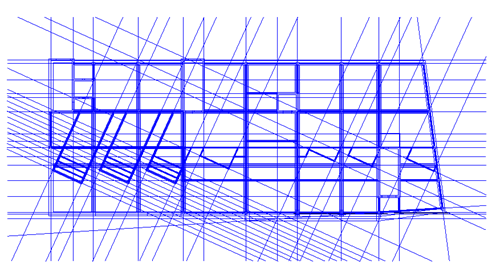

Poznámka: Vysoká hodnota tohoto faktoru seskupí fyzické prvky s větším relativním odsazením mezi nimi. Jejich přidružené analytické prvky budou zarovnány se stejnou osnovou, což poskytne zjednodušenou reprezentaci.

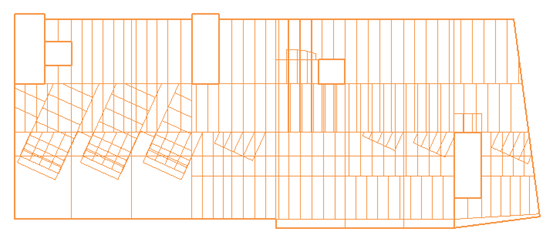

Poznámka: Menší hodnota tohoto faktoru seskupí pouze fyzické prvky, které se nacházejí blízko sebe. Výsledkem bude méně zarovnaný model, který se však zaměří více na sledování polohy přidružených prvků v rovině.

Náhled úpravy tolerance si můžete prohlédnout následovně:

1. Na kartě Analyzovat panel Konstrukční analytický model klikněte na možnost (Analytická automatizace).
2. V rozevíracím seznamu klikněte na možnost (Spustit změnu fyzických prvků na analytické pro budovy).
3. Na kartě Upravit | Upravit, klikněte na (Zarovnat).
4. V rozevíracím seznamu vyberte možnost (Zarovnat: Na půdorys).
5. Na kartě Upravit | Zarovnat na půdorys Režim klikněte na tlačítko (Náhled zarovnání).

Poznámka: Když upravíte toleranci nebo výběr, reference v půdorysu se resetují. Stávající referenční půdorysy budou odstraněny. Chcete-li zobrazit změny, použijte znovu možnost Náhled zarovnání. Před provedením těchto změn se zobrazí zpráva s upozorněním, ve které můžete změny potvrdit nebo zrušit.

Zarovnat k podlažím

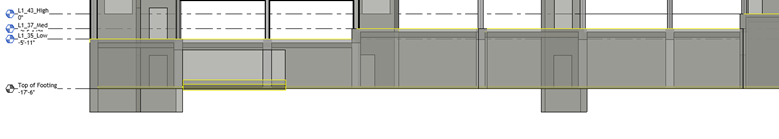

Při vertikálním zarovnání hledá každý prvek modelu podlaží v rámci tolerance. Pokud je v rámci této tolerance nalezeno podlaží, je analytické znázornění tohoto prvku zarovnáno s tímto podlažím.

Tato tolerance je vypočtená hodnota pro každý typ objektu:

• U nosníků je to výška jejich průřezu.
• U podlaží je to jejich tloušťka.
• U sloupů a stěn je to jejich výška.

Tato tolerance se měří od:

• Geometrické osy nosníku.
• Horní část podlahy a základové desky.
• Horní nebo dolní část stěn a sloupů.

Tuto toleranci lze vynásobit faktorem, který je zadán v nastavení nástroje pro automatizaci pro jednotlivé typy objektu.

Chcete-li upravit hodnoty tolerance:

1. Na kartě Analyzovat panel Konstrukční analytický model klikněte na možnost (Analytická automatizace).
2. V rozevíracím seznamu klikněte na možnost (Spustit změnu fyzických prvků na analytické pro budovy).
3. Na kartě Upravit | Upravit, klikněte na (Zarovnat).
4. V rozevíracím seznamu vyberte možnost (Zarovnat: K podlažím).
5. Na kartě Upravit | Zarovnat k podlažím panel Tolerance podlaží upravte hodnoty tolerance podle potřeby.

Poznámka: Větší faktor pomáhá prvkům najít vzdálenější podlaží.

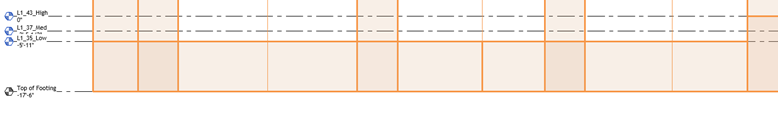

Pokud je v rámci tolerance prvku rozpoznáno více podlaží, bude podlaží přiřazené k většině prvků použito jako podlaží zarovnání pro všechny prvky.

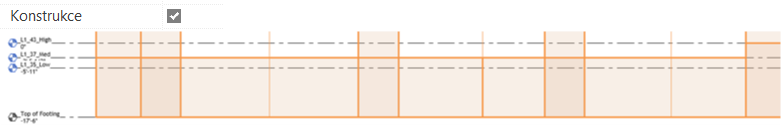

Chcete-li určit podlaží, ke kterému budou prvky zarovnány, zkontrolujte ve vlastnostech podlaží parametr Konstrukční.

Zarovnat k nakloněným rovinám

Nakloněné roviny jsou vypočtené virtuální reference. Jsou určeny, když nástroj pro automatizaci rozpozná šikmou krokev s úhlem k vodorovné rovině menším než 35 stupňů.

Analytická reprezentace této krokve a všechny analytické prvky, které mají fyzické protějšky v kontaktu s touto krokví, budou zarovnány k této rovině.

Poznámka: Zarovnání nelze upravit k nakloněným rovinám. Pro automatizaci se také doporučuje používat jednoduché kombinace nakloněných rovin (např. střecha s jedním až dvěma sklony).
