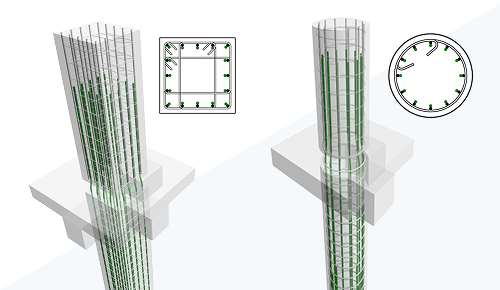

Jednoduše modelujte ohýbanou výztuž v přeplněných oblastech, abyste předešli kolizím.
- Výztuž můžete rozšířit pomocí ohybů na podobné betonové prvky.
- Stejně jako háky představují ohyby parametrické zakončení tyče.
- Ohyby lze přidat k výztužím řízeným tvarem a výztužím volného tvaru. Přítomnost ohybu určuje tvar, buď odpovídá existujícímu tvaru, nebo vytváří nový tvar.
- Ohyb se přidává v rámci délky segmentu jak u výztuže řízené tvarem, tak u výztuže volného tvaru.

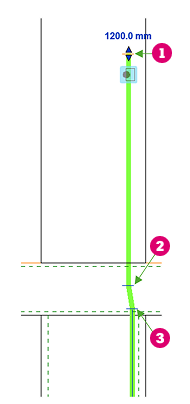

- Úprava vazeb tyčí s ohybem: Pro každý konec ohýbané tyče existují tři polohy uzlu, od kterých se měří odsazení:
- Otáčení ohybu a háku: Otáčení ohybu se použije na všechny tyče v sadě a určuje tvar výztuže. Jednotlivé tyče můžete otáčet pomocí možnosti Upravit tyče. U výztuže volného tvaru je výchozí otočení ohybu (0 stupňů) kolmé k hostitelskému povrchu.
- Rozměry ohybu a přepsání podle typu: Duplikujte existující typ ohybu a vytvořte si vlastní. Přepište hodnoty sklonu ohybu a délky pro daný typ výztuže. Viz část Parametry délky ohybu výztuže.
-
Vykazování délek ohýbané výztuže a úprava rodiny tvarů výztuží:
- Přiřazení háků, zakončení a ohybů lze řídit pomocí parametrů Typ na počátku / Typ na konci v rodině tvarů výztuží.
- Pomocí nového parametru Název tvaru můžete vykázat kód tvaru pro ohýbané a načrtnuté tyče. Tento parametr lze upravovat z rodiny tvarů.
- Přidejte počáteční/koncové délky ohybů do parametrů tvaru výztuže, které chcete vykazovat v modelu.
- Parametr Název tvaru je v modelu dostupný pouze ke čtení.
Tuto funkci doporučili zákazníci na fóru Ideas a je popsána v harmonogramu vývoje produktu.
Další informace naleznete v částech Definování a přidání ohýbané výztuže a Úprava vazeb výztuže u ohýbaných tyčí.
