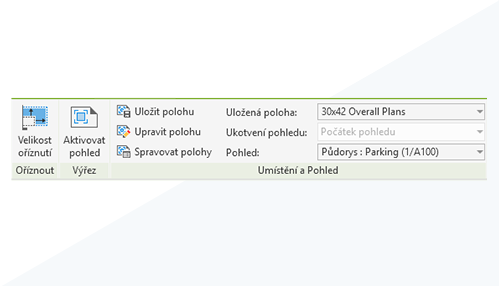

Pomocí panelu Umístění a Pohled dostupného v nabídce Upravit | Výřezy můžete ukládat, upravovat a spravovat umístění pohledu na výkresu.
Použití uložených poloh pohledů
Chcete-li zarovnat pohledy na výkresech, použijte možnosti ukotvení pohledu:
- Počátek pohledu (výchozí): Připne a zachová polohy pohledů na výkresech vzhledem k počátku pohledu. Tato metoda je užitečná, pokud chcete zarovnat půdorysné pohledy mezi výkresy.
- Možnosti Na střed, Levý horní, Pravý horní, Pravý dolní, Levý dolní: Připne a zachová polohy pohledů na výkresech vzhledem k zadanému ukotvení pohledu. Tato metoda je užitečná, pokud chcete, aby pohledy byly vždy umístěny na určitém místě výkresu, například v blízkosti rohu s rohovým razítkem.
Umístění pohledů na výkres je užitečné v případech, pokud máte mnoho podobných půdorysných pohledů a chcete, aby byly zarovnány a zůstaly koordinovány mezi jednotlivými výkresy. Případně máte typická rozvržení, například řezy stěn budov, která chcete umístit ve stejném odsazení na více výkresech.
Existující funkce Změna pohledu na výkres byla integrována do těchto pracovních postupů následujícím způsobem:- Starší parametr Umístění výřezu byl sloučen s parametrem Ukotvení pohledu.
- Ukotvení pohledu = Počátek pohledu je výchozí pro všechny pohledy.
- Pohledy, které podporují a mají povolenu oblast oříznutí, mohou používat možnost Ukotvení pohledu = Na střed a také další nové možnosti ukotvení: Levý horní, Pravý horní, Pravý dolní, Levý dolní.
Do nabídky pravého tlačítka myši na výkresech v Prohlížeči projektu byl přidán nový podpůrný příkaz Obnovit polohy rohového razítka, který umožňuje přesunout umístěné instance rohových razítek na výkresech zpět do výchozího počátku. Tento příkaz je dostupný, když je v Prohlížeči projektu vybráno více instancí rohového razítka nebo více výkresů.
Tuto funkci doporučili zákazníci na fóru Ideas (Zarovnání pohledů na samostatných výkresech a Větší kontrola nad umísťováním pohledů na výkresech) a je popsána v harmonogramu vývoje produktu.
Další informace naleznete v části Umístění pohledu na výkres a automatické umístění.
