Reference pohledů byly vylepšeny. Nyní zahrnují štítky referencí založené na instancích a možnost zahrnout štítky sdílených parametrů.

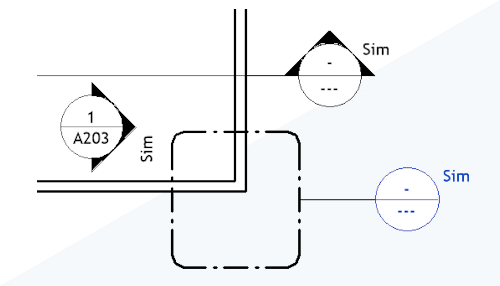

Štítky referencí pohledů založené na instancích
Dříve se při umísťování reference pohledu, která odkazovala na jiný pohled, používal štítek pohledu založený na typu. Tento štítek je nyní založen na instancích, díky čemuž je reference pohledu flexibilnější a snadněji se koordinuje se standardy dokumentace. Po umístění můžete provést změny štítku v pohledu změnou hodnoty položky Štítek reference na paletě Vlastnosti. Výchozí hodnota přiřazená k referenci pohledu je nastavena parametrem typu pohledu, Výchozí štítek reference.
Další informace naleznete v částech Umístění referenčního pohledu, Vytvoření referenčního řezu a Vytvoření referenčního detailu.

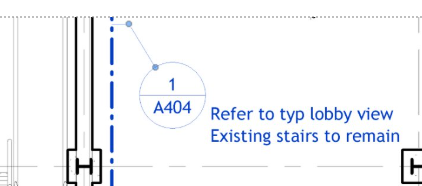

Sdílené parametry ve štítcích rodin referencí pohledu
- Záhlaví detailů
- Značky pohledů
- Značky řezů
- Reference pohledů
Pracovní postup pro přidávání sdílených parametrů je shodný s pracovním postupem používaným pro ostatní podporované kategorie rodin. V souboru modelu je sdílený parametr přiřazen ke kategorii Pohledy.
Další informace naleznete v částech Vytvoření sdílených parametrů projektu , Dialog Upravit štítek a Vytvoření štítku.
