Nástroje terénních útvarů byly vylepšeny, včetně aktualizací částečného oddělení a vylepšení přesnosti.
Vylepšení částečného oddělení

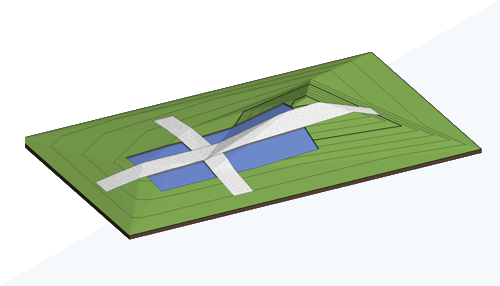

Při vytváření částečného oddělení na terénním útvaru se vygeneruje nové částečné oddělení, které sleduje geometrii hostitelského terénního útvaru. Můžete zadat odsazení k částečnému oddělení. Kladné odsazení umístí částečné oddělení nad hostitele, zatímco záporné odsazení je umístí pod hostitele. Při záporném odsazení dojde k vyhloubení hostitele a objem výkopů je uveden ve vlastnostech částečného oddělení. Chcete-li vytvořit částečné oddělení, které používá jiný materiál než hostitelský terénní útvar, změňte typ terénního útvaru.
Částečná oddělení jsou podkategorií terénních útvarů. Pomocí stylů objektů a přepsání viditelnosti/zobrazení můžete řídit způsob zobrazení částečných oddělení v pohledech modelu.
- Zdědit vrstevnice – Tento parametr je nyní řízen přímo typem terénního útvaru použitým částečným oddělením.
- Materiál – Tento parametr je nyní řízen přímo typem terénního útvaru použitým částečným oddělením.
Hladiny používané ve složených konstrukcích, jako je například terénní útvar, mají geometrické omezení, které musí být větší než 0,8 mm. Pokud má původní částečné oddělení výšku menší než 0,8 mm, bude vytvořen typ s minimální tloušťkou. Graficky si zachová výšku, polohu a materiál původního částečného oddělení a spodní část nového částečného oddělení se rozšíří pod povrch hostitelského terénního útvaru
Další informace naleznete v části Částečné oddělení terénního útvaru.
Prahová hodnota bodů
- LinkToposolidMaxPointThreshold – Používá se při připojování topografie k modelu.
- NativeToposolidMaxPointThreshold – Používá se při vytváření prvků terénních útvarů z importovaných souborů DWG nebo textových souborů.
Nastavte pro ně hodnoty v souboru Revit.ini. Platný rozsah hodnot je 10 000 až 50 000. Větší počet bodů použitých k vytvoření prvků terénních útvarů zajistí přesnější reprezentaci, ale může ovlivnit výkon při úpravách terénních útvarů nebo při navigaci v modelu. Výchozí hodnota pro obě nastavení je 20 000 bodů.
Pokud změníte hodnotu nastavení v souboru Revit.ini, použije se toto nastavení na terénní útvary vytvořené po provedení změny. Terénní útvary vytvořené před změnou nebudou ovlivněny.
Další informace naleznete v částech Soubor Revit.ini a Různé nastavení v souboru Revit.ini.
Přesnost objemů nové úrovně povrchu
Metody používané k výpočtu objemů výkopů a násypů nové úrovně povrchu byly přepracovány tak, aby byla zajištěna větší přesnost. Další objemy za hranicí nového terénního útvaru již nejsou do výpočtů zahrnuty. Objem se nyní počítá výhradně v rámci hranic nového terénního útvaru a promítá se směrem nahoru.
Další informace naleznete v částech Vytvoření nové úrovně povrchu a Vykazování objemů výkopů a násypů na pozemku.
Byla zlepšena přesnost při připojování topografie
Při opakovaném načítání topografie připojené v předchozích verzích aplikace Revit může mít zlepšená přesnost připojení za následek topografii, která lépe odpovídá geometrii propojeného souboru. V některých případech můžete úspěšně připojit topografii, která dříve nebyla možná. Viz například níže uvedené obrázky.

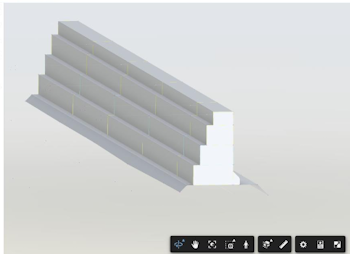

Zdrojový soubor, který se má připojit
|

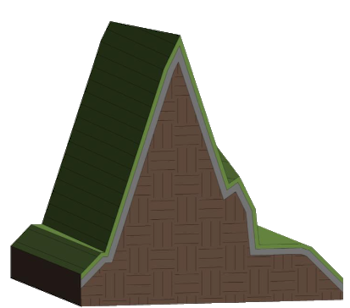

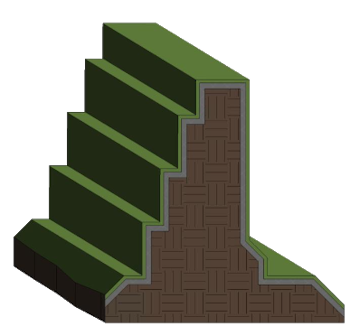

Před zlepšením přesnosti | Po zlepšení přesnosti |
|---|---|
 |
 |
Další informace naleznete v části Připojení topografie.
Stabilita vyříznutí
Povolením stability vyříznutí v modelech zvýšíte pravděpodobnost úspěšných řezů u některých terénních útvarů. Nastavení Stabilita vyříznutí používá na geometrii řezu malý posun náhodně podél osy X nebo Y, dokud nebude řez úspěšný. Tento posun může mírně ovlivnit přesnost geometrie vybrání. Při použití stability vyříznutí budou veškeré změny zaznamenány v upozornění a v souboru žurnálu.
Tyto funkce byly doporučeny zákazníky na fóru Ideas (Povolit zahloubení nových částečných oddělení topografie do topografie a Povolit částečným oddělením terénních útvarů používat typy terénních útvarů (místo materiálů)) a jsou popsány v harmonogramu vývoje produktu.
Další informace naleznete v části Terénní útvar: Hloubení a odstranění hloubení.
