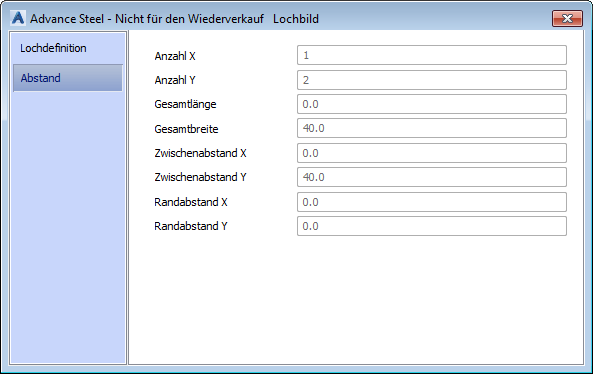

Dialogfeld Lochbild: Registerkarte Abstand

Auf dieser Registerkarte des Dialogfelds Eigenschaften können Sie die Größe der Lochgruppe, den Abstand zwischen den Löchern und die Anzahl der Löcher ändern.

In Lochbildern, die durch zwei diagonal gegenüber liegende Punkte definiert sind, können Sie die Größe der Lochgruppe anpassen.

Anmerkung: Die Zwischenabstände und der Randabstand hängen zusammen, da die Breite und Länge des Lochbilds sich nicht ändern. Ein Wert wird automatisch berechnet, wenn der andere festgelegt wird.

Option	Beschreibung
Anzahl X	Definiert die Anzahl der Löcher in X-Richtung.
Anzahl Y	Definiert die Anzahl der Löcher in Y-Richtung.
Gesamtlänge	Definiert die Länge des Lochbilds (in Richtung der X-Achse).
Gesamtbreite	Definiert die Breite des Lochbilds (in Richtung der Y-Achse).
Zwischenabstand X	Definiert den Abstand zwischen den Löchern entlang der X-Achse.
Zwischenabstand Y	Definiert den Abstand zwischen den Löchern entlang der Y-Achse.
Randabstand X	Definiert den Abstand der äußeren Lochlinie zum Lochbildrand in Richtung der X-Achse.
Randabstand Y	Definiert den Abstand der äußeren Lochlinie zum Lochbildrand in Richtung der Y-Achse.

Für eine rechteckige Anordnung, die von einem Mittelpunkt aus erstellt wird, können Sie die Anzahl der Löcher und den Abstand zwischen den Löchern ändern (Änderungen werden relativ zum Mittelpunkt der Anordnung durchgeführt). Die Lochposition innerhalb der Gruppe ändert sich relativ zum Mittelpunkt.

Sie können die Größe einer durch einen Eckpunkt definierten Lochgruppe anpassen. Die Lochposition innerhalb der Gruppe ändert sich relativ zum Eckpunkt.
