Teilen und Zusammenführen von Trägern

Erfahren Sie, wie Sie Träger im 3D-Modell teilen oder zusammenführen können.

Teilen von Trägern

Träger können durch Angabe der Teilungspunkte in zwei oder mehr Träger geteilt werden. Verarbeitungen des ursprünglichen Trägers werden an die neu erstellten Träger übertragen.

Dieses Werkzeug kann für gerade und gebogene Träger verwendet werden.

Tipp: Um die ausgewählten Träger in gleich große Segmente zu teilen, platzieren Sie Fangpunkte in gleichen benutzerdefinierten Abständen. Weitere Informationen finden Sie im Abschnitt zum Werkzeug Teilen von Trägern.

Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Objekte Gruppe Träger auf (Träger teilen).

Befehlszeile: _AstM4CommSeparateBeams

Teilen eines Trägers

1. Klicken Sie auf der Registerkarte Objekte Gruppe Träger auf (Träger teilen).
2. Wählen Sie einen Träger aus und drücken Sie die <Eingabetaste>.
3. Wählen Sie einen Teilungspunkt aus und drücken Sie die <Eingabetaste>.

• Der ausgewählte Träger wird geteilt.

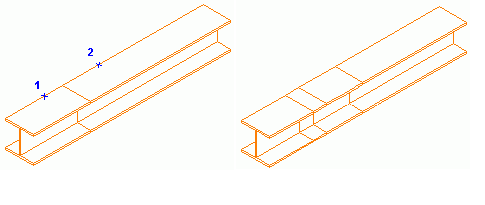

Teilen mehrerer Träger

1. Klicken Sie auf der Registerkarte Objekte Gruppe Träger auf (Träger teilen).
2. Wählen Sie die Träger aus und drücken Sie die <Eingabetaste>.
3. Wählen Sie den/die Teilungspunk(e) aus und drücken Sie die <Eingabetaste>.

• Die Träger werden geteilt.

Teilen von Trägern mit Lücke

Anmerkung: Eine Lücke verkürzt die Systemlinien, ohne Kürzungsbearbeitungen zu erstellen.

1. Klicken Sie auf der Registerkarte Objekte Gruppe Träger auf (Träger teilen).
2. Wählen Sie die Träger aus und drücken Sie die <Eingabetaste>.
3. Um die Lücke festzulegen, geben Sie G (Gap, Lücke) in die Befehlszeile ein und drücken Sie die <Eingabetaste>.
4. Geben Sie einen Wert für die Lücke zwischen den einzelnen Trägern ein und drücken Sie die <Eingabetaste >.
5. Wählen Sie den/die Teilungspunk(e) aus und drücken Sie die <Eingabetaste>.

• Die Träger werden geteilt.

Zusammenführen von Trägern

Zwei oder mehrere Träger (oder Polyträger) können zusammengeführt werden, auch wenn eine Lücke zwischen ihnen liegt. Die Träger müssen sich in derselben Ebene befinden.

Anmerkung: Die Verbindungen sind nicht betroffen.

Zugriff auf den Befehl

Klicken Sie auf der Registerkarte Objekte Gruppe Träger auf (Verbindet Träger).

Befehlszeile: _AstM4CommMergeBeams

1. Klicken Sie auf der Registerkarte Objekte Gruppe Träger auf (Verbindet Träger).
2. Wählen Sie die Träger aus und drücken Sie die <Eingabetaste>.

• Die Träger werden zusammengeführt.
