Einfügen oder Entfernen einer Blechecke

Erfahren Sie, wie Sie eine Blechecke einfügen oder entfernen können.

Sie können in einem polygonalen Blech eine neue Ecke am Mittelpunkt der ausgewählten Kante einfügen. Die eingefügte Ecke können Sie auf die gleiche Weise wie alle anderen Ecken mithilfe des Griffpunkts ändern.



Zugriff auf den Befehl

Klicken Sie in der Werkzeugpalette Bearbeitungen auf (Ecke einfügen).

Befehlszeile: _AstM4CommInsertPlateVertex

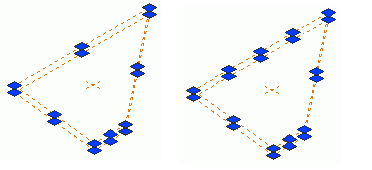

Einfügen einer neuen Ecke in einem polygonalen Blech
  1. Klicken Sie in der Werkzeugpalette Bearbeitungen auf (Ecke einfügen).
  2. Wählen Sie die zu teilende Kante des polygonalen Blechs aus.


Entfernen einer Ecke

Sie können die Ecken eines polygonales Blechs entfernen. Eine neue Kante wird zwischen den zu verbindenden Eckpunkten erstellt.

Zugriff auf den Befehl

Klicken Sie in der Werkzeugpalette Bearbeitungen auf (Ecke entfernen).

Befehlszeile: _AstM4CommRemovePlateVertex

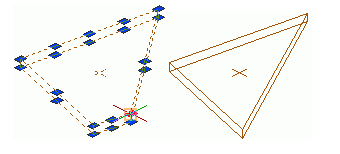

Entfernen einer Ecke aus einem polygonalen Blech
  1. Klicken Sie in der Werkzeugpalette Bearbeitungen auf (Ecke entfernen).
  2. Wählen Sie eine Ecke des polygonalen Blechs aus.
