Markieren von Objekten

Erfahren Sie, wie Sie Objekte im 3D-Modell hervorheben.

Ausgewählte Objekte zur Markierung hinzufügen

So greifen Sie auf den Befehl zu

Werkzeugpalette Auswahl: (Selektierte Objekte zur Markierung hinzufügen).

Befehlszeile: _AstM4CommMarkSelAdd

So fügen Sie Objekte einer Markierung hinzu

1. Wählen Sie die hervorzuhebenden Objekte mit einer der Auswahlmethoden aus.
2. Werkzeugpalette Auswahl: Klicken Sie auf (Selektierte Objekte zur Markierung hinzufügen).

Die ausgewählten Objekte werden im Modell rot hervorgehoben.

Ausgewählte Objekte aus der Markierung entfernen

Sie können markierte Objekte aus einer Auswahlgruppe markierter Objekte entfernen.

So greifen Sie auf den Befehl zu

Werkzeugpalette Auswahl: Klicken Sie auf (Selektierte Objekte aus der Markierung entfernen).

Befehlszeile: _AstM4CommMarkSelSub

So entfernen Sie alle Objekte aus der Markierung

1. Wählen Sie alle hervorgehobenen Objekte mit dem Werkzeug Auswahl aller hervorgehobenen Objekte aus.
2. Werkzeugpalette Auswahl: Klicken Sie auf (Selektierte Objekte aus der Markierung entfernen).

• Die Markierung aller hervorgehobenen Objekte wird aufgehoben.

So entfernen Sie ausgewählte Objekte aus der Markierung

1. Werkzeugpalette Auswahl: Klicken Sie auf (Selektierte Objekte aus der Markierung entfernen).
2. Wählen Sie die hervorgehobenen Objekte aus, deren Markierung aufgehoben werden soll.

• Die Markierung der ausgewählten hervorgehobenen Objekte wird aufgehoben.

Markierung aller Objekte aufheben

Verschiedene Advance Steel Werkzeuge ermöglichen Ihnen das Hervorheben eines oder mehrerer Objekte. Mit diesem Werkzeug können Sie die Markierung der ausgewählten Objekte aufheben.

Kollisionskörper, temporäre Trägerquerschnitte und Suchpfeile werden ebenfalls gelöscht.

Anmerkung: In einigen Situationen wird empfohlen, alle Markierungen aus dem Modell zu entfernen, um sicherzustellen, dass zuvor markierte Objekte und Volumina keine Verwechslungen bei später verwendeten Befehlen verursachen.

So greifen Sie auf den Befehl zu

Werkzeugpalette Auswahl: (Anzeige aufheben).

Befehlszeile: _AstM4CommUnmarkObjects

So heben Sie die Auswahl der hervorgehobenen Objekte auf

1. Wählen Sie die Objekte mit einer der Auswahlmethoden aus.
2. Werkzeugpalette Auswahl: Klicken Sie auf (Anzeige aufheben).

• Die Auswahl wird umgekehrt.

Markierte Objekte durchsuchen

In einem großen Modell sind hervorgehobene Objekte nicht immer leicht zu finden. Kollisionen sind beispielsweise häufig sehr klein und daher ist es oft sehr schwer, die Kollisionskörper im Modell ohne Hilfe zu finden.

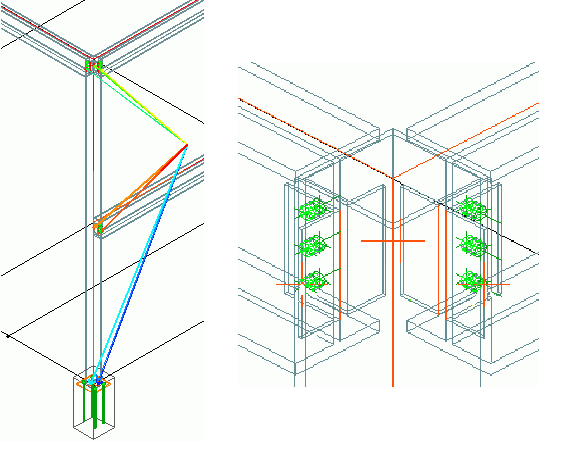

Die Objekte können zur leichteren Identifizierung mit einem von der Mitte des Ansichtsfensters ausgehenden Pfeil angezeigt werden. Der Pfeil kann wie jedes andere Objekt gelöscht oder ausgeblendet werden.

Anmerkung: Mithilfe des Werkzeugs Markierte Objekte suchen () können Sie direkt zu dem mit der Pfeilspitze markierten Bereich zoomen.

So greifen Sie auf den Befehl zu

Werkzeugpalette Auswahl: (Markierte Objekte suchen).

Befehlszeile: _AstM4CommShowMarkings

Zum markierten Objekt zoomen

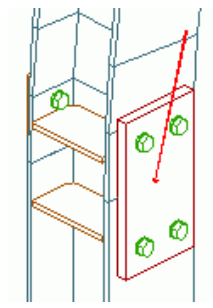

Mit dem Werkzeug Zum markierten Objekt zoomen können die Objekte zur leichteren Identifizierung mit einem von der Mitte des Ansichtsfensters ausgehenden Pfeil angezeigt werden. Nachdem die hervorgehobenen Objekte gefunden wurden, können Sie mit diesem Werkzeug den Bereich im Pfeilkopf anzeigen.

So greifen Sie auf den Befehl zu

Werkzeugpalette Auswahl: (Zum markierten Objekt zoomen).

Befehlszeile: _AstM4CommGotoMark

So vergrößern Sie ein markiertes Objekt

1. Werkzeugpalette Auswahl: Klicken Sie auf (Zum markierten Objekt zoomen).
2. Wählen Sie einen der angezeigten Pfeile aus und drücken Sie die Eingabetaste.

• Es wird der Bereich angezeigt, in dem das hervorgehobene Element platziert wird.
