Beibehalten von Lochpositionen beim Strecken von Trägern

Sie können die Position von Löchern auf verschiedenen linearen Elementen, wie z. B. Stahlträgern und -stützen, beibehalten, während Sie die Länge des Elements ändern.

Dieses Verhalten ist vorgabemäßig aktiviert und bewirkt, dass die Löcher in Stahlelementen ihre Position unverändert beibehalten, wenn die Länge des Elements geändert wird (mit Befehlen wie Länge, Strecken, Stutzen, Dehnen usw.).

So deaktivieren Sie dieses Verhalten, damit die Löcher ihre Position ändern (Abstand vom nächstgelegenen Ende des Elements bleibt konstant)
  1. Klicken Sie unter Registerkarte Start Gruppe Einstellungen auf (Management Tools).
  2. Deaktivieren Sie unter Vorgaben Träger Allgemein das Kontrollkästchen "Lochpositionen konstant relativ zu Anbauteilen beim Strecken von Trägern beibehalten".
Anmerkung: Diese Vorgabe wirkt sich nur auf das Verhalten von Löchern aus, die mit der Umschaltoption (Schalter Schrauben/Anker/Löcher/Kopfbolzen) erstellt wurden. Weitere Informationen finden Sie unter Erstellen von Mustern für Verbindungsobjekte.
Wenn Sie die Länge eines linearen Elements mit Löchern ändern, unterscheidet sich das Verhalten der Löcher je nach Status der Vorgabe "Lochpositionen konstant relativ zu Anbauteilen beim Strecken von Trägern beibehalten":

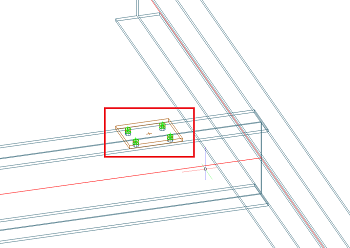

Abb. 1.1. Zwei verbundene lineare Elemente.

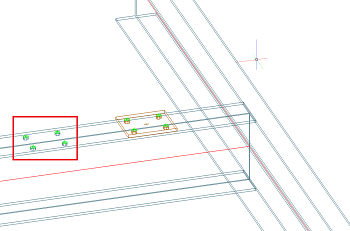

Abb. 1.2. Die Löcher auf der gestreckten Stütze werden verschoben – Vorgabe ist nicht aktiviert.

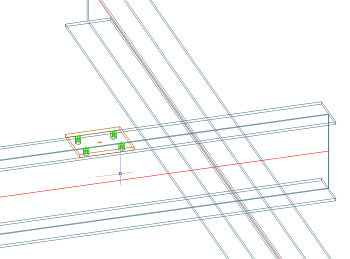

Abb. 1.3. Die Löcher auf der gestreckten Stütze behalten ihre Position – Vorgabe ist aktiviert.



Abb. 2.1. Zwei verbundene lineare Elemente.



Abb. 2.2. Die Löcher auf dem gestutzten Träger werden verschoben – Vorgabe ist nicht aktiviert.



Abb. 2.3. Die Löcher auf dem gestutzten Träger behalten ihre Position – Vorgabe ist aktiviert.
